М.7. Рекомендуемые схемы размещения автоматических ИП различного типа, расположенных на защищаемой площади, условно контролируемой одним распылителем (модулем)

М.7. Рекомендуемые схемы размещения автоматических ИП

различного типа, расположенных на защищаемой площади,

условно контролируемой одним распылителем (модулем)

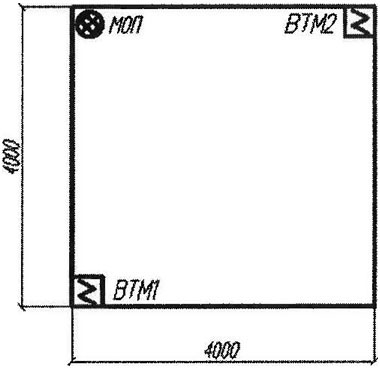

а) дымовые ИП (ВТМ 1-2)	б) газовые ИП (BTR 1-2)

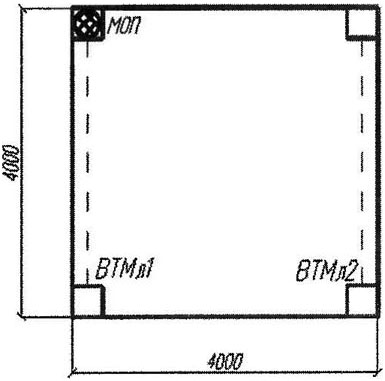

в) аспирационные ИП (ИПА 1-2)	г) ИП линейные дымовые (ВТМл 1-2)

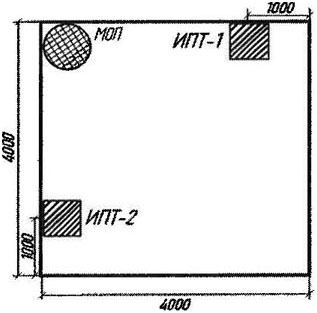

д) ИП тепловые (ИПТ-1-2)	е) ИП пламени (ИПП-1-2)

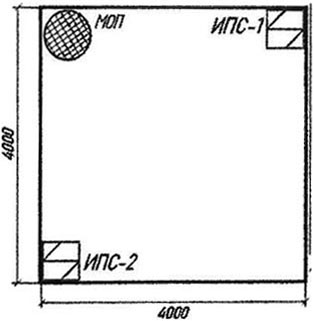

ж) ИП сателлитный дымовой (ИПС-1-2)	з) ИП сателлитный тепловой (ИПС-1-2)

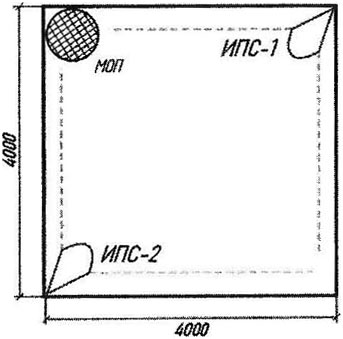

и) ИП сателлитный пламени (ИПС-1-2)

Рисунок М.7 - Рекомендуемые схемы размещения автоматических

ИП различного типа, расположенных на защищаемой площади,

условно контролируемой одним распылителем (модулем)

Примечания:

1. ИП дымовые (ВТМ 1-2), газовые (BTR 1-2) устанавливаются на перекрытии.

2. Линейные дымовые ИП устанавливаются на максимально допустимом изготовителем расстоянии от перекрытия с учетом пункта 6.6.18 СП 484.1311500 (по умолчанию на расстоянии 0,6 м от перекрытия).

3. Блоки аспирационных ИП (ИПА 1-2) устанавливаются на высоте 1,5 - 2 м от уровня пола.

3. Воздухозаборные трубопроводы аспирационных ИП (ИПА 1-2) прокладываются под перекрытием на расстоянии не более 100 мм.

4. Диаметры воздухозаборных отверстий аспирационных ИП (ИПА 1-2) должны быть откалиброваны.
