М.3.2. Тушение МОП класса A (пожарная нагрузка для групп помещений 1 и 2)

М.3.2.1. Конструкция МОП:

М.3.2.1.1. МОП класса A представляет собой штабель древесины (рисунок М.1) с параметрами в соответствии с подпунктом М.3.2.1.2 настоящего пункта. Деревянный штабель размещается на металлической подставке высотой 100 - 150 мм;

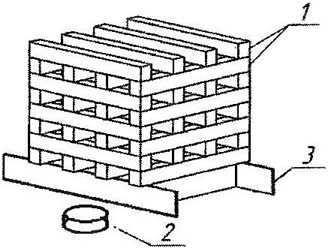

1 - деревянный брусок; 2 - емкость металлическая;

3 - металлическая подставка.

Рисунок М.1 - Устройство деревянного штабеля (МОП класса A)

М.3.2.1.2. в качестве горючего материала используются бруски хвойных пород дерева не ниже 3-го сорта в соответствии с ГОСТ 8486 квадратного сечения (n) мм и длиной (L) мм. Влажность пиломатериала должна быть от 10 до 14% в соответствии с ГОСТ 16588.

Бруски, образующие наружные грани деревянного штабеля, могут скрепляться для прочности скобами или гвоздями. Деревянный штабель выкладывается так, чтобы бруски каждого последующего слоя были перпендикулярны брускам нижележащего слоя. Количество брусков в каждом слое деревянного штабеля - a. Количество слоев - b. При этом по всему объему должны образовываться каналы прямоугольного сечения. Параметры брусков (штабелей) принимаются в зависимости от времени (t) срабатывания СПС (времени разрушения колбы распылителя) и составляют:

n = (40 2) мм, L = (1000 20) мм, a = 12; b = 6;

n = (40 2) мм, L = (1500 20) мм, a = 18; b = 6;

n = (40 2) мм, L = (2000 20) мм, a = 24; b = 6.

В случае если мощности приведенных очагов пожара недостаточно для срабатывания ИП (разрушения теплового замка распылителя), допускается использовать МОП класса 2A и выше согласно таблице В.1 ГОСТ Р 51057;

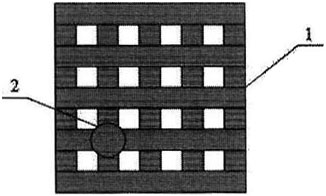

М.3.2.1.3. под очаг (конкретно под ближайшее к геометрическому центру очага перекрестье брусков) устанавливается источник зажигания (металлическая емкость высотой 5 - 10 см диаметром 14 - 16 см). Расстояние от источника зажигания (верха емкости) до нижнего бруска в очаге должно составлять от 1 до 5 см.

М.3.2.2. Подготовка к испытаниям:

М.3.2.2.1. порядок расстановки МОП класса A на защищаемой площади относительно распылителя (модуля) указан на рисунке М.2. Допускаются испытания АУП-ТРВ с несколькими распылителями (модулями). При этом очаг должен быть расположен в зоне действия одного из распылителей (модулей) с учетом рисунка М.2;

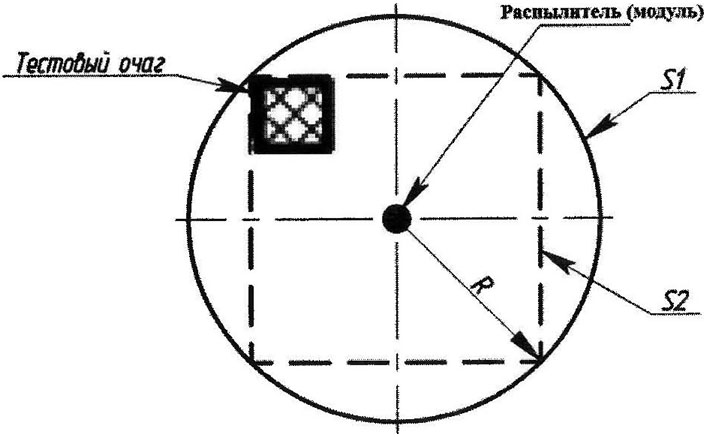

S1 - граница площади орошения в виде круга, защищаемая одним

распылителем (модулем), м²;

S2 - граница площади, приведенная к квадрату, условно

контролируемая одним распылителем (модулем), м²;

R - радиус площади орошения, защищаемой одним распылителем

(модулем), м

Рисунок М.2 - Порядок расстановки МОП класса A на защищаемой

площади относительно распылителя (модуля)

М.3.2.2.2. металлическая подставка помещается под деревянный штабель таким образом, чтобы центры деревянного штабеля и поддона совпали;

М.3.2.2.3. в металлическую емкость заливается спирт в объеме 30 2 мл;

М.3.2.2.4. монтируется АУП-ТРВ с учетом максимальных параметров (высота установки, расстояние между распылителями (модулями) и так далее).

М.3.2.3. Проведение испытаний:

М.3.2.3.1. осуществляется поджиг горючего (спирта) в емкости. Время свободного горения МОП до момента запуска АУП-ТРВ на тушение определяется как максимальное время обнаружения данного МОП для каждого типа ИП в соответствии с подразделом М.3.1 настоящего раздела;

М.3.2.3.2. производится запуск АУП-ТРВ в ручном (с учетом положений пункта М.1.3 раздела М.1 и подраздела М.3.1 раздела М.3 настоящего приложения) или автоматическом режиме. Фиксируют результат тушения ("потушен" ("не потушен");

М.3.2.3.3. факт тушения МОП определяется визуально и (или) с помощью технических средств (видеокамер, тепловизоров);

М.3.2.3.4. результат испытания считается положительным, если обеспечивается ликвидация пламенного горения МОП в течение времени работы АУП-ТРВ, но не более 20 минут, после запуска АУП-ТРВ и после этого отсутствует повторное воспламенение очага в течение 10 минут;

М.3.2.3.5. проводятся два испытания. Испытания считаются успешными, если в каждом из двух испытаний получены положительные результаты.
