Б.1.2 Расчет распределительной сети

Б.1.2.1 Определяют местоположение диктующего оросителя, выделяют диктующую защищаемую орошаемую зону (площадь), равную минимальной площади орошения согласно соответствующей группе помещений по приложению А.

Например, если защищаемое помещение относится к группе помещений 2, то минимальная площадь орошения должна быть не менее 120 м². Расстояние между оросителями - 4 м. Обозначают эту площадь на плане (рисунок Б.1).

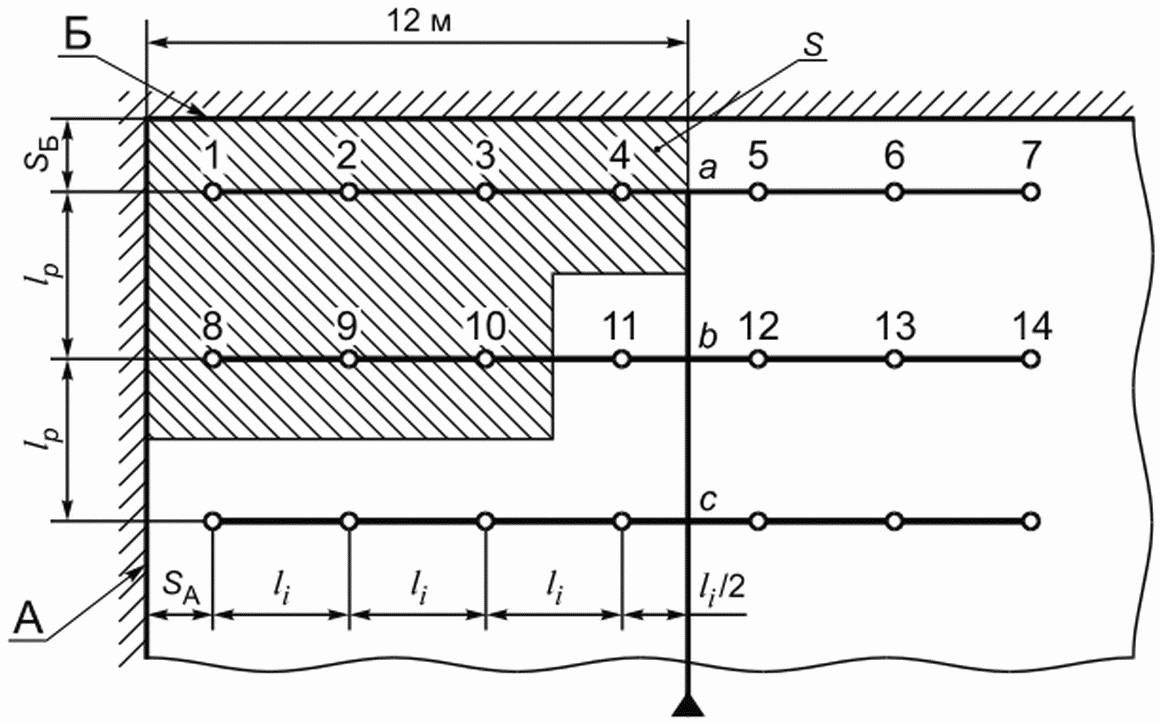

1 - 14 - оросители; l_i - расстояние между оросителями

в рядке; l_p - расстояние между рядками; S_А - расстояние

от крайних оросителей до стены А (S_А l_i / 2);

S_Б - расстояние от наиболее удаленного рядка

до стены Б (S_Б = l_p / 2); S_д - защищаемая орошением

диктующая зона (не менее минимальной площади орошения)

Рисунок Б.1 - Расположение оросителей

на распределительной сети

Таким образом, на защищаемой орошением диктующей зоне площадью 128 м² располагается 8 оросителей.

Б.1.2.2 В общем случае, количество оросителей, расположенных в диктующей зоне и обеспечивающих фактический расход спринклерной АУП с интенсивностью орошения не менее нормативной, определяют по формуле

где N - минимальное количество оросителей, обеспечивающих нормативный расход водяной или пенной АУП с интенсивностью орошения не менее нормативной;

S_д - диктующая площадь, защищаемая водяной или пенной АУП (минимальная площадь орошения согласно таблице 6.1), м²;

- условная расчетная площадь, приходящаяся согласно сетке распределительной сети, на один ороситель, м².

Например, если расстояние между оросителями в рядке l_i = 3 м и расстояние между рядками l_p = 2,5 м, то = 7,5 м². При нормативной минимальной площади орошения 120 м² количество оросителей, расположенных в диктующей зоне и обеспечивающих фактический расход спринклерной АУП с интенсивностью орошения не менее нормативной, составит 16 шт.

Б.1.2.3 Компоновка оросителей на распределительном трубопроводе АУП чаще всего выполняют по тупиковой симметричной или несимметричной схемам, кольцевой симметричной или несимметричной схемам (см. рисунок Б.2).

А - тупиковая секция с симметричным расположением

оросителей; Б - тупиковая секция с несимметричным

расположением оросителей; В - секция с симметричным

кольцевым питающим трубопроводом; Г - секция

с несимметричным кольцевым питающим трубопроводом;

I, II, III - рядки распределительного трубопровода;

a, b... n, m - узловые расчетные точки;

1, 2, 3, 4 - оросители

Рисунок Б.2 - Схемы распределительной сети всех видов АУП

Б.1.2.4 Расчетный расход воды (раствора пенообразователя) через диктующий ороситель, расположенный на диктующей защищаемой орошаемой площади, определяют по формуле

где q₁ - расход ОТВ через диктующий ороситель, л/с;

K - коэффициент производительности оросителя, принимаемый по технической документации на изделие, л/(с · м^0,5);

P₁ - давление у диктующего оросителя, МПа.

Б.1.2.5 Расход первого диктующего оросителя 1 является расчетным значением Q_1-2 на участке L_1-2 между первым и вторым оросителями (см. рисунок Б.2, секция А).

Б.1.2.6 Диаметр трубопровода на участке L_1-2 назначает проектировщик или его определяют по формуле

где d_1-2 - диаметр трубопровода между первым и вторым оросителями, т.е. на участке (1 - 2), мм;

q₁ - расход диктующего оросителя, л/с;

- коэффициент расхода (при отсутствии данных в справочной литературе принимают = 0,90 - 0,95);

V - скорость движения воды, м/с (не должна превышать 10 м/с);

P - давление в точке "2", МПа.

Б.1.2.7 Потери давления P_1-2 на участке L_1-2 определяют по формулам:

где L_1-2 - длина трубы на участке 1 - 2 (включает в себя эквивалентную длину местных сопротивлений), м;

Q_1-2 - суммарный расход ОТВ первого и второго оросителей, л/с;

K_T - удельная характеристика трубопровода, л²/с²;

A - удельное сопротивление трубопровода, зависящее от диаметра и шероховатости стенок, с²/л².

Б.1.2.8 Удельное сопротивление и удельная гидравлическая характеристика трубопроводов для труб (из углеродистых сталей) различного диаметра приведены в таблицах Б.1 и Б.2.
