ТРЕБОВАНИЯ
К ПАРАМЕТРАМ РАДИОИНТЕРФЕЙСА СЕТЕЙ СТАНДАРТА CS-OFDMA

1. Радиоинтерфейс сетей стандарта CS-OFDMA должен обеспечивать выполнение следующих функций:

1) передачу и прием радиосигналов;

2) кодирование и декодирование сигналов и исправление ошибок;

3) синхронизацию в нисходящем (линия вниз - от базовой станции к абонентской радиостанции) направлении и восходящем (линия вверх - от абонентской радиостанции к базовой станции) направлении;

4) случайный доступ.

2. Абонентские радиостанции должны выполнять следующие преобразования:

1) скремблирование;

2) помехоустойчивое кодирование;

3) модуляцию;

4) расширение спектра;

5) отображение на подканалы;

6) добавление пилот-сигналов.

3. Радиоинтерфейс для передающей части и приемной части абонентских радиостанций должен обеспечивать выполнение следующих функций:

3.1 приемная часть радиоинтерфейса на линии вниз должна обеспечивать выполнение функций по приему по радиоканалу, удаления циклического префикса и быстрого преобразования Фурье (FFT), обратного отображения на поднесущие, оценивания параметров канала, демодуляции, декодирования и дескремблирования;

3.2 передающая часть радиоинтерфейса на линии вверх должна обеспечивать выполнение функций скремблирования, помехоустойчивого кодирования, модуляции, расширения спектра, отображения на поднесущие, обратного быстрого преобразования Фурье и добавления циклического префикса, передачи по радиоканалу.

4. Параметры радиоинтерфейса должны соответствовать следующим требованиям:

1) шаг сетки частот: 250 кГц;

2) режим дуплекса: временной (TDD);

3) передача информации в радиоканале: цифровая;

4) способ разделения каналов: многостанционный доступ с ортогональным частотным разделением и кодовым расширением спектра (CS-OFDMA);

5) номинальная полоса частот: 1 МГц и 5 МГц;

6) число точек быстрого преобразования Фурье: 256 и 1024.

7) частота дискретизации: 2 МГц и 8 МГц;

8) используемая полоса частот: 1,0 или 0,875 МГц и 4,75 МГц;

9) используемое число поднесущих: 128 или 112 и 608.

5. В широкополосной системе беспроводного доступа на основе стандарта CS-OFDMA должны использоваться шесть типов последовательностей: скремблирующая последовательность, последовательность преамбулы, расширяющая последовательность, последовательность-маска, ранжирующая последовательность и пилот-последовательность:

5.1 скремблирующая и расширяющая последовательности не должны зависеть от идентификатора ячейки, при этом другие последовательности должны зависеть от идентификатора последовательности базовой станции.

Скремблирующая последовательность состоит из 1536 битов, принимающих значения "0" или "1";

5.2 расширяющая последовательность основана на матрице H размерности N x N.

При N = 8 на нисходящей и восходящей линиях должна использоваться матрица Адамара размерности 8 x 8:

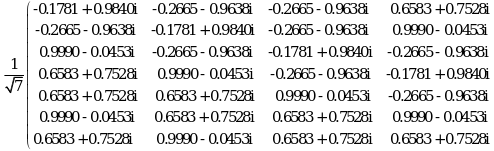

При N = 7 на нисходящей и восходящей линиях должна использоваться матрица размерности 7 x 7:

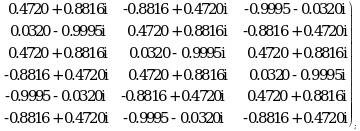

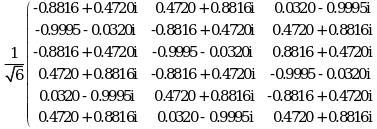

При N = 6 на нисходящей и восходящей линиях должна использоваться матрица размерности 6 x 6:

5.3 последовательность-маска зависит от идентификатора ячейки и предназначена для идентификации расширяющих последовательностей различных ячеек. Указанная последовательность определяется идентификатором базовой станции;

5.4 пилот-последовательность состоит из 128 смежных поднесущих на 1 МГц, соответствующих одной группе поднесущих (SCG). Пилот-последовательность базовой станции является конфигурируемой и определяется идентификатором базовой станции.

6. В абонентских радиостанциях должно применяться скремблирование, помехоустойчивое кодирование и модуляция:

6.1 скремблирование осуществляется на восходящей линии и нисходящей линии;

6.2 для помехоустойчивого кодирования должно использоваться кодирование Рида-Соломона, которое осуществляется с помощью укороченного кода (26,24) кода (31,29) в поле GF(2⁵). Код Рида-Соломона использует примитивный полином P(x) = x⁵ + x² + 1, порождающий полином G(x) = (x - a)(x - a²).

7. В абонентских радиостанциях должны поддерживаться следующие виды модуляции:

а) квадратурная фазовая модуляция (QPSK);

б) фазовая модуляция с числом уровней 8 (8PSK);

в) квадратурная амплитудная модуляция с числом уровней 16 (16QAM);

г) квадратурная амплитудная модуляция с числом уровней 64 (64QAM).

8. Параметры и структура символа OFDMA должны соответствовать следующим требованиям:

а) интервал между поднесущими должно составлять 7,8125 кГц;

б) используемый интервал символа должен составлять 128 мкс;

в) период OFDMA-символа не должен превышать 137,5 мкс;

г) длительность циклического префикса не должна превышать 6 мкс;

д) длительность циклического постфикса не должна превышать 3,5 мкс;

е) общая длительность защитного интервала не должна превышать 9,5 мкс;

ж) структура OFDMA-символа во временной области приведена на Рисунке 1;

Рисунок 1. Структура OFDMA-символа во временной области

з) структура символа OFDMA в частотной области должна быть в виде: символ OFDMA состоит из поднесущих, число которых должно быть равно числу точек быстрого преобразования Фурье. При этом должны использоваться три типа поднесущих:

поднесущие данных,

пилот-поднесущие,

нулевые поднесущие.

9. Расширение спектра должно выполняться для модулированных символов. Коэффициент N расширения спектра означает длину расширения каждого символа OFDMA и принимает значения "6", "7" и "8" соответственно.

10. Структура передаваемого сигнала абонентских радиостанций должна соответствовать следующим требованиям:

10.1 передаваемый сигнал в частотной области должен состоять из информационных символов OFDMA для каждого подканала;

10.2 в каждом подканале один или два символа должны являться пилот-символами, предназначенные для оценивания параметров канала;

10.3 структура преамбулы во временной области должна состоять из двух повторений длительностью 64 мкс сигнала синхронизации, циклического префикса длительностью 24 мкс и циклического постфикса длительностью 8 мкс в соответствии с Рисунком 2.

Рисунок 2. Структура преамбулы во временной области

В частотной области преамбула должна размещаться на всех рабочих поднесущих, число которых достигает 608 поднесущих (для полосы 4,75 МГц);

10.4 ранжирующая кодовая последовательность должна быть равной 128 мкс. Ранжирующая последовательность представляет ряд частотных поднесущих в виде: ранжирующая кодовая последовательность выбирается в соответствии с идентификатором последовательности базовой станции (BTS ID) и индексом ранжирующей последовательности.

11. Структура кадров абонентских радиостанций длительностью 10 мс и длительностью 5 мс должна соответствовать следующим требованиям:

11.1 кадр длительностью 10 мс включает преамбулу (один префикс, два символа синхронизации и один постфикс), 8 временных слотов трафика (4 нисходящих временных слота трафика и 4 восходящих временных слота трафика), восходящий ранжирующий временной слот и два защитных временных слота, приведена на Рисунке 3;

Рисунок 3. Структура кадра длительностью 10 мс

11.2 кадр длительностью 5 мс включает преамбулу (подобную преамбуле кадра длительностью 10 мс), 4 временных слота трафика (2 нисходящих временных слота трафика и 2 восходящих временных слота трафика), восходящий ранжирующий временной слот и два защитных временных слота. Структура кадра длительностью 5 мс приведена на Рисунке 4.

Рисунок 4. Структура кадра длительностью 5 мс

12. Структура временного слота (интервала) абонентских радиостанций должна соответствовать следующим требованиям:

12.1 временные слоты трафика кадра длительностью 10 мс:

а) основной временной слот:

нисходящий основной временной слот длительностью 1116 мкс, включая временные подинтервалы АРУ и 8 символов OFDMA;

восходящий основной временной слот использует длительность 1106 мкс, включая временные подинтервалы АРМ и 8 символов OFDMA;

б) временной суперслот:

нисходящий временной суперслот длительностью 1391 мкс, включая временные подинтервалы АРУ и 10 символов OFDMA;

восходящий временной суперслот использует длительность 1381 мкс, включая временные подинтервалы АРМ и 10 символов OFDMA;

12.2 временные слоты трафика длительностью 5 мс основного временного слота:

нисходящий основной временной слот длительностью 1110 мкс, включая временные подинтервалы АРУ и 8 символов OFDMA;

восходящий временной слот длительностью 1106 мкс, включая временные подинтервалы АРМ и 8 символов OFDMA.

13. Структура подканалов абонентских радиостанций должна соответствовать следующим требованиям:

а) нормальный временный слот, включая подканал временного слота, является частотно-временной областью размерностью 8 x 8. Структура подканала для временного слота приведена на Рисунке 5;

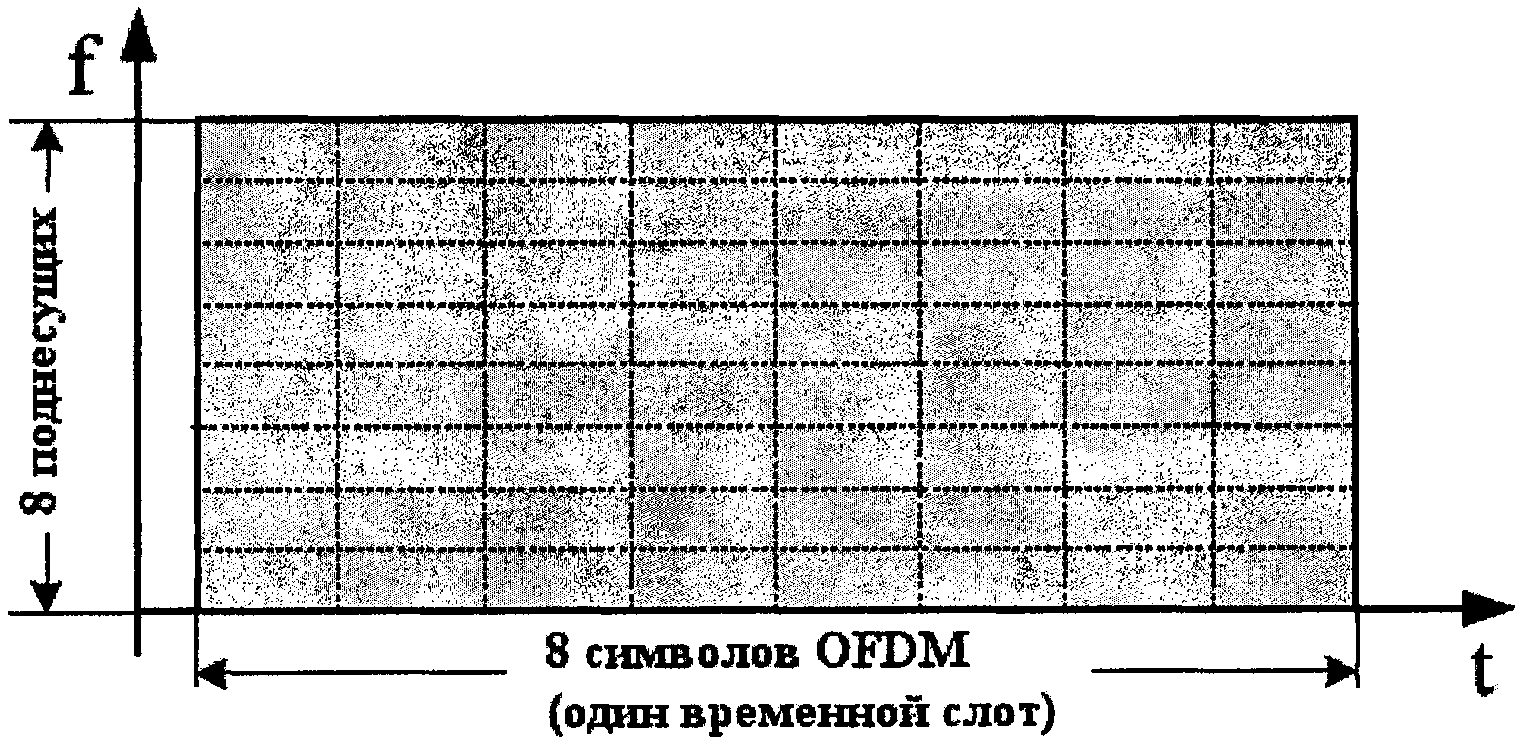

Рисунок 5. Структура подканала для временного слота

б) временный суперслот, включая подканал временного слота, является частотно-временной областью размерностью 8 x 10. Структура подканала для временного суперслота приведена на Рисунке 6.

Рисунок 6. Структура подканала для временного суперслота

14. В абонентских радиостанциях должны использоваться следующие категории подканалов:

а) в стационарном состоянии для каждого подканала один символ OFDMA должен устанавливаться как пилот-символ;

б) в мобильном состоянии для каждого подканала два символа OFDMA должны устанавливаться как пилот-символы.

Структуры различных подканалов для различных временных слотов приведены на Рисунках 7, 8, 9 и 10.

Рисунок 7. Структура стационарного подканала

для временного слота

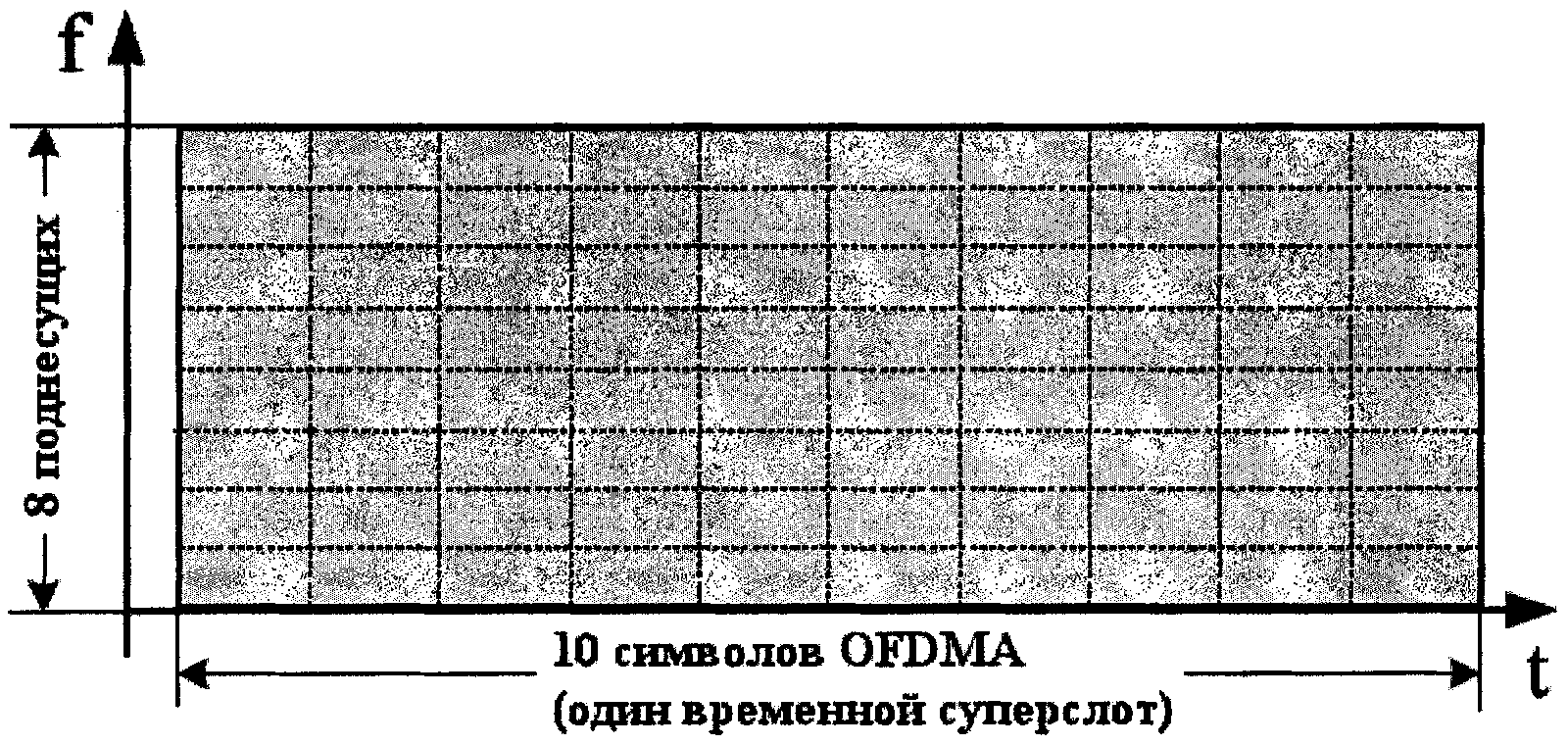

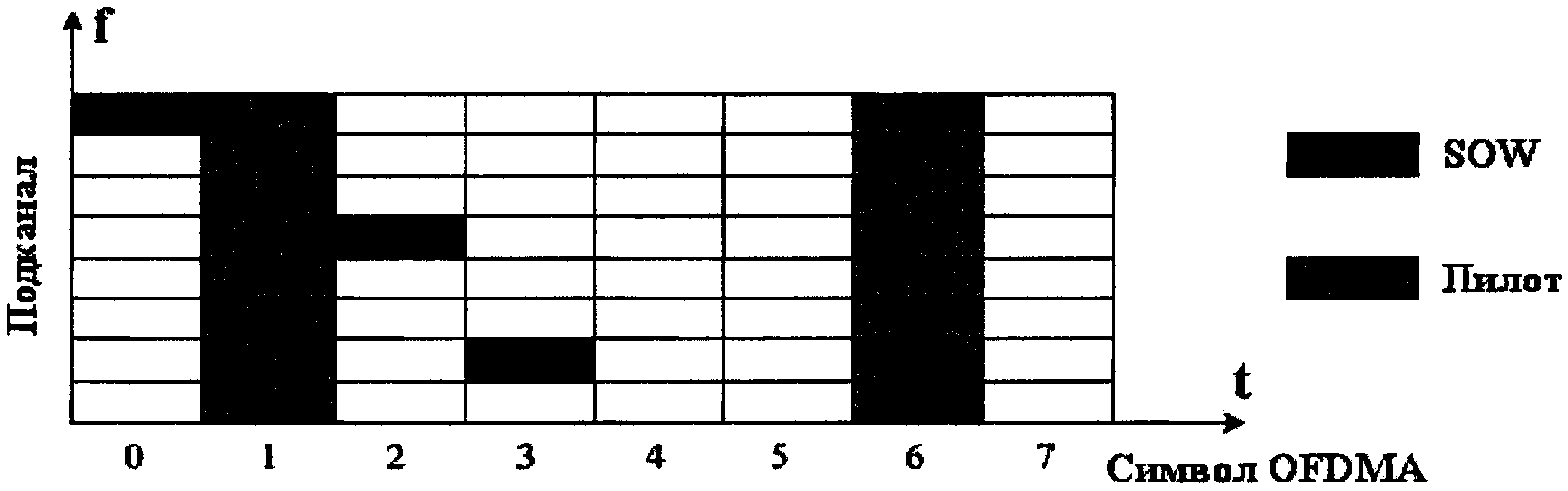

Рисунок 8. Структура стационарного подканала

для временного суперслота

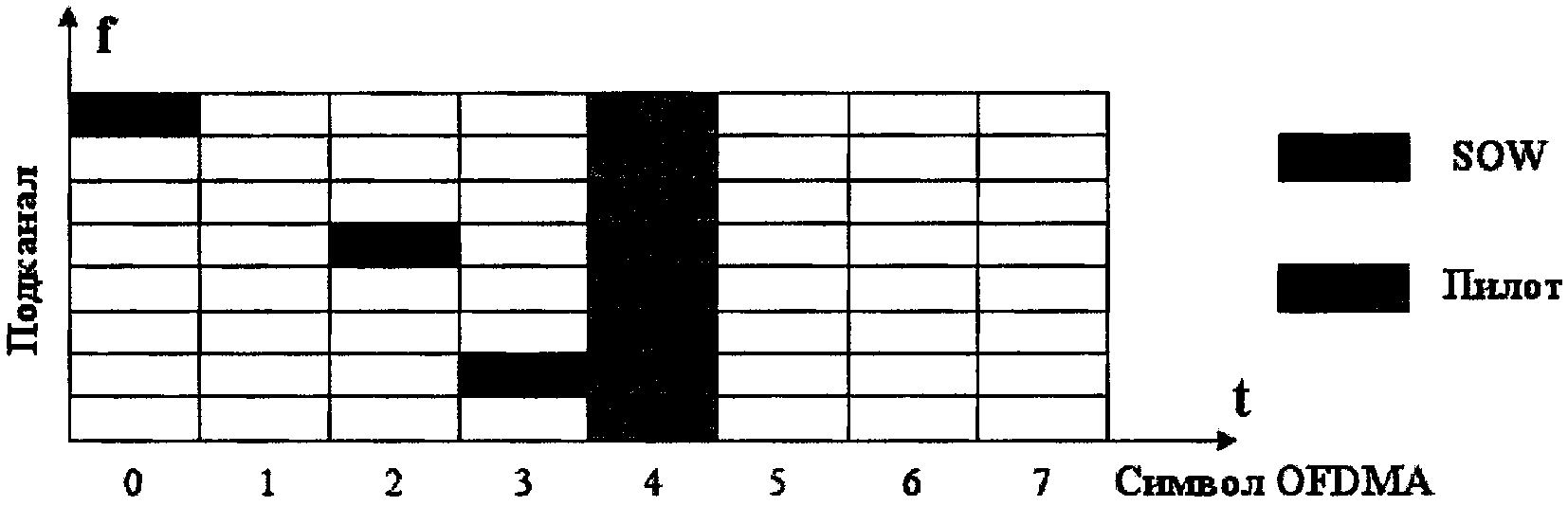

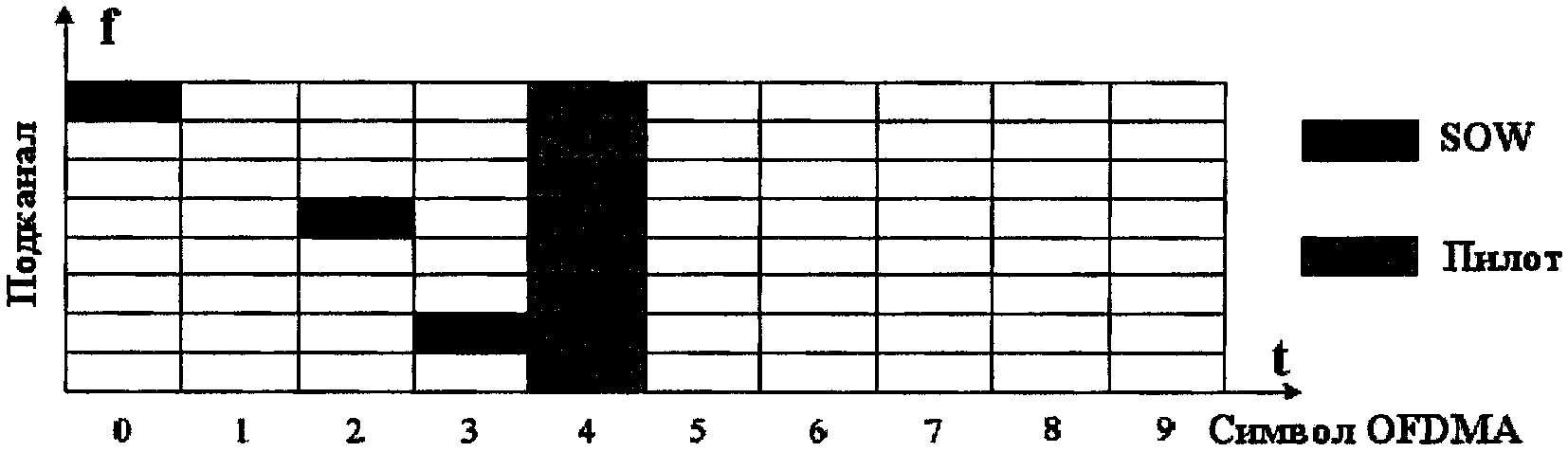

Рисунок 9. Структура мобильного подканала

для временного слота

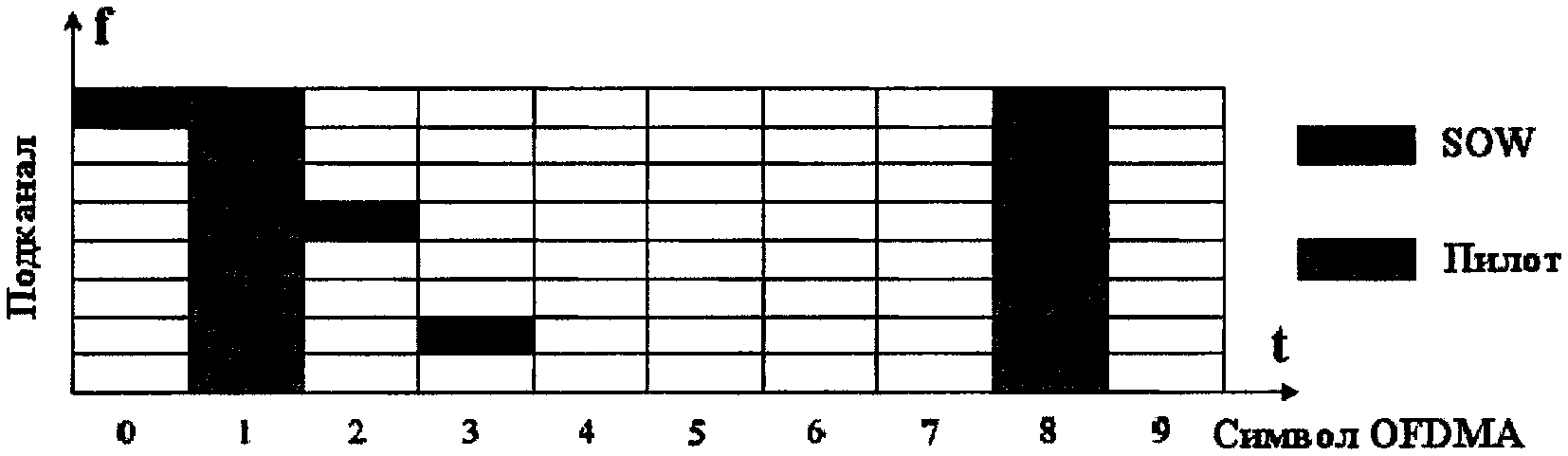

Рисунок 10. Структура мобильного подканала

для временного суперслота

15. Абонентские радиостанции должны использовать следующие категории физических каналов:

1) вещательный канал (PBCH);

2) канал ранжирования (PRCH);

3) ответный канал ранжирования (PRRCH);

4) канал случайного доступа (PRACH);

5) ответный канал случайного доступа (PRARCH);

6) восходящий канал трафика (PUTCH);

7) нисходящий канал трафика (PDTCH).

16. В абонентских радиостанциях при использовании режима MIMO должна применяться конфигурация антенн NTX-NRX, где число передающих антенн NTX должно составляет более одной, а число приемных антенн NRX должно составлять не менее одной. При этом полезный сигнал должен передаваться несколькими передающими антеннами одновременно посредством схемы формирования лучей диаграммы направленности (MBF).

17. В абонентских радиостанциях при использовании режима передачи MBF-TD пара элементарных подканалов связи должна организовываться с помощью двух смежных подканалов в частотной области на основе одной или нескольких пар элементарных подканалов.
