Приложение 9

к Правилам использования водных ресурсов

Зейского водохранилища на р. Зее,

утвержденным приказом Росводресурсов

от 18 июля 2018 г. N 151

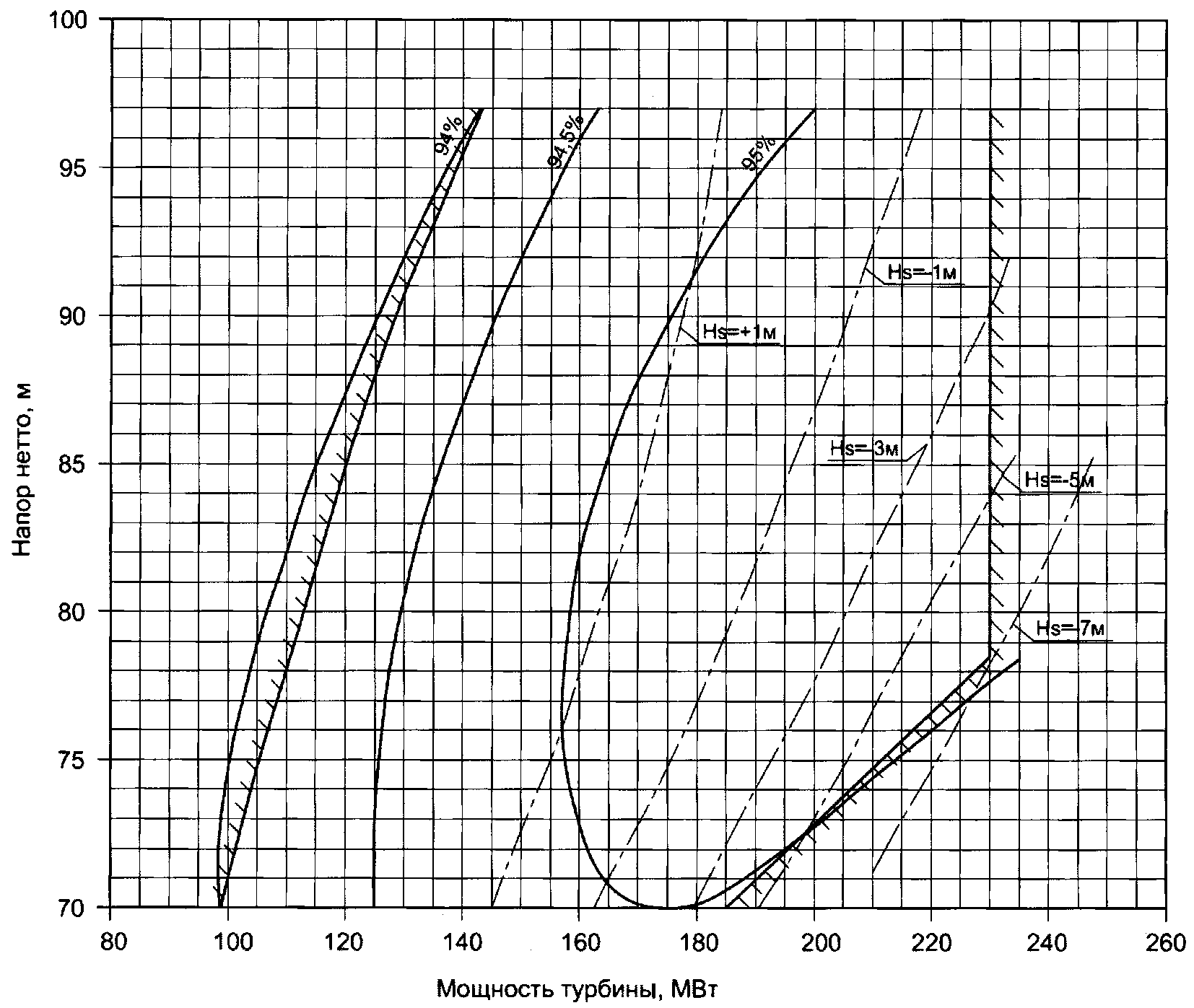

ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА
ГИДРОТУРБИНЫ ТИПА ПЛД 45-2556-В-600 ЗЕЙСКОЙ ГЭС

Рисунок 17

1.

Тип установки - вертикальная в металлической спиральной камере

2.

Диаметр рабочего колеса D1 = 6,0 м.

3.

Отсасывающая труба глубиной h = 2,3D1.

4.

Частота вращения n = 136,4 мин-1.

5.

Высота отсасывания Hs отсчитывается от средней линии направляющего аппарата до уровня нижнего бьефа.

6.

Напор нетто - Н.

7.

Мощность на валу турбины - N.

8.

Коэффициент полезного действия турбины - Рисунок 18.

9.

Рисунок 19

Линия ограничения мощности.

10.

Линия ограничения минимальной мощности при работе на комбинаторных режимах.
