Аварии с малым или очень малым нарушением целостности первого контура внутри ГО

В эту группу сценариев входят малые и очень малые течи из первого контура внутри ГО (PC 1), возникающие вследствие повреждения трубопроводов первого контура и связанных с ним систем. Эквивалентный диаметр таких течей меньше Ду 50 мм. При течах данной группы энергия, отводимая от твэлов активной зоны в течь, не превышает энергию остаточных тепловыделений. В процессе развития аварии давление в первом контуре снижается, не достигая уставки срабатывания ГЕ САОЗ без принятия дополнительных мер по снижению давления.

На рисунке 4 представлено обобщенное дерево событий для данной категории ЗПА, на котором в качестве промежуточных событий рассмотрены следующие обобщенные функции безопасности и меры по управлению авариями:

A - приведение и поддержание реактора в подкритическом состоянии;

F - поддержание запаса теплоносителя и отвод тепла от активной зоны;

ZO - изоляция защитной оболочки;

F1 - меры по управлению аварией, реализация которых ограничивает повреждение активной зоны пределами, установленными для проектных аварий;

F2 - меры по управлению аварией, реализация которых предотвращает полное расплавление активной зоны;

F3 - меры по управлению аварией, реализация которых предотвращает повреждение корпуса реактора;

L - снижение давления в первом контуре для предотвращения повреждения корпуса реактора при высоком давлении;

ZO1 - меры по управлению аварией, реализация которых предотвращает проплавление основания ГО;

ZO2 - меры по управлению аварией, реализация которых предотвращает высокотемпературную ползучесть трубок ПГ.

В качестве исходного события принята малая (Ду50) течь первого контура внутри ГО.

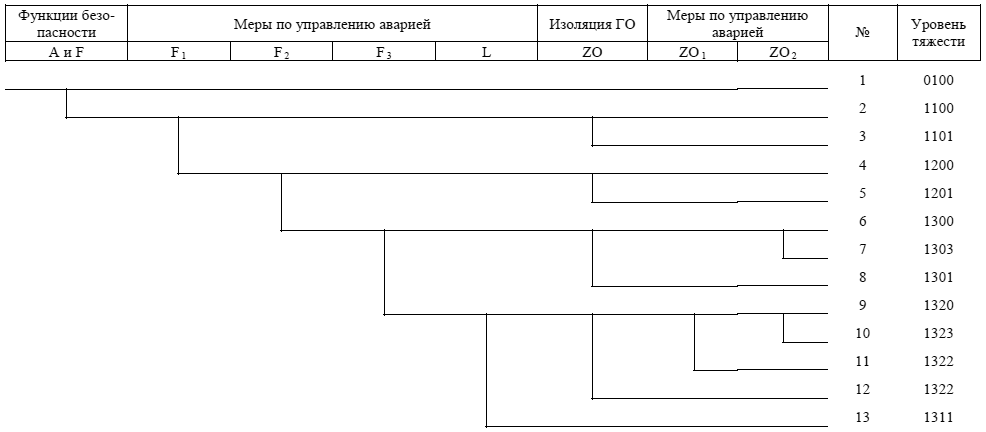

Рисунок 4. Обобщенное дерево событий для аварии с малым и очень малым нарушением целостности границы первого контура

Конечное состояние с уровнем тяжести 1100 (АП 2) возникает при проектном протекании процессов, когда степень повреждения ядерного топлива в активной зоне не превышает пределов, установленных для проектных аварий, отсутствуют повреждения корпуса реактора и состояние ГО соответствует проектным условиям.

Конечное состояние с уровнем тяжести 1101 (АП 3) отличается от состояния 1100 тем, что размеры неплотностей в ГО превышают значение проектной утечки, что может привести к раннему выбросу выделяющихся в процессе аварии РВ в окружающую среду и превышению установленных проектных пределов по радиационному воздействию для аварийных условий.

Конечное состояние с уровнем тяжести 1200 (АП 4) характеризуется тяжелым повреждением твэлов в активной зоне, степень которого превышает установленные для проектных аварий пределы, отсутствием повреждения корпуса реактора и размерами неплотностей в ГО, не превышающими проектной утечки. Для состояния 1200 возможно превышение установленных для проектных аварий пределов по радиационному воздействию вследствие повышенного по сравнению с проектными авариями выхода РВ из реакторной установки в объем ГО.

Конечное состояние с уровнем тяжести 1201 (АП 5) отличается от состояния с уровнем тяжести 1101 большими размерами выбросов РВ в окружающую среду вследствие более тяжелых повреждений активной зоны.

Конечное состояние с уровнем тяжести 1300 (АП 6) характеризуется полным разрушением активной зоны (существенной деградации охлаждаемой геометрии), при котором, благодаря принимаемым мерам предотвращается повреждение корпуса реактора при высоком и низком давлении в первом контуре и сохраняется проектная плотность ГО.

Конечное состояние с уровнем тяжести 1303 (АП 7) реализуется при непринятии мер по исключению высокотемпературной ползучести трубок ПГ (при расплавленной активной зоне возможен перегрев трубок ПГ с последующим нарушением их целостности в случае отсутствии охлаждения со стороны второго контура), что приводит к возникновению байпаса ГО и поступлению РВ в окружающую среду.

Конечное состояние с уровнем тяжести 1301 (АП 8) аналогично состоянию с уровнем тяжести 1201 и отличается от него большими размерами выбросов радиоактивных веществ в окружающую среду вследствие более тяжелых повреждений активной зоны.

Конечное состояние с уровнем тяжести 1320 (АП 9) характеризуется полным расплавлением активной зоны, повреждением корпуса реактора при низком давлении в первом контуре и отсутствием повреждений ГО благодаря принимаемым мерам по предотвращению проплавления основания ГО.

Конечное состояние с уровнем тяжести 1323 (АП 10) реализуется при непринятии мер по исключению высокотемпературной ползучести трубок ПГ (при расплавленной активной зоне возможен перегрев трубок ПГ с последующим нарушением их целостности в случае отсутствии охлаждения со стороны второго контура), что приводит к возникновению байпаса ГО и поступлению РВ в окружающую среду.

Конечное состояние с уровнем тяжести 1322 (АП 11, 12) отличается от состояния с уровнем тяжести 1320 тем, что происходит проплавление основания ГО и выход кориума за ее пределы, что приводит к позднему выбросу радиоактивных веществ за пределы ГО.

Конечное состояние с уровнем тяжести 1311 (АП 13) характеризуется полным расплавлением активной зоны и повреждением корпуса реактора при высоком давлении в первом контуре, что приводит к зависимому повреждению ГО и последующему выбросу РВ в окружающую среду.
