Документ утратил силу или отменен. Подробнее см. Справку

Приложение 11

к Правилам вида спорта

"самолетный спорт"

ПИЛОН ВОЗДУШНЫХ ВОРОТ

Внешний вид пилона

Описание пилона, обозначения на пилоне и их значение

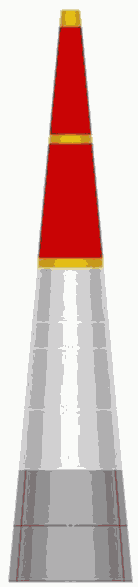

Рисунок 93

Статичная 3D фигура на основе надувной конструкции:

высота - 25 м,

диаметр в основании - 6 м.

Значения секторов:

красный сектор - зона безопасного прохождения;

желтые горизонтальные линии на красном секторе:

верхняя - верхняя граница красного сектора,

средняя - центр красного сектора,

нижняя - нижняя граница красного сектора;

белый сектор - зона опасного прохождения;

серый сектор (допускается белый цвет) - зона опасного прохождения.

Пара пилонов образуют воздушные ворота.
