ПРЕДЕЛЬНЫЕ ВЕЛИЧИНЫ
ОТКЛОНЕНИЙ РЕЛЬСОВОГО ПУТИ ПС ОТ ПРОЕКТНОГО ПОЛОЖЕНИЯ
В ПЛАНЕ И ПРОФИЛЕ

Отклонение, мм

Графическое представление отклонения

Краны

мостовые

башенные

козловые

портальные

мостовые перегружатели, козловые краны пролетом 30 м и более

1

2

3

4

5

6

7

Разность отметок головок рельсов в одном поперечном сечении P₁, мм

Отклонения P₁ измеряются на всем участке возможного движения крана через интервалы не более 5 м

40

45 - 60

40

40

50

Разность отметок рельсов на соседних колоннах P₂, мм

10

-

-

-

-

Сужение или расширение колеи рельсового пути ПС (отклонение размера пролета - S в плане) P_3.

Отклонения P₃ измеряются на всем участке возможного движения крана через интервалы не более 5 м

15

10

15

15

20

Взаимное смещение торцов стукаемых рельсов в плане и по высоте P₄

2

3

2

2

2

Зазоры в стыках рельсов при температуре 0 °C и длине рельса 12,5 м P₅.

При изменении температуры на каждые 10 °C устанавливаемый при устройстве зазор P₅ изменяют на 1,5 мм

6

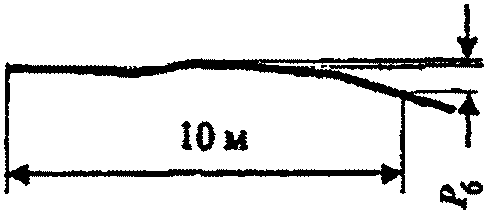

Разность высотных отметок головок рельсов на длине 10 м кранового пути (общая) P₆

-

40

30

20

30
