Таблица 2. Нормы браковки каната в зависимости от поверхностного износа или коррозии

Таблица 2

Если груз подвешен на двух канатах, то каждый бракуется в отдельности, причем допускается замена одного, более изношенного каната.

4. Для оценки состояния внутренних проволок, т.е. для контроля потери металлической части поперечного сечения каната (потери внутреннего сечения), вызванной обрывами, механическим износом и коррозией проволок внутренних слоев прядей (рис. 8), должна быть проведена дефектоскопия каната по всей его длине.

При регистрации дефектоскопом потери сечения металла проволок, достигшей 17,5% и более, канат бракуется.

5. При обнаружении в канате одной или нескольких оборванных прядей канат к дальнейшей работе не допускается.

6. Волнистость каната характеризуется шагом и направлением ее спирали (рис. 9).

При совпадении направлений спирали волнистости и свивки каната и равенстве шагов спирали волнистости H_в и свивки каната H_к канат бракуется при d_в >= 1,08d_к, где d_в - диаметр спирали волнистости, d_к - номинальный диаметр каната.

Рис. 5

Износ наружных проволок каната крестовой свивки: а - небольшие лыски на проволоках; б - увеличенная длина лысок на отдельных проволоках; в - удлинение лысок в отдельных проволоках при заметном уменьшении диаметра проволок; г - лыски на всех проволоках, уменьшение диаметра каната; д - интенсивный износ всех наружных проволок каната (уменьшение диаметра проволок на 40%)

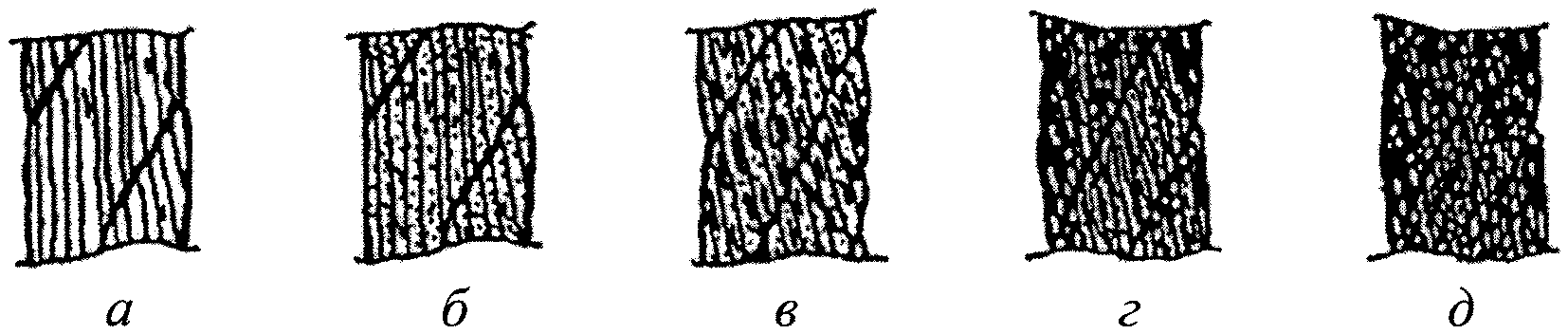

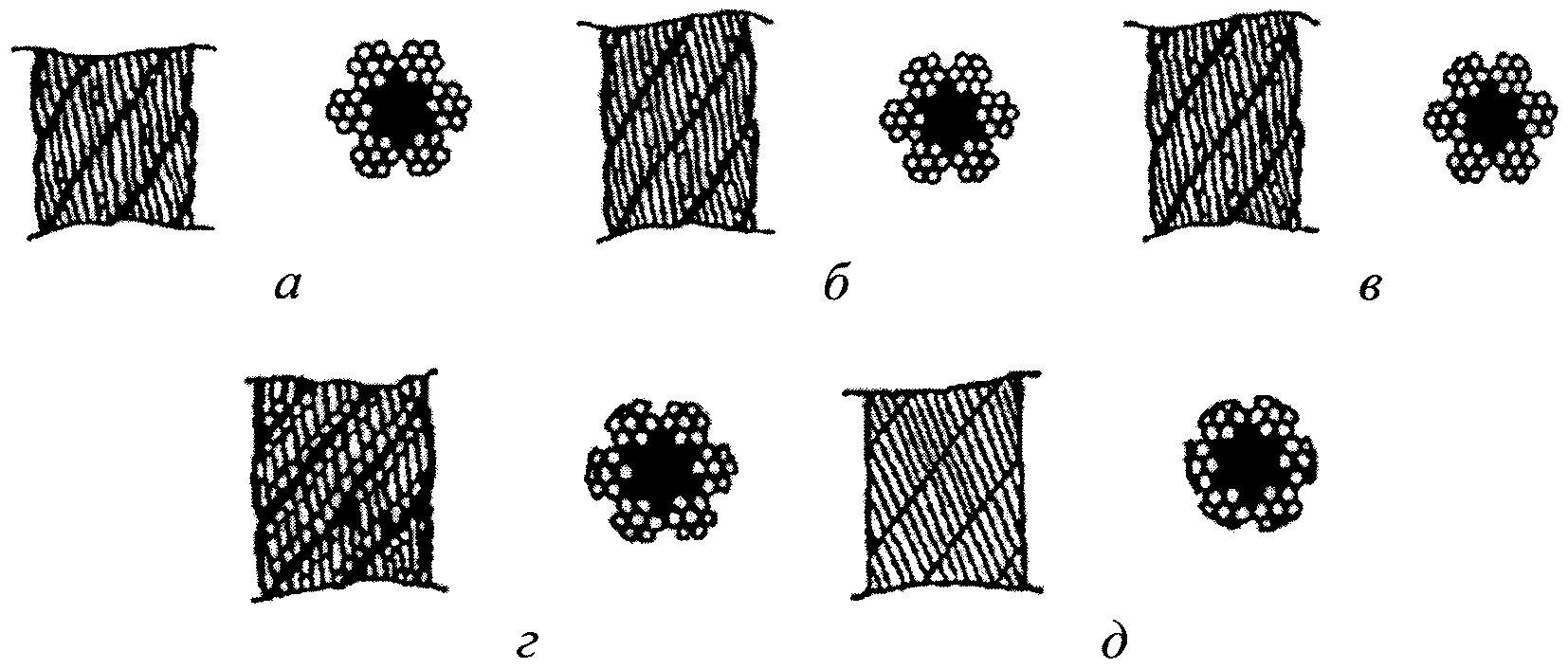

Рис. 6

Поверхностная коррозия проволок каната крестовой свивки: а - начальное окисление поверхности; б - общее окисление поверхности; в - заметное окисление; г - сильное окисление; д - интенсивная коррозия

Рис. 7

Местное уменьшение диаметра каната на месте разрушения органического сердечника

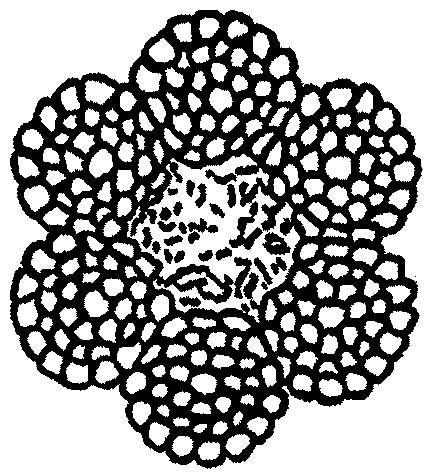

Рис. 8

Уменьшение площади поперечного сечения проволок (интенсивная внутренняя коррозия)

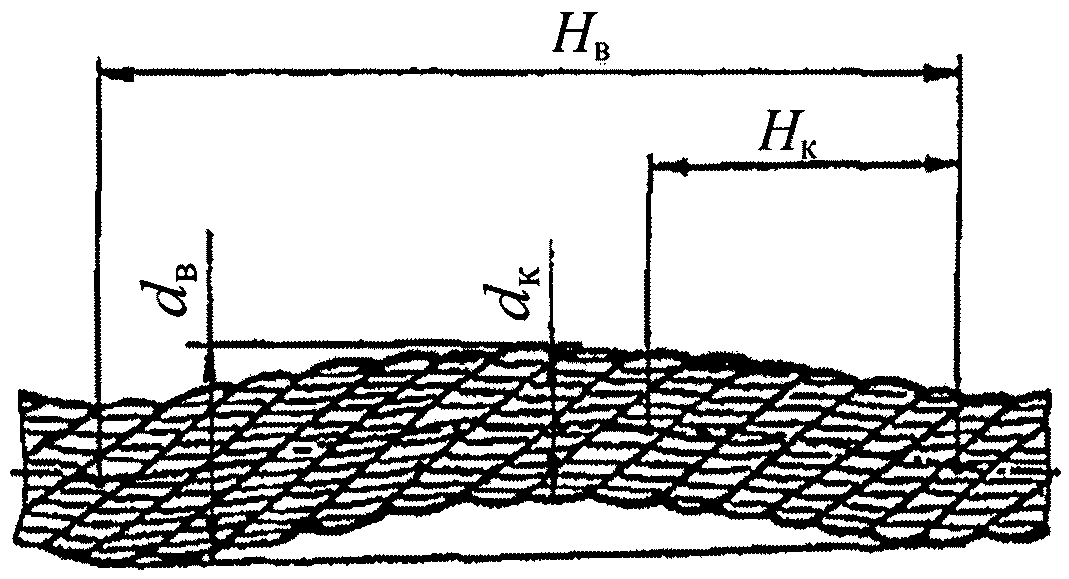

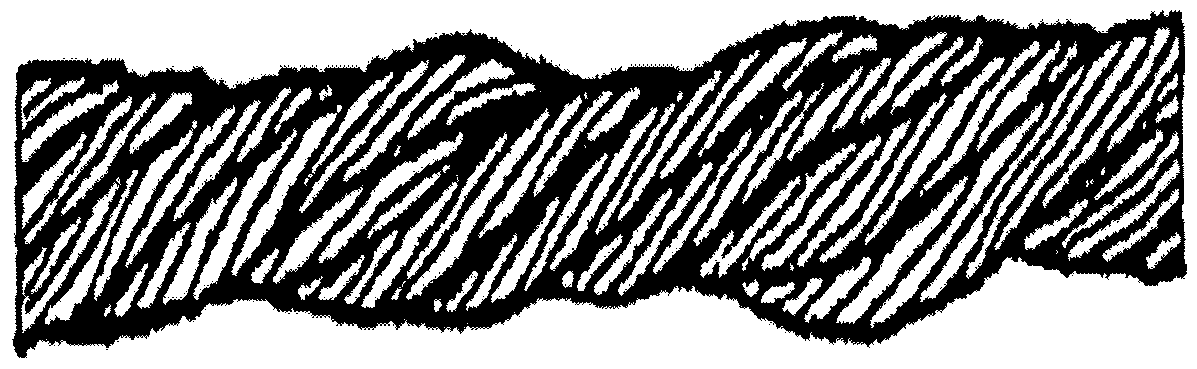

Рис. 9

Волнистость каната

При несовпадении направлений спирали волнистости и свивки каната и неравенстве шагов спирали волнистости и свивки каната или совпадении одного из параметров канат подлежит браковке при d_в >= 4/3d_к. Длина рассматриваемого отрезка каната не должна превышать 25d_к.

7. Канаты не допускаются к дальнейшей работе при обнаружении:

местного уменьшения диаметра каната (рис. 7);

корзинообразной деформации (рис. 10);

выдавливания сердечника (рис. 11);

выдавливания или расслоения прядей (рис. 12);

местного увеличения диаметра каната (рис. 13);

раздавленных участков (рис. 14);

перекручиваний (рис. 15);

заломов (рис. 16);

перегибов (рис. 17);

повреждений в результате температурных воздействий или электрического дугового разряда.

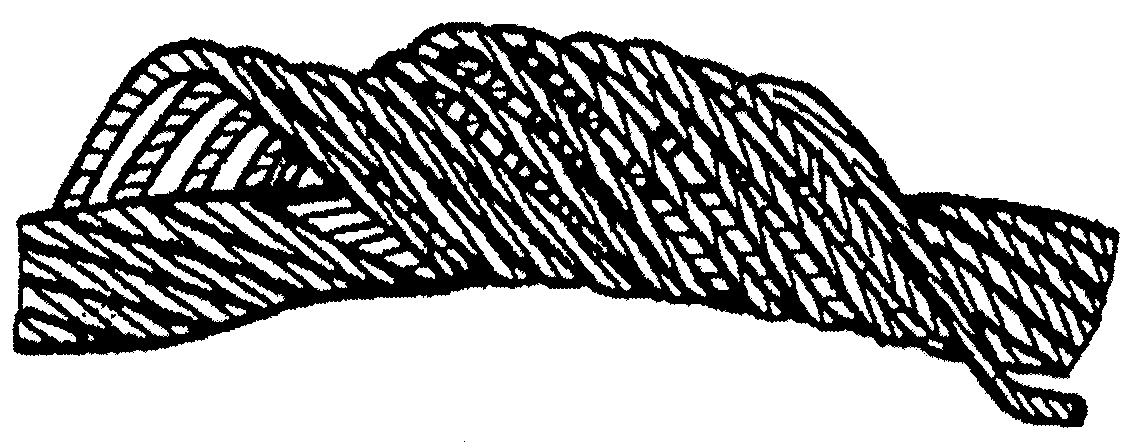

Рис. 10

Корзинообразная деформация

Рис. 11

Выдавливание сердечника

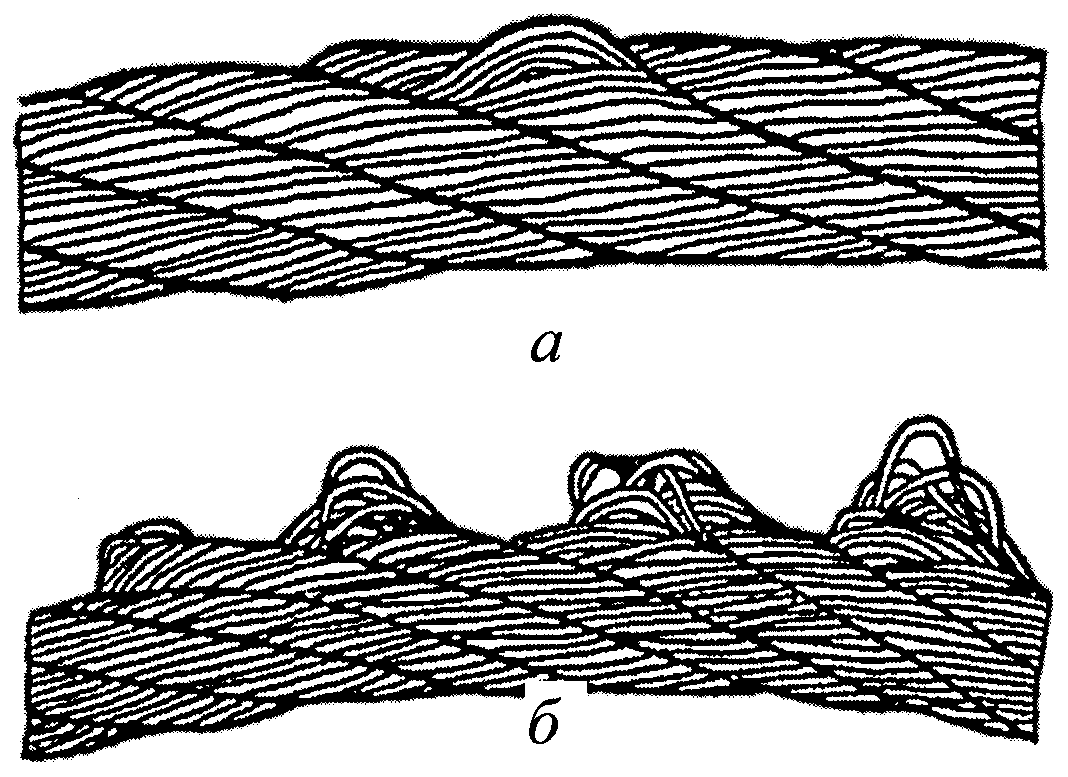

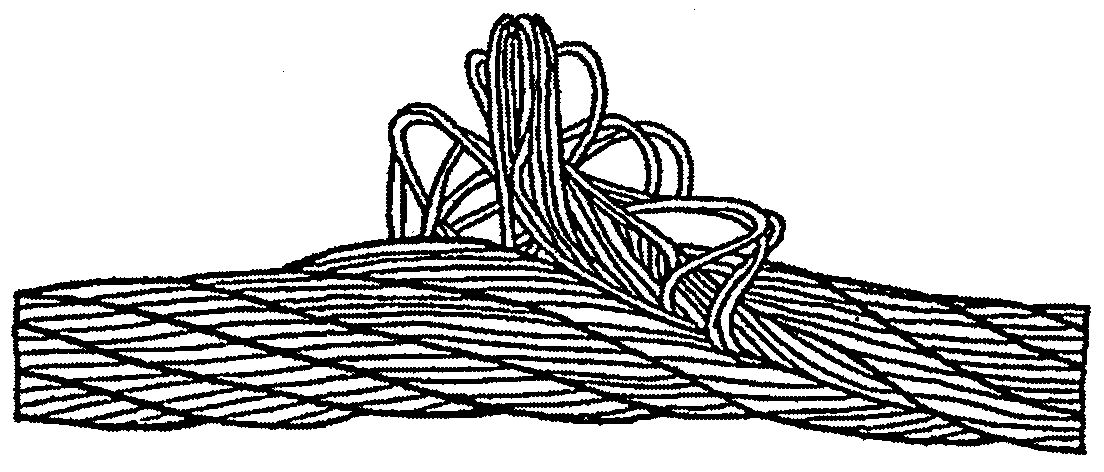

Рис. 12

Выдавливание проволок прядей: а - в одной пряди; б - в нескольких прядях

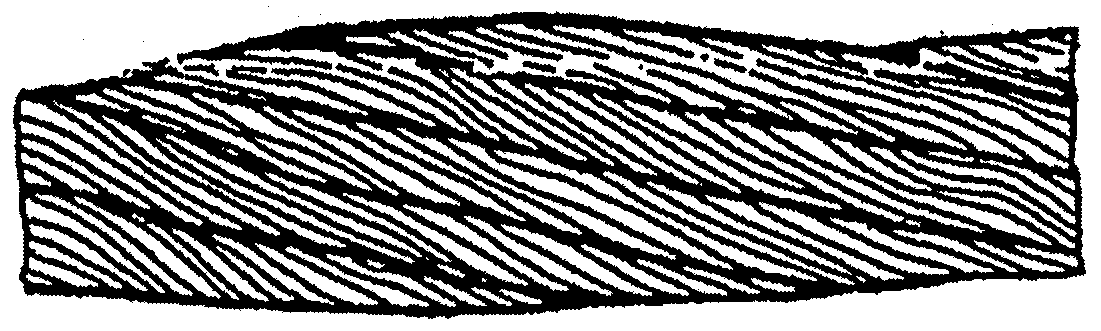

Рис. 13

Местное увеличение диаметра каната

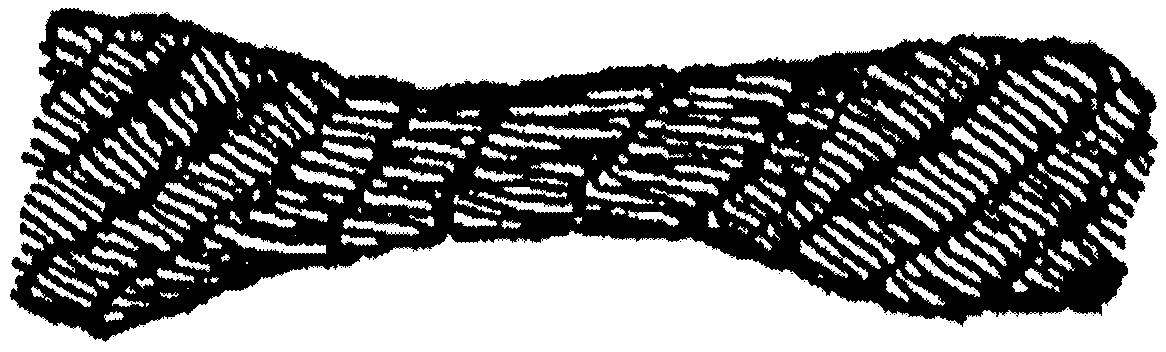

Рис. 14

Раздавливание каната

Рис. 15

Перекусывание каната

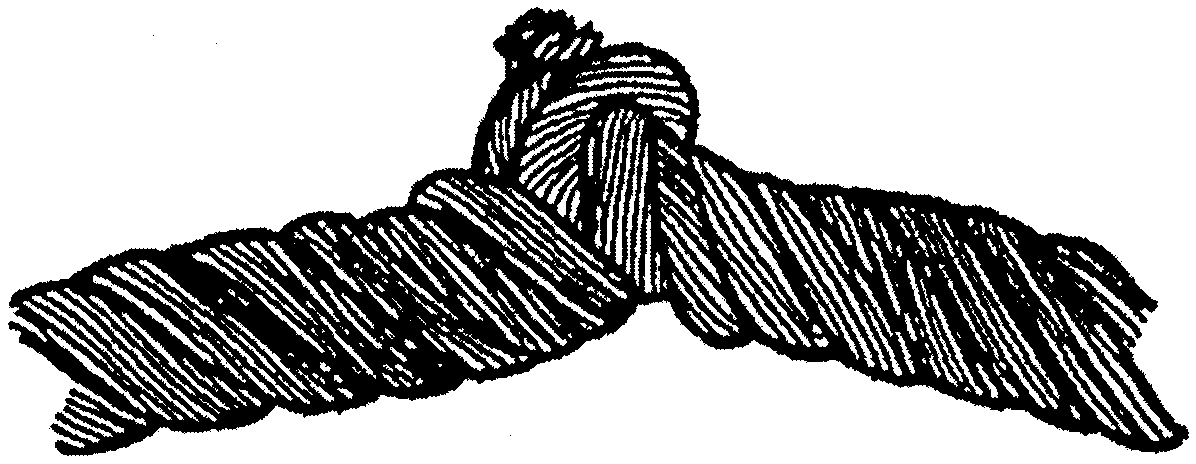

Рис. 16

Залом каната

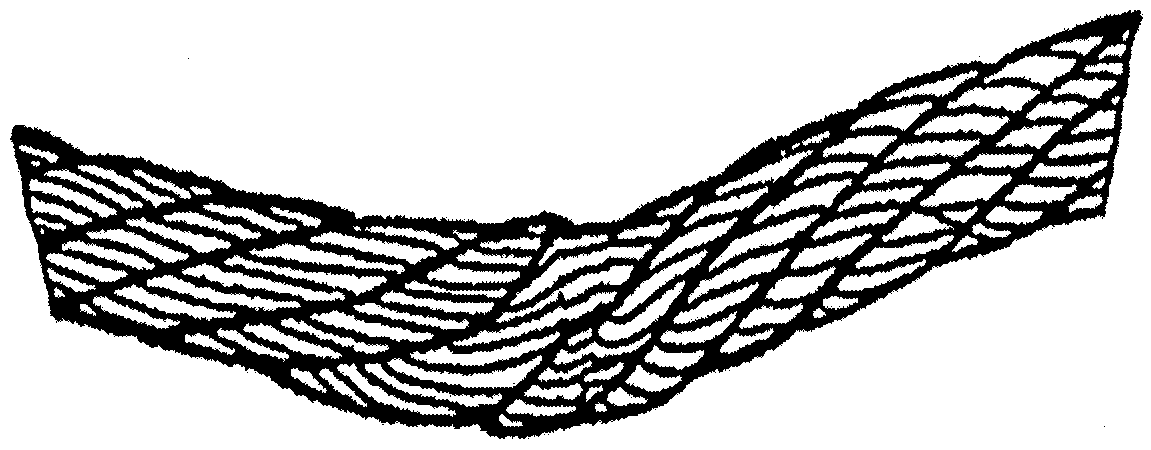

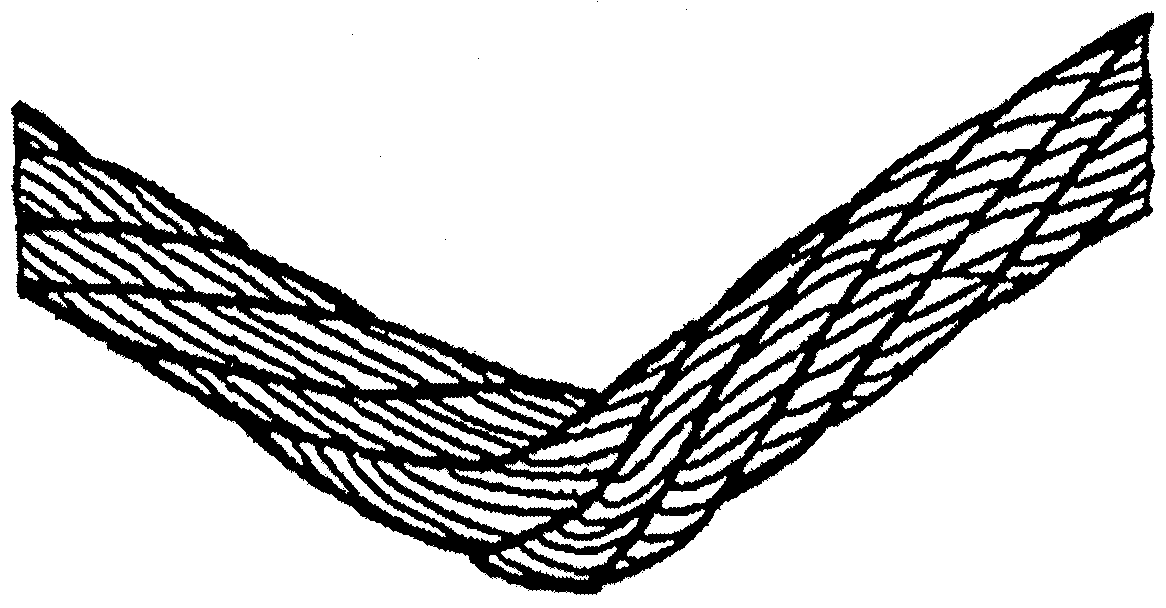

Рис. 17

Перегиб каната
