Гидравлический аварийно-спасательный инструмент и оборудование

Гидравлический аварийно-спасательный

инструмент и оборудование

Рекомендуемый комплект инструмента и оборудования для проведения соревнований должен состоять из основного ГАСИ и вспомогательного оборудования, применяемых при ликвидации последствий ДТП, функционально позволяющих выполнять операции по резке, перекусыванию, сжатию-растяжению, поднятию-выталкиванию конструктивных элементов кузова современных автомобилей.

Для обеспечения работы ГАСИ и подачи рабочей жидкости рекомендуется использовать насосную станцию с наименьшим уровнем шума.

Рекомендованный состав ГАСИ и вспомогательных средств

N п/п

Наименование

Единицы измерения

Кол-во

1

Кусачки

шт.

1

2

Цилиндр силовой одноштоковый

шт.

1

3

Ножницы комбинированные

шт.

1

4

Бокорез

шт.

1

5

Гидростанция с бензоприводом

шт.

1

6

Ручной насос

шт.

1

7

Рукав одношланговый

шт.

1

8

Набор принадлежностей для ГАСИ

шт.

1

9

Комплект для обеспечения безопасности при проведении работ при ликвидации ДТП, в составе:

шт.

1

Кусачки

Применяются для резания листового металла и тонкостенных труб, при разработке завалов в разрушенных сооружениях, перекусывании арматуры из стали, удержании грузов в фиксированном положении, деформировании и стягивании.

Рисунок 14

Кусачки МКГ-80

Технические характеристики кусачек

Технические характеристики

Максимальный диаметр перекусываемого прутка из арматурной стали (предел прочности не более 590 МПа)

30 мм

Максимальная длина раскрытия концов лезвий

140 мм

Масса изделия, заполненного рабочей жидкостью

14,0 кг

Габариты изделия (L x H x D, мм)

750 x 200 x 161

Гидроцилиндр двойного действия с односторонним штоком ЦГ-1

Гидроцилиндр ЦГ-1 применяется для проделывания проходов в завалах, раздвижения или стягивания грузов, приподнимания и удержания грузов в фиксированном положении, а также при ведении монтажных работ. Гидроцилиндр ЦГ-1 приводится в действие от насоса НРМ (НР2/80) или от насосных станций СН-61, СН-64, СН-35.

Рисунок 15

Гидроцилиндр двойного действия с односторонним штоком ЦГ-1

Технические характеристики гидроцилиндра двойного действия

с односторонним штоком ЦГ-1

Технические характеристики

Максимальное усилие расширения

145 кН

Максимальное усилие стягивания

60 кН

Рабочий ход штока гидроцилиндра, не менее

340 мм

Масса изделия, заполненного жидкостью, не более

16,5 кг

Ножницы комбинированные

Комбинированные ножницы МНКГ-80 применяются для резания листового металла и тонкостенных труб, при разработке завалов в разрушенных сооружениях, перекусывании арматуры из стали, удержании грузов в фиксированном положении, деформировании и стягивании.

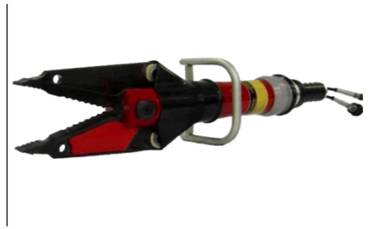

Рисунок 16

Ножницы комбинированные МНКГ-80

Технические характеристики ножниц комбинированных МНКГ-80

Технические характеристики

Максимальный диаметр перекусываемого прутка из арматуры стали (предел прочности более 590 МПа)

30 мм

Максимальная толщина разрезаемого листа из стали 20 ГОСТ 1050-88

10 мм

Максимальная длина прореза листа из стали 20 ГОСТ 1050-88 размером 1000 x 200, толщиной 1,5 мм

120 мм

Максимальная расширяющая сила

58 кН (5,8 тс)

Максимальная стягивающая сила

71 кН (7,1 тс)

Максимальная длина раскрытия концов лезвий

345 мм

Масса изделия, заполненного жидкостью

14,5 кг

Габаритные размеры (длина, высота, ширина)

765 x 200 x 161 мм

Станция насосная

Насосная станция СН-64 предназначена для нагнетания рабочей жидкости в гидравлические системы аварийно-спасательного инструмента и других малогабаритных механизмов с высокими силовыми характеристиками.

Рисунок 17

Станция насосная СН-64

Технические характеристики станции насосной СН-64

Технические характеристики

Рабочее давление на выходе

80,0 + 4 МПа

Производительность при Pвых. = 20 МПа, n = 7000 об./мин. и t рабочей жидкости 20 °C

1 + 0,1 л/мин.

Рабочая жидкость

масло АМГ 10

Заправочный объем рабочей жидкости (АМГ-10)

1,5 л

Длина рукава высокого давления (1 шт.)

5 м

Длина рукава низкого давления (1 шт.)

5 м

Масса изделия, заполненного рабочей жидкостью

13,5 кг

Комплект для обеспечения безопасности при проведении

работ при ликвидации ДТП

В составе:

накидка (590 x 1450 мм);

накидка (590 x 590 мм);

чехол для подушки безопасности;

покрывало.

Защитные накидки

Защитные накидки одеваются на острые части автомобиля, защищая пострадавших и спасателей от порезов. Накидки снабжены магнитами и липучками для крепления.

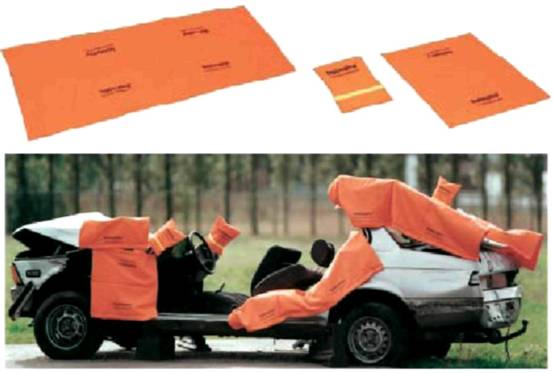

Рисунок 18

Защитные чехлы на острые части автомобиля

Чехол для подушки безопасности

Защитный чехол одевается на руль автомобиля для предотвращения срабатывания подушки безопасности.

Рисунок 19

Защитный чехол подушки безопасности
