4.1. Исходные данные для расчетов

Для расчетов используются следующие исходные данные:

1. Вынимаемые мощности пластов на всех рассматриваемых участках.

2. Углы падения пластов в пределах рассматриваемых очистных выработок.

3. Размеры очистных выработок вкрест и по простиранию пластов (вкрест подвигания и в направлении подвигания очистного забоя).

4. Взаимное положение очистных выработок в пространстве (координаты центров очистных выработок или угловых точек очистных выработок в единой (условной) системе координат).

5. Мощность наносов, мезозойских и коренных пород в главных сечениях мульды сдвижения над каждой очистной выработкой.

6. Положение тектонических нарушений, осевых поверхностей складок, слабых контактов и их выходов на поверхность. Оценка возможной ошибки положения выхода.

7. Способ управления горным давлением; при применении закладки коэффициент заполнения выработанного пространства закладочным материалом, проектируемая величина отставания закладочного массива от забоя, коэффициент усадки закладки.

Вынимаемая мощность пласта определяется как суммарная мощность извлекаемых (извлеченных) из очистных выработок слоев угля и вмещающих пород.

При закладке выработанного пространства материалом, доставляемым извне участка горных работ, вместо вынимаемой мощности пласта при расчетах сдвижений и деформаций поверхности принимается эффективная мощность пласта Рисунок 2061, которая при известных значениях неполноты закладки и конвергенции пород до возведения закладочного массива определяется, за исключением Кузбасса, по формуле:

Рисунок 2062, (26)

где:

Рисунок 2063 - неполнота закладки - среднее расстояние от верха закладочного массива до кровли пласта;

Рисунок 2064 - сближение кровли с почвой (конвергенция) до возведения закладочного массива, зависящая от расстояния между закладочным массивом и забоем выработки;

Рисунок 2065 - коэффициент усадки (уплотнения) закладки под природной нагрузкой.

Значения Рисунок 2066, Рисунок 2067 и Рисунок 2068 определяются на основании опытных данных.

При отсутствии данных наблюдений величину эффективной мощности следует определять по формуле:

Рисунок 2069, (27)

где Рисунок 2070 - определяется для различных видов закладки по табл. 13;

Рисунок 2071,

где:

l - расстояние от груди забоя до границы закладочного массива;

Рисунок 2072 - параметр, определяемый по табл. 14 в зависимости от типа кровли.

Таблица 13

ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Рисунок 2073

┌─────────────────────────────────────────┬───────────────────────────────┐

│ Виды закладки │ B │

│ │ 1 │

├─────────────────────────────────────────┼───────────────────────────────┤

│Гидравлическая: │ │

│из песка │0,05 - 0,15 │

│из дробленой породы │0,15 - 0,30 │

├─────────────────────────────────────────┼───────────────────────────────┤

│Пневматическая │0,25 - 0,40 │

├─────────────────────────────────────────┼───────────────────────────────┤

│Самотечная: │ │

│из дробленой породы │0,25 - 0,45 │

│из рядовой породы │0,35 - 0,50 │

└─────────────────────────────────────────┴───────────────────────────────┘

Таблица 14

ЗНАЧЕНИЯ ПАРАМЕТРА Рисунок 2074 (м)

┌─────────────────────────────────────────────────────────────────────────┐

│ Тип кровли │

├───────────────────────┬─────────────────────────┬───────────────────────┤

│ Легкообрушаемая │ Среднеобрушаемая │ Труднообрушаемая │

├───────────────────────┼─────────────────────────┼───────────────────────┤

│25 │40 │65 │

└───────────────────────┴─────────────────────────┴───────────────────────┘

Для Кузбасса величина эффективной мощности определяется по формуле:

Рисунок 2075, (28)

где:

Рисунок 2076 - коэффициент, определяемый по табл. 15;

Рисунок 2077 - величина сближения кровли с почвой (конвергенция) в зоне опорного давления и на участках между забоем и закладкой, при отсутствии инструментальных данных определяется из выражения:

Рисунок 2078, (29)

где Рисунок 2079 - коэффициент усадки закладки, определяемый по данным наблюдений, а при отсутствии данных наблюдений - по табл. 16 для Кузбасса.

Таблица 15

ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Рисунок 2080

┌──────────────────────────────────────┬──────────────┬───────────────┬───┐

│ Система разработки │ Направление │ Вид закладки │k │

│ │выемки пластов│ │ р │

├──────────────────────────────────────┼──────────────┼───────────────┼───┤

│Поперечно-наклонные и горизонтальные │По восстанию │Гидравлическая │0,7│

│слои │ │ │ │

├──────────────────────────────────────┼──────────────┼───────────────┼───┤

│Комбинация поперечно-наклонных, │По восстанию │Гидравлическая │0,8│

│горизонтальных и наклонных слоев │По простиранию│Самотечная │1,2│

├──────────────────────────────────────┼──────────────┼───────────────┼───┤

│Наклонные слои: короткие полосы │По восстанию │Гидравлическая │1,3│

│длинные полосы │По простиранию│Гидравлическая │1,4│

│ │ │Самотечная │1,5│

├──────────────────────────────────────┼──────────────┼───────────────┼───┤

│Щитовая │По падению │Самотечная │1,6│

└──────────────────────────────────────┴──────────────┴───────────────┴───┘

Таблица 16

КОЭФФИЦИЕНТЫ Рисунок 2081 ДЛЯ КУЗБАССА

┌──────────────────────────────────────────────────────┬──────────────────┐

│ Закладочный материал │ Глубина горных │

│ │ работ, м │

│ ├──────┬─────┬─────┤

│ │до 100│ 300 │ 600 │

├──────────────────────────────────────────────────────┼──────┼─────┼─────┤

│Дробленые породы Кузнецкой свиты класса 0 - 80 мм │ 0,2 │ 0,3 │0,35 │

├──────────────────────────────────────────────────────┼──────┼─────┼─────┤

│Дробленые горелые породы и дробленые песчаники класса │ 0,1 │0,15 │ 0,2 │

│0 - 10 мм, дробленые горелые породы класса 0 - 10 мм │ │ │ │

│(50%) и дробленые породы Кузнецкой свиты класса │ │ │ │

│0 - 80 мм (50%) │ │ │ │

├──────────────────────────────────────────────────────┼──────┼─────┼─────┤

│Песок бийский, песок (50%), дробленые породы Кузнецкой│ 0,05 │0,08 │ 0,1 │

│свиты класса 0 - 60 мм (50%), песок ижморский, │ │ │ │

│глинистых частиц 2 - 12% │ │ │ │

├──────────────────────────────────────────────────────┼──────┼─────┼─────┤

│Упрочненная закладка N 1, 2 │ 0,01 │0,03 │0,05 │

└──────────────────────────────────────────────────────┴──────┴─────┴─────┘

Расчет сдвижений и деформаций земной поверхности от проектируемых смежных выработок в зависимости от размера целика между ними и разрыва во времени проведения очистных работ может производиться отдельно от каждой очистной выработки или от нескольких выработок, объединенных в одну суммарных размеров (п. 4.4).

При ведении горных работ по горизонтам Рисунок 2082 для расчета сдвижений и деформаций в полумульде по падению допускается в качестве вспомогательного метода объединять пласты в эквивалентный пласт при одновременном выполнении следующих условий (рис. 7):

- нижние границы выработок находятся на одной глубине Рисунок 2083 на данном горизонте;

- расстояние по горизонтали между почвами верхнего и нижнего пласта группы - не более Рисунок 2084 (Рисунок 2085 - глубина горизонта);

- верхние границы выработок располагаются на глубинах Рисунок 2086 (Рисунок 2087 - глубина верхних границ выработок; Рисунок 2088 - средняя глубина разработки).

Рисунок 2089

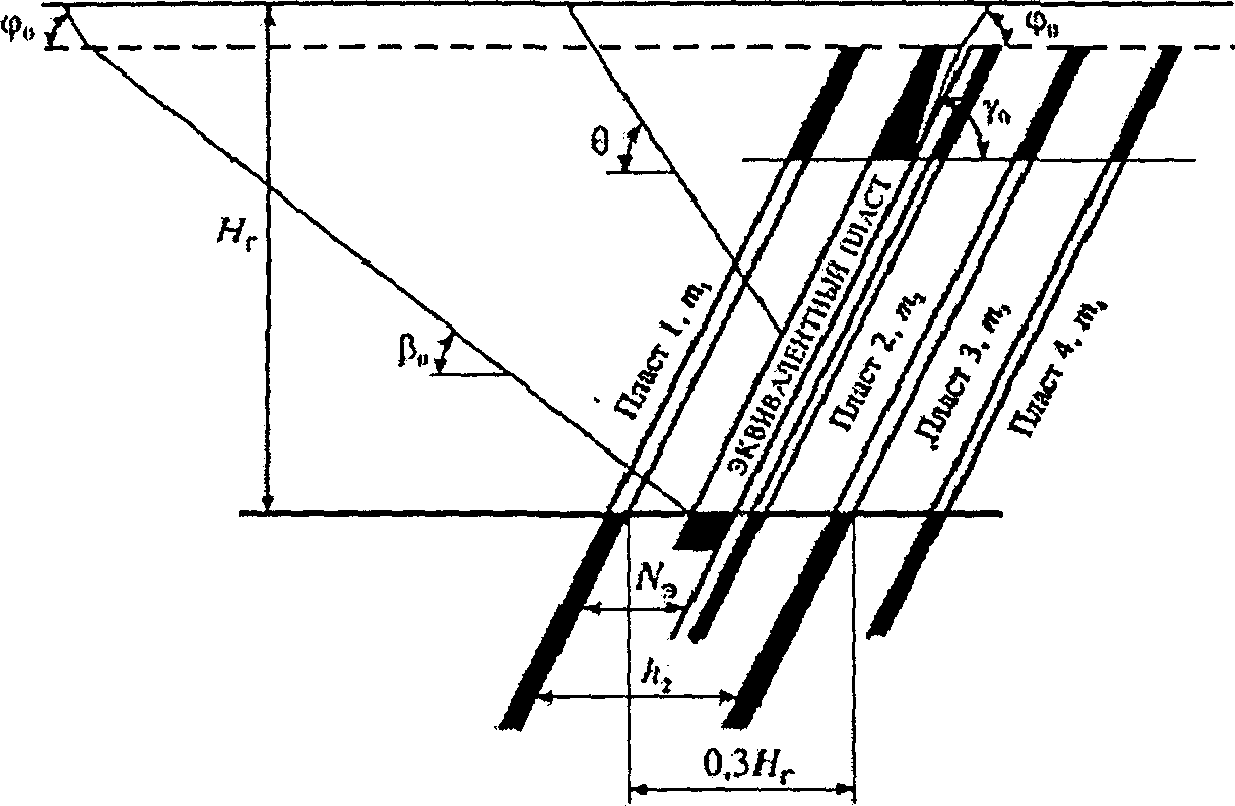

Рис. 7. Схема к определению эквивалентного пласта

группы и построение границ мульды сдвижения

Мощность эквивалентного пласта Рисунок 2090 принимается равной суммарной мощности пластов в группе. Положение эквивалентного пласта определяется горизонтальным расстоянием от почвы верхнего пласта группы до почвы эквивалентного пласта:

Рисунок 2091, (30)

где:

Рисунок 2092, Рисунок 2093... Рисунок 2094 - соответственно мощности первого (верхнего), второго и т.д. и последнего (нижнего) пластов в группе;

Рисунок 2095, Рисунок 2096... Рисунок 2097 - соответственно расстояния по горизонтали от почвы первого (верхнего) пласта до почвы второго, третьего и т.д. и последнего (нижнего) пласта в группе.

Исходными параметрами для расчета ожидаемых сдвижений и деформаций являются:

- граничные углы;

- угол максимального оседания (при неполной подработке);

- углы полных сдвижений (при полной подработке);

- относительная величина максимального оседания;

- относительная величина максимального горизонтального сдвижения;

- функции распределения сдвижений и деформаций.
