Пример 6. Построение предохранительных целиков в свите пластов на большой глубине для охраны производственного здания

Пример 6. Построение предохранительных целиков в свите пластов на большой глубине для охраны производственного здания (рис. 9.6)

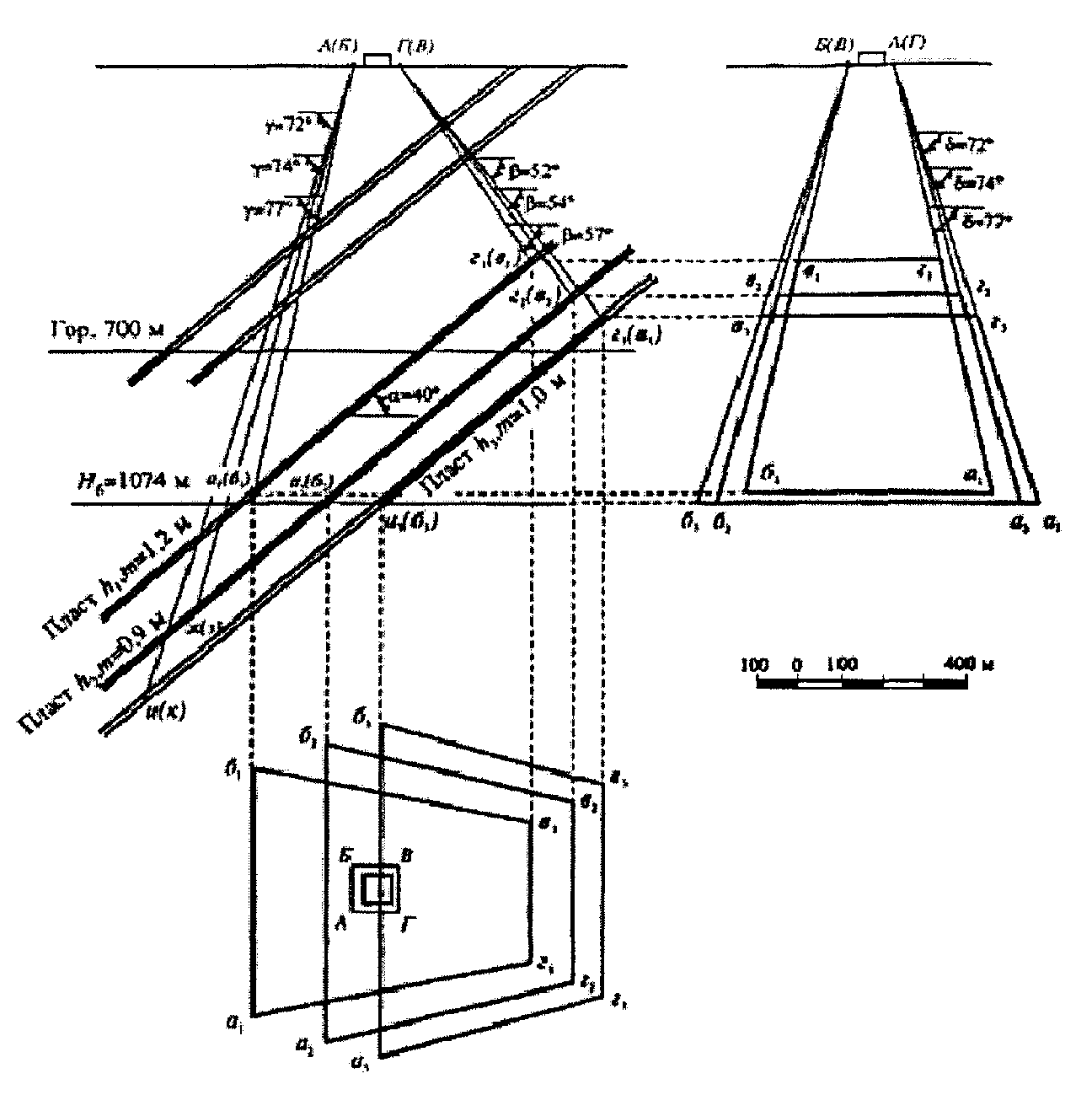

Рис. 9.6. Построение предохранительных целиков

в свите пластов на большой глубине для охраны

производственного здания

Охраняемым объектом, расположенным на одной из шахт Восточного Донбасса, на участке, ранее подработанном пластами до глубины 700 м, является производственное здание. Здание каркасное, длиной 70 м, состояние удовлетворительное. Грунты под зданием - пески, глины, суглинки.

Ниже ранее отработанных пластов залегают пласты под углом 40°: мощностью 1,2 м, - 0,9 м, - 1,0 м. Глубина залегания пластов под охраняемым зданием соответственно: , , .

Допустимый показатель горизонтальных деформаций для производственного здания составляет .

Для построения границ охраняемой площади определяем ширину бермы для здания по табл. 8.1: Б = 15 м.

Отложив от охраняемого здания ширину бермы, получим на плане контур охраняемой площади АБВГ.

Для определения границ зоны, в пределах которой горные работы будут оказывать опасное влияние на охраняемую площадь, строим вертикальный разрез вкрест простирания пластов и проектируем на него с плана угловые точки охраняемой площади А(Б), Г(В), из которых проводим линии в коренных породах под углами сдвижения и . Определяем углы сдвижения согласно пп. 7.1.1 и 7.1.3 и, учитывая согласно п. 8.4 наличие ранее пройденных очистных выработок, используем первый вариант определения углов сдвижения и построения целиков. Углы сдвижения определяем по формулам (7.2), поправки - по табл. 7.2.

Для пласта - ; ;

для пласта - ; ;

для пласта - ; .

На пересечении линий, проведенных под углами сдвижения и , с пластами получаем точки , , ж(з), , и(к), .

Для определения мер охраны здания рассчитаем безопасную глубину при совместной подработке свиты пластов по формуле (3.5):

,

, - расстояния по горизонтали между первым пластом свиты и вторым , а также первым и третьим .

.

Значение безопасной глубины подработки здания свитой пластов превышает глубину нижней границы предохранительного целика в пласте равную 1040 м, но меньше глубины нижних границ целиков в пластах и , равных 1330 и 1520 м. Следовательно, допускается отработка пластов и в пределах предохранительного целика до безопасной глубины.

Границей предохранительных целиков со стороны падения пластов и будет являться безопасная глубина подработки здания свитой пластов , а по пласту - по углу сдвижения .

Для определения границ предохранительных целиков по простиранию переносим с плана границы охраняемой площади точки Б(В) и А(Г) и с разреза вкрест простирания верхние границы целиков по пластам и нижнюю границу по пласту на разрез по простиранию. Из точек Б(В) и А(Г) проводим линии под углом сдвижения до пересечения с безопасной глубиной подработки свитой пластов. Получаем границы целиков по простиранию ; ; .

Переносим соответствующие точки с разрезов вкрест простирания и по простиранию на план и получаем контуры предохранительных целиков в плане:

по пласту - ;

по пласту - ;

по пласту - .

В том случае, когда разрыв во времени между отработкой каждого пласта и последующего составляет более пяти лет, безопасную глубину подработки пластами , и согласно п. 3.4 можно рассчитывать как для одиночного пласта, т.е. по формуле (3.1) :

- для пласта - ;

- для пласта - ;

- для пласта - .

Полученные безопасные глубины не превышают глубины верхних границ предохранительных целиков в пластах , и , следовательно, в этом случае возможна полная отработка всех трех пластов в пределах целика.

Подсчитываем запасы в предохранительных целиках.
