3.2. Классификация запасов и прогноз деформаций на стадии разведки месторождения и строительства шахты

3.2. Классификация запасов и прогноз деформаций на стадии

разведки месторождения и строительства шахты

На стадии разведки месторождения и строительства шахты производится классификация запасов по характеру влияния их разработки на охраняемые объекты. Классификация запасов выполняется для выделения зон, в которых требуется применение различных мер защиты объектов.

По характеру влияния горных работ на объекты на этой стадии освоения месторождения необходимо выделять следующие характерные зоны ведения горных работ:

1. Зона, в которой горные работы могут привести к образованию провалов и воронок на земной поверхности. Границы зоны по падению определяются глубиной ведения горных работ, при которой возможно образование провалов и воронок. Значение этой глубины определяется по разд. 2 Правил.

2. Зона, в которой горные работы вызывают деформации земной поверхности, большие, чем предельные для подрабатываемых объектов. Нижняя граница этой зоны определяется предельной глубиной Рисунок 1856, при которой деформации равны их предельным значениям Рисунок 1857 для расположенных на поверхности объектов.

При пологом залегании пластов Рисунок 1858 предельную глубину Рисунок 1859 получаем из выражения (рис. 4, а):

Рисунок 1860, (1)

где:

Рисунок 1861, Рисунок 1862, Рисунок 1863 - вынимаемые мощности соответственно верхнего, среднего и нижнего трех наиболее влияющих пластов свиты, расположенных в зоне влияния на охраняемый объект, у которых отношения вынимаемой мощности к глубине разработки имеют максимальные значения; зона влияния определяется по углам Рисунок 1864 и Рисунок 1865 на разрезе вкрест простирания или углом Рисунок 1866 на разрезе по простиранию (рис. 3.1, а, зона АА'Б'Б);

Рисунок 1867 - мощность междупластья между первым и вторым наиболее влияющими пластами (расстояние по нормали к напластованию между почвой (кровлей) первого и кровлей (почвой) второго пласта);

Рисунок 1868 - мощность междупластья между первым и третьим наиболее влияющими пластами (расстояние по нормали между почвой (кровлей) первого и кровлей (почвой) третьего пласта);

Рисунок 1869 - предельные деформации (показатели деформаций) для объектов;

Рисунок 1870Рисунок 1871 - коэффициент, определяемый по табл. 4, когда в качестве предельных деформаций (показателей деформаций) используются предельные горизонтальные деформации, или по табл. 5, когда в качестве предельных используются предельные наклоны.

Рисунок 1872

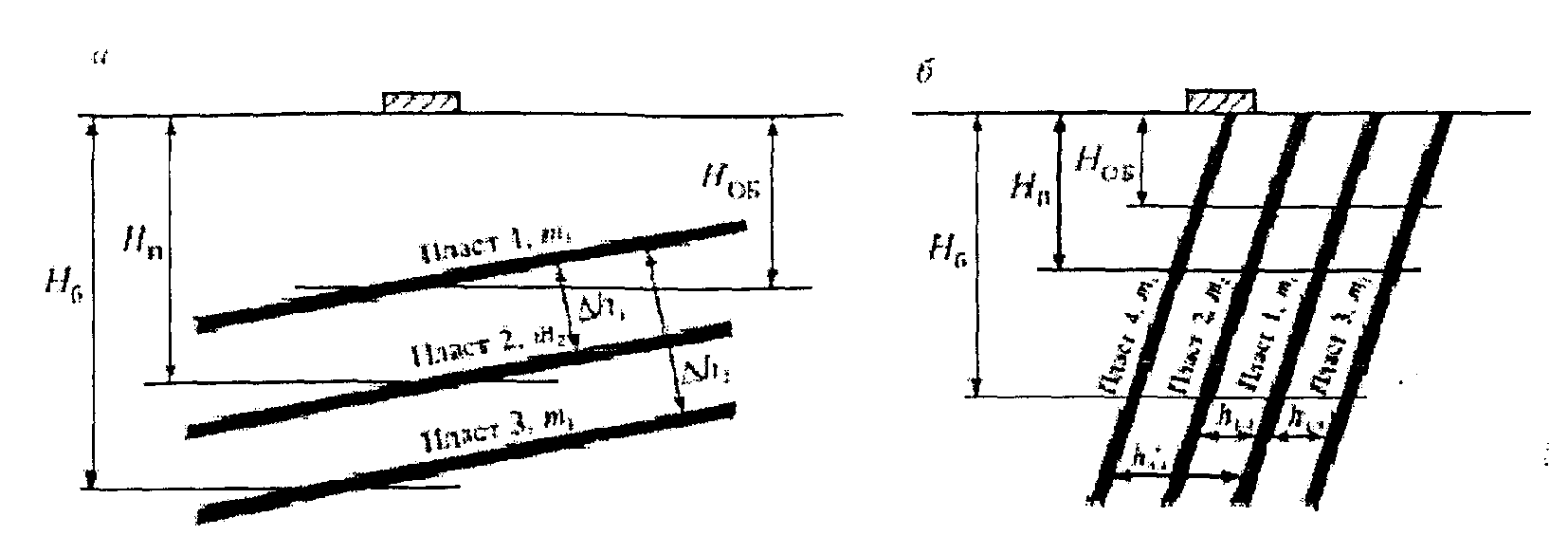

Рис. 4. Классификация запасов по характеру влияния

разработок на подрабатываемые объекты: а - при пологом

залегании пластов Рисунок 1873; б - при наклонном

и крутом залегании пластов Рисунок 1874

Таблица 4

ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Рисунок 1875

┌───────────────────────────────────────────┬─────────────────────────────┐

│ Бассейн, месторождение │ Угол падения пласта, (...°) │

│ ├────┬────┬────┬────┬────┬────┤

│ │ 0 │ 20 │ 35 │ 45 │ 55 │ 60 │

├───────────────────────────────────────────┼────┼────┼────┼────┼────┼────┤

│Восточный Донбасс, Кузбасс, Челябинский, │0,9 │1,0 │1,0 │0,8 │0,7 │0,6 │

│Партизанский │ │ │ │ │ │ │

├───────────────────────────────────────────┼────┼────┼────┼────┼────┼────┤

│Буланашское, Подмосковный, Липовецкое │1,2 │0,8 │0,8 │0,7 │0,6 │ - │

├───────────────────────────────────────────┼────┼────┼────┼────┼────┼────┤

│Воркутинское, Интинское, Подгородненское │0,8 │0,7 │0,7 │0,7 │0,6 │0,6 │

├───────────────────────────────────────────┼────┼────┼────┼────┼────┼────┤

│Кизеловский │0,5 │0,5 │0,5 │0,5 │0,5 │0,5 │

└───────────────────────────────────────────┴────┴────┴────┴────┴────┴────┘

Таблица 5

ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Рисунок 1876

┌──────────────────────────────────────────┬──────────────────────────────┐

│ Бассейн, месторождение │ Угол падения пласта, (...°) │

│ ├────┬────┬────┬────┬────┬─────┤

│ │ 0 │ 20 │ 35 │ 45 │ 55 │ 60 │

├──────────────────────────────────────────┼────┼────┼────┼────┼────┼─────┤

│Восточный Донбасс, Кузбасс, Буланашское, │1,8 │1,4 │1,0 │0,8 │0,7 │0,5 │

│Подмосковный, Воркутинское, месторождения │ │ │ │ │ │ │

│Приморского края │ │ │ │ │ │ │

├──────────────────────────────────────────┼────┼────┼────┼────┼────┼─────┤

│Интинское, Кизеловский, Челябинский │1,4 │1,2 │1,0 │0,7 │0,6 │0,5 │

└──────────────────────────────────────────┴────┴────┴────┴────┴────┴─────┘

В тех случаях, когда Рисунок 1877, Рисунок 1878, предельную глубину можно определять по формуле:

Рисунок 1879, (2)

где:

Рисунок 1880 и Рисунок 1881 - соответственно средние глубины разработки второго и третьего наиболее влияющих пластов.

Решение выражения (1) может вестись методом итераций или каким-либо другим методом. При решении уравнения методом итераций оно преобразуется к виду (см. разд. 8):

Рисунок 1882.

В качестве первого приближенного значения Рисунок 1883 используется значение Рисунок 1884, вычисленное из выражения (2). По указанному значению Рисунок 1885 в правой части выражения (1) находится новое значение Рисунок 1886. Для получения более точных значений предельной глубины при последующих вычислениях в правой части выражения (2) используется полусумма вычисленных значений Рисунок 1887. Процесс вычислений заканчивается, если предыдущее и последующее вычисленные значения Рисунок 1888 отличаются не более чем на 1 м. При разработке свит пластов с углами падения Рисунок 1889 значение предельной глубины определяется из выражения (см. рис. 4, б):

Рисунок 1890, (3)

где:

Рисунок 1891 - суммарная вынимаемая мощность свиты пластов в пределах зоны влияния на охраняемые объекты; зона влияния выработок на охраняемый объект определяется по углам Рисунок 1892 и Рисунок 1893 на разрезе вкрест простирания и углом Рисунок 1894 - на разрезе по простиранию (зона АА'Б'Б, см. рис. 3.1, б, разд. 3);

Рисунок 1895 - коэффициент, определяемый по табл. 4 при оценке предельной глубины по предельным горизонтальным деформациям;

Рисунок 1896 - коэффициент, определяемый по табл. 5 при оценке предельной глубины по предельным наклонам.

В качестве наиболее влияющего пласта принимается пласт с максимальной вынимаемой мощностью или при примерно одинаковых мощностях, - пласт, находящийся в центре группы пластов (свиты):

Рисунок 1897,

где Рисунок 1898, Рисунок 1899, Рисунок 1900 - расстояния по горизонтали между почвой (кровлей) первого наиболее влияющего пласта свиты и кровлей (почвой) рассматриваемого пласта.

Расчет предельной глубины разработки по выражению (3) выполняется последовательно; вначале учитываются все пласты, находящиеся в зоне влияния на охраняемые объекты; если линия предельной глубины на разрезе пересекает все пласты в зоне влияния, мощности которых учитываются при расчетах предельной глубины, то полученное значение предельной глубины является окончательным.

Если часть принятых в расчетах предельной глубины пластов располагается на разрезе в зоне влияния ниже линии предельной глубины, то производится повторный расчет предельной глубины по формуле (3) без учета влияния пластов, расположенных ниже линии рассчитанной предельной глубины на разрезе.

Расчеты предельной глубины разработки ведутся до тех пор, пока линия предельной глубины на разрезе будет пересекать пласты, мощности которых использовались при ее расчетах, либо располагаться ниже указанных пластов.

3. Зона, в которой горные работы вызывают деформации от предельных до допустимых, расположена между горизонтами предельной и безопасной глубин (см. рис. 4).

Значение безопасной глубины определяется по рекомендациям разд. 3 Правил.

Прогноз положения различных зон позволяет определить общие меры защиты объектов от влияния горных работ в каждой зоне.

Предпочтение необходимо отдавать следующим мерам защиты объектов:

- при проектировании горных работ до глубины Рисунок 1901 необходимо предусматривать применение полной гидравлической закладки в очистных выработках или оставление предохранительных целиков;

- при проектировании горных работ на глубинах от Рисунок 1902 до Рисунок 1903 необходимо предусматривать горные и конструктивные меры защиты объектов. В качестве горных мер может использоваться закладка выработанного пространства, оставление целиков в отдельных пластах, ведение горных работ раздельно в группах пластов и т.д., чтобы обеспечить снижение деформаций менее их предельных значений;

- при проектировании горных работ на глубинах от Рисунок 1904 до Рисунок 1905 для защиты объектов следует предусматривать рациональный порядок ведения горных работ, закладку выработанного пространства в отдельных пластах, конструктивные меры защиты объектов.
