Таблица 5.2.3 - Перечень материалов и изделий, предназначенных для изготовления ворот металлических раздвижных однопольных

Таблица 5.2.3 - Перечень материалов и изделий,

предназначенных для изготовления ворот металлических

раздвижных однопольных

Наименование		Сечение или диаметр, мм	Длина, мм	Масса элемента, кг	Количество, шт.	Общая масса, кг
1	Швеллер 10	-	4000	34,36	4	137,44
2	Швеллер 10	-	1000	8,59	4	34,36
3	Двутавр 10	-	4000	37,84	1	37,84
4	Двутавр 10	-	2260	21,4	6	128,4
5	Двутавр 10	-	2100	19,86	6	119,2
6	Сталь листовая	4 x 4000	4000	502,4	2	1004,8
7	Ролик	100 x 60	-	0,72	2	1,44
8	Полоса стальная	60 x 6	80	0,23	2	0,46
9	Болт М20 с гайкой и шайбой	-	140	0,5	2	1,0
10	Рельс Р24	-	6400	164,0	1	164,0

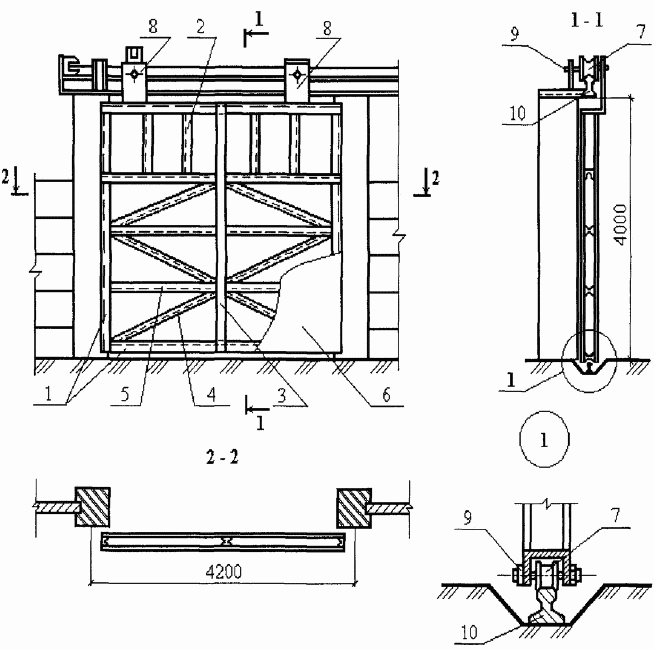

1 - обвязка; 2, 3 - стойка; 4 - раскос; 5 - перекладина;

6 - обшивка; 7 - ролик; 8 - подвеска; 9 - болт М20;

10 - рельс

Рисунок 5.2.3 - Ворота металлические раздвижные

Ворота деревянные распашные (рисунок 5.2.4) размером 3000 x 4200 мм состоят из опор и двух полотен. Каркас полотен состоит из обвязки (брус 100 x 200 мм), раскосов и перекладин (брус 100 x 100 мм). Каркас с двух сторон обшивается досками (19 x 100 мм) в четверть. Для придания жесткости углы полотен скрепляются угольниками из полосовой стали. Полотно ворот подвешивается к опоре с помощью двух петель. В качестве опор применяются столбы диаметром 200 мм. Перечень материалов и изделий, предназначенных для изготовления деревянных распашных ворот, приведен в таблице 5.2.4.

Таблица 5.2.2 - Перечень материалов и изделий, предназначенных для изготовления ворот металлических распашных 4,2 x 4,5 м Таблица 5.2.4 - Перечень материалов и изделий на ворота деревянные распашные
