Приказ Минюста России от 04.09.2006 N 279 (ред. от 17.06.2013) "Об утверждении Наставления по оборудованию инженерно-техническими средствами охраны и надзора объектов уголовно-исполнительной системы"

Таблица 2.2.6 - Перечень изделий и материалов, предназначенных для изготовления одного противотаранного транспортабельного упора

КонсультантПлюс: примечание.

Нумерация таблиц дана в соответствии с официальным текстом документа.

Таблица 2.2.6 - Перечень изделий и материалов,

предназначенных для изготовления одного противотаранного

транспортабельного упора

Наименование

Сечение или диаметр, мм

Длина, мм

Масса элемента, кг

Количество, шт.

Общая масса, кг

1

Швеллер 16

160 x 64

2500

35,500

2

71,000

2

Швеллер 16

160 x 64

2200

31,240

2

62,480

3

Швеллер 16

160 x 64

1600

22,720

1

22,720

4

Швеллер 16

160 x 64

200

2,840

1

2,840

5

Швеллер 16

160 x 64

280

3,986

2

7,952

6

Сталь листовая

108 x 20

160

6,28

2

12,56

7

Сталь листовая (косынка)

64 x 5

64

1,630

6

39,12

8

Сталь листовая (накладка)

125 x 10

125

1,220

2

2,440

9

Ручка из круга

12

200

0,180

1

0,180

10

Болт М20 x 80

-

80

0,286

6

1,716

11

Прокладка из стали листовой

46 x 20

160

1,156

2

2,311

12

Ось

36

70

0,550

2

1,100

13

Швеллер 27

270 x 95

1500

41,550

2

83,100

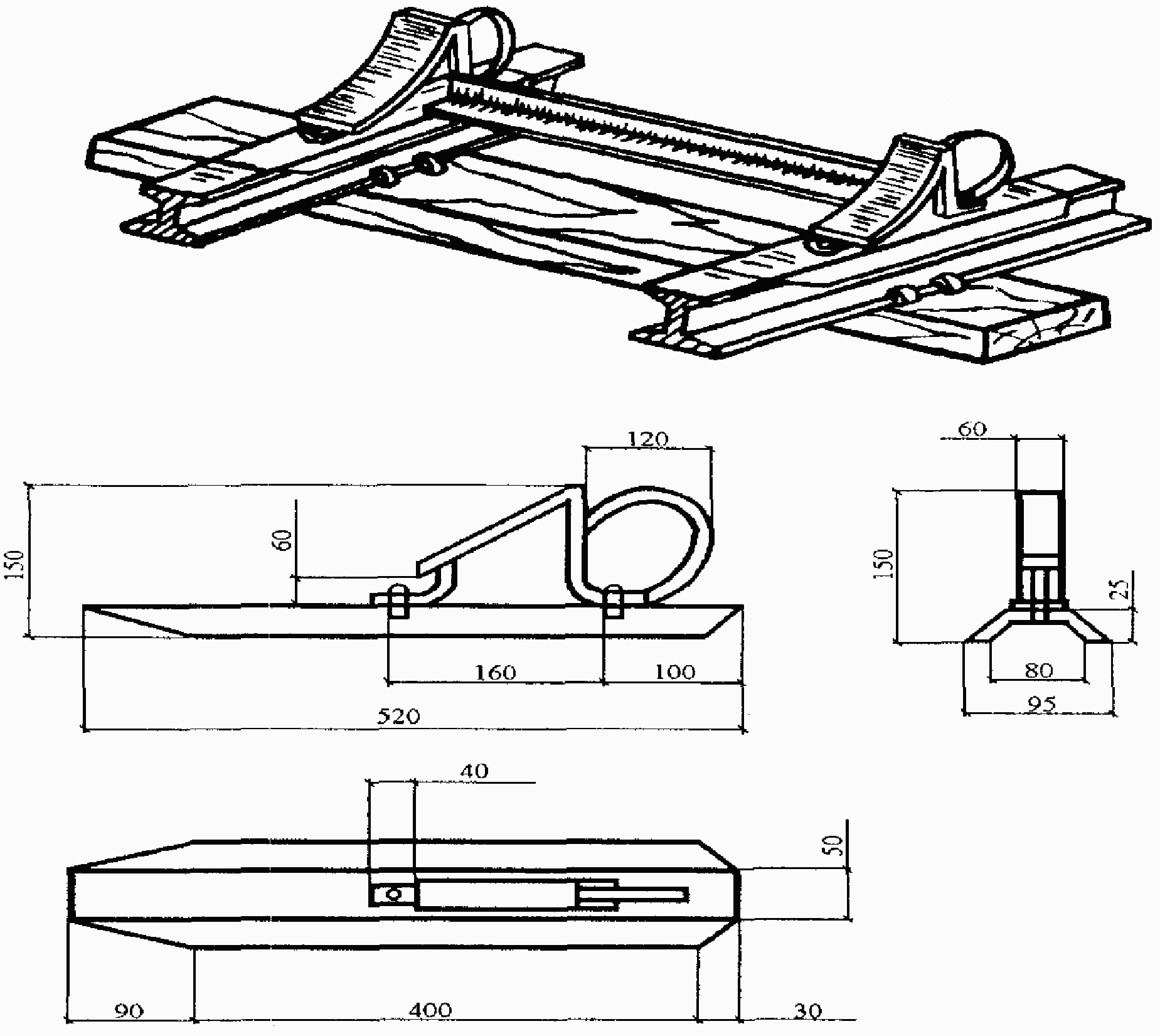

Тормозные башмаки (рисунок 2.2.12) соединяются попарно металлическим уголком 25 x 25 x 4 мм на расстоянии, равном ширине колеи железной дороги.


Рисунок 2.2.12 - Тормозные башмаки

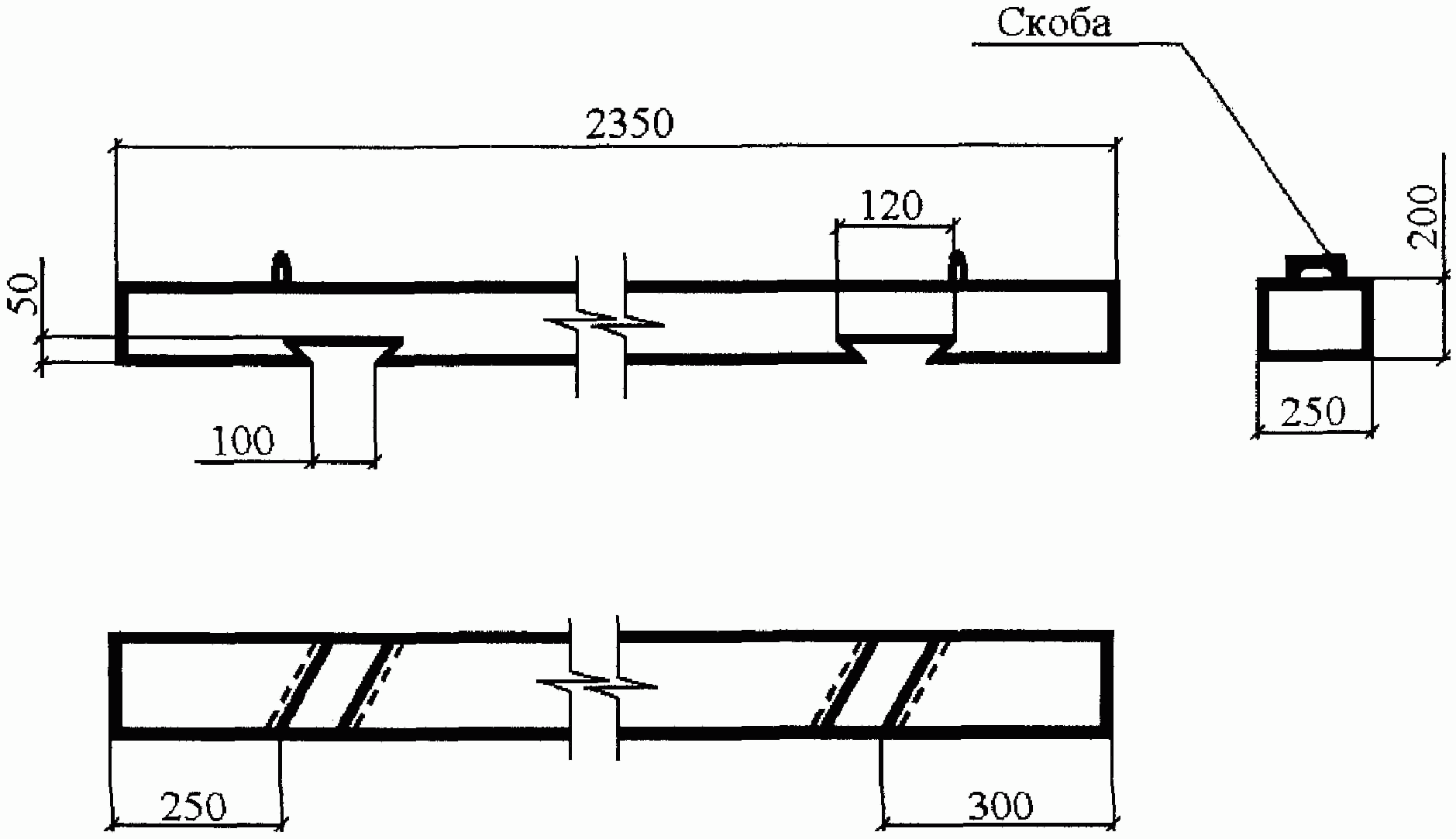

Зажим-укосина (рисунок 2.2.13) изготавливается из деревянного бруска сечением 200 x 250 мм и длиной 2350 мм.


Рисунок 2.2.13 - Зажим-укосина

На одной из сторон бруса делаются два параллельных паза клиновидной формы на расстоянии, равном ширине колеи под углом 20° к поперечному сечению бруса. На противоположной стороне бруса крепятся ручки для переноса и установки.

Платформа с канатом (рисунок 2.2.14) состоит из:

- платформы (основания);

- вертикальных стоек;

- электропривода;

- каната;

- фиксаторов;

- механизма подъема и опускания каната;

- ограждающих конструкций.

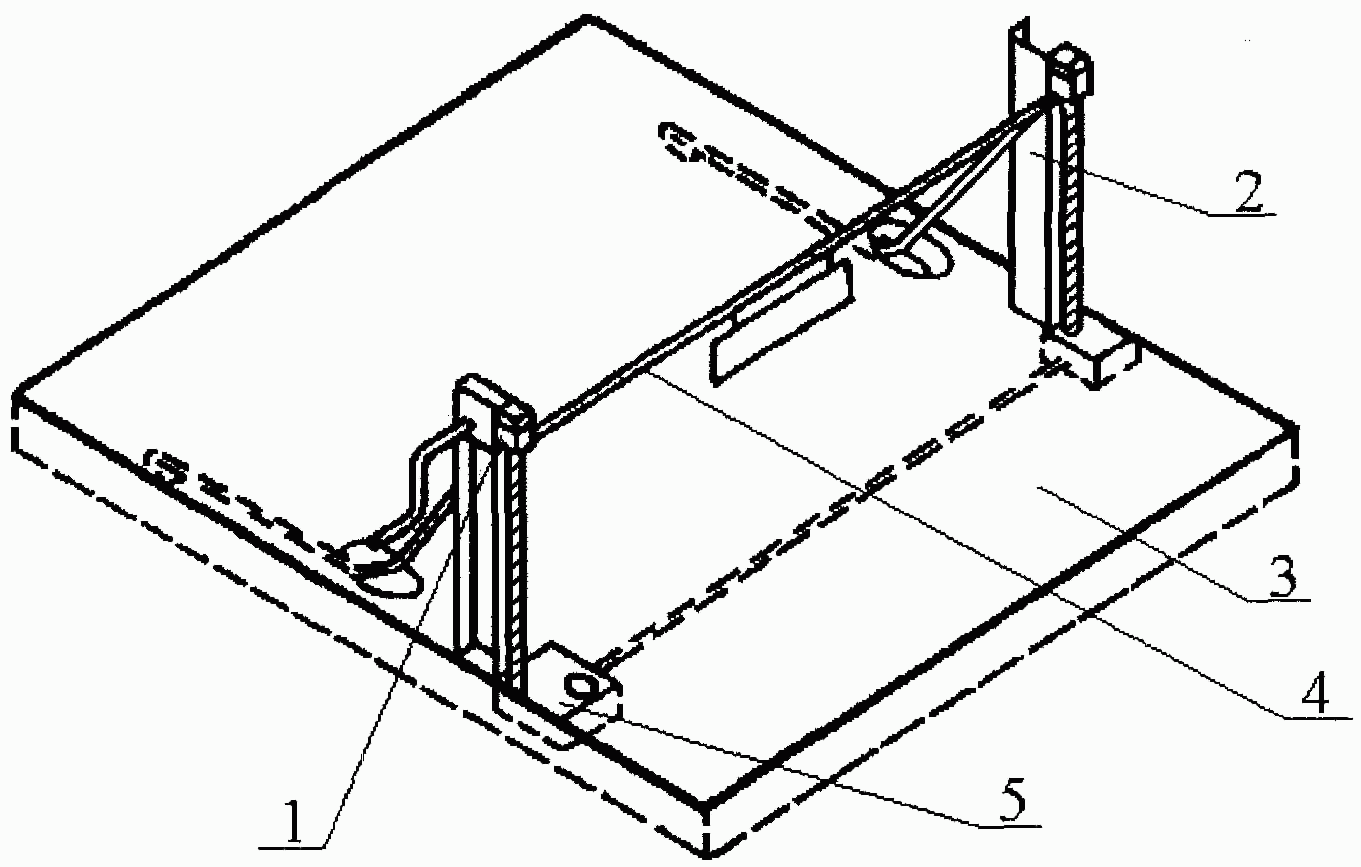

1 - фиксатор; 2 - вертикальная стойка; 3 - платформа;

4 - канат; 5 - электропривод

Рисунок 2.2.14 - Платформа с канатом

Технические данные платформы приведены в таблице 2.2.7. Платформа с упорами (рисунок 2.2.15) состоит из:

- платформы (основания);

- упоров;

- ограничителей;

- электропривода;

- ограждающих конструкций.

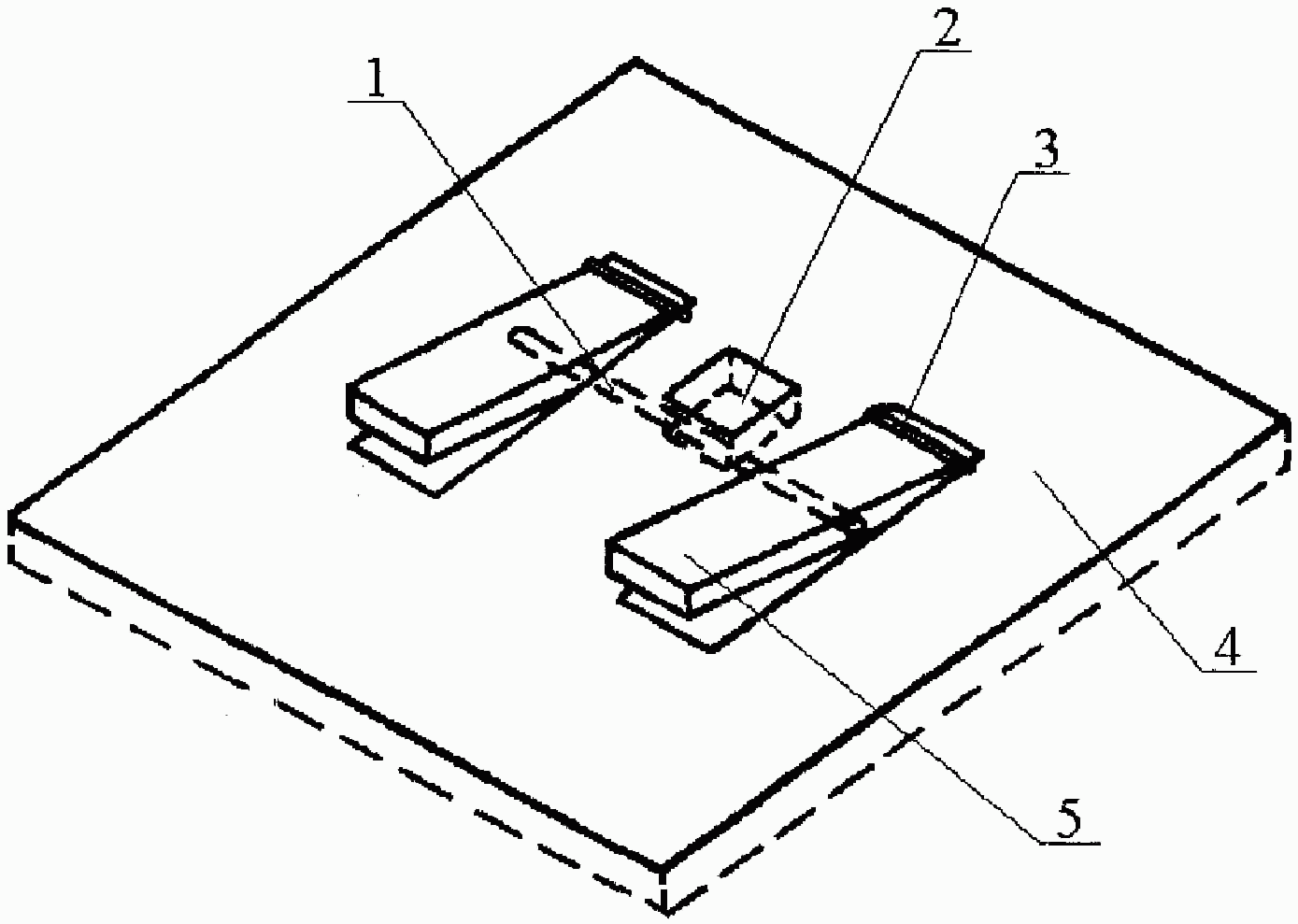

1 - ось; 2 - электропривод; 3 - ограничитель;

4 - платформа; 5 - упор

Рисунок 2.2.15 - Платформа с упорами

Технические данные платформы приведены в таблице 2.2.7.

Таблица 2.2.4 - Перечень изделий и материалов, предназначенных для изготовления гибкого шлагбаума на отдельных стойках Таблица 2.2.7 - Технические данные платформ
