Таблица 1.3.1.а - Перечень материалов и изделий, предназначенных для возведения трех погонных метров ограждения сплошного заполнения из досок на сваях

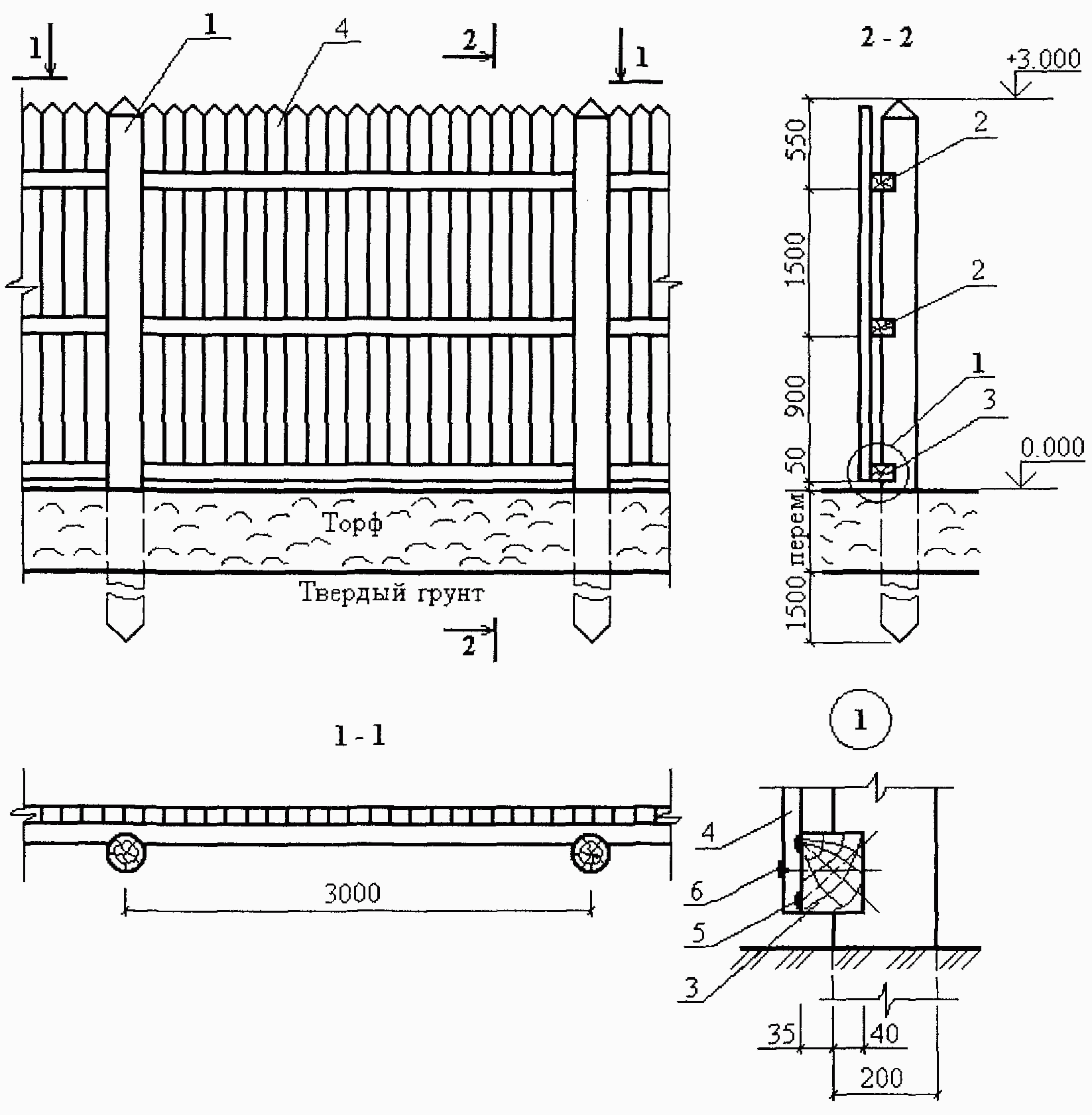

1 - свая; 2, 3 - прогон; 4 - заполнение из досок;

5, 6 - гвоздь

Рисунок 1.3.1.а - Ограждение сплошного заполнения

из досок на сваях

На пучинистых грунтах можно возводить почти все виды ограждений, приведенных в данном приложении. Однако при этом к производству строительно-монтажных работ предъявляются особые требования. Наиболее простые виды ограждений, возводимые на пучинистых грунтах, приведены на рисунках 1.3.2, 1.3.3.

В качестве противоподкопного усиления на глубину 0,5 м применяют металлическую решетку из арматуры диаметром 8 - 12 мм с ячейками 200 x 200 мм. Решетки прикрепляются к столбам скобами.

На рисунке 1.3.3 показано ограждение, представляющее собой наземную деревянную конструкцию, которая устанавливается без заглубления в грунт. Стойка устанавливается на опорный лежень и закрепляется в вертикальном положении с помощью подкоса и хомута. Опорный лежень опирается на железобетонную плиту и скрепляется с основами-ограничителями строительными скобами. В качестве противоподкопного усиления применяется подземный лежень, выполненный из бревна. Подземный лежень и основы-ограничители скрепляются друг с другом у железобетонной плиты скрутками из проволоки и строительными скобами.

Данный вид опор применяется для ограждений из сеток, колючих лент (СКЛ, АСКЛ), металлических решеток.
