Приказ Минюста России от 04.09.2006 N 279 (ред. от 17.06.2013) "Об утверждении Наставления по оборудованию инженерно-техническими средствами охраны и надзора объектов уголовно-исполнительной системы"

Таблица 5.2.9 - Перечень материалов и изделий, предназначенных для изготовления калитки в ограждении из металлической сетки высотой 3,0 м на железобетонных стойках

Таблица 5.2.9 - Перечень материалов и изделий,

предназначенных для изготовления калитки в ограждении

из металлической сетки высотой 3,0 м

на железобетонных стойках

Наименование

Сечение или диаметр, мм

Длина, мм

Объем элемента, м3

Масса элемента, кг

Количество, шт.

Общий объем, м3

Общая масса, кг

1

Стойка

200 x 200

3900

-

390,0

1

-

390,0

2

Уголок стальной

50 x 50 x 5

2030

-

7,65

1

-

7,65

3

Уголок стальной

50 x 50 x 5

1900

-

7,16

2

-

14,32

4

Уголок стальной

50 x 50 x 5

890

-

3,36

2

-

6,72

5

Сталь круглая

5,0

5380

-

0,83

1

-

0,83

6

Сталь круглая

10,0

1050

-

0,65

2

-

1,30

7

Изделие крепежное

10,0

1080

-

0,67

2

-

1,34

8

Металлическая сетка N 50-3,0 шириной 1,0 м

-

960

-

2,32

1

-

2,32

9

Металлическая сетка N 50-3,0 шириной 0,845 м

-

1850

-

3,78

1

-

3,78

10

Петля

-

-

-

0,91

2

-

1,82

11

Ручка

-

-

-

-

1

-

-

12

Замок

-

-

-

-

1

-

-

13

Бетон класса В 10

-

-

0,24

-

-

0,24

-

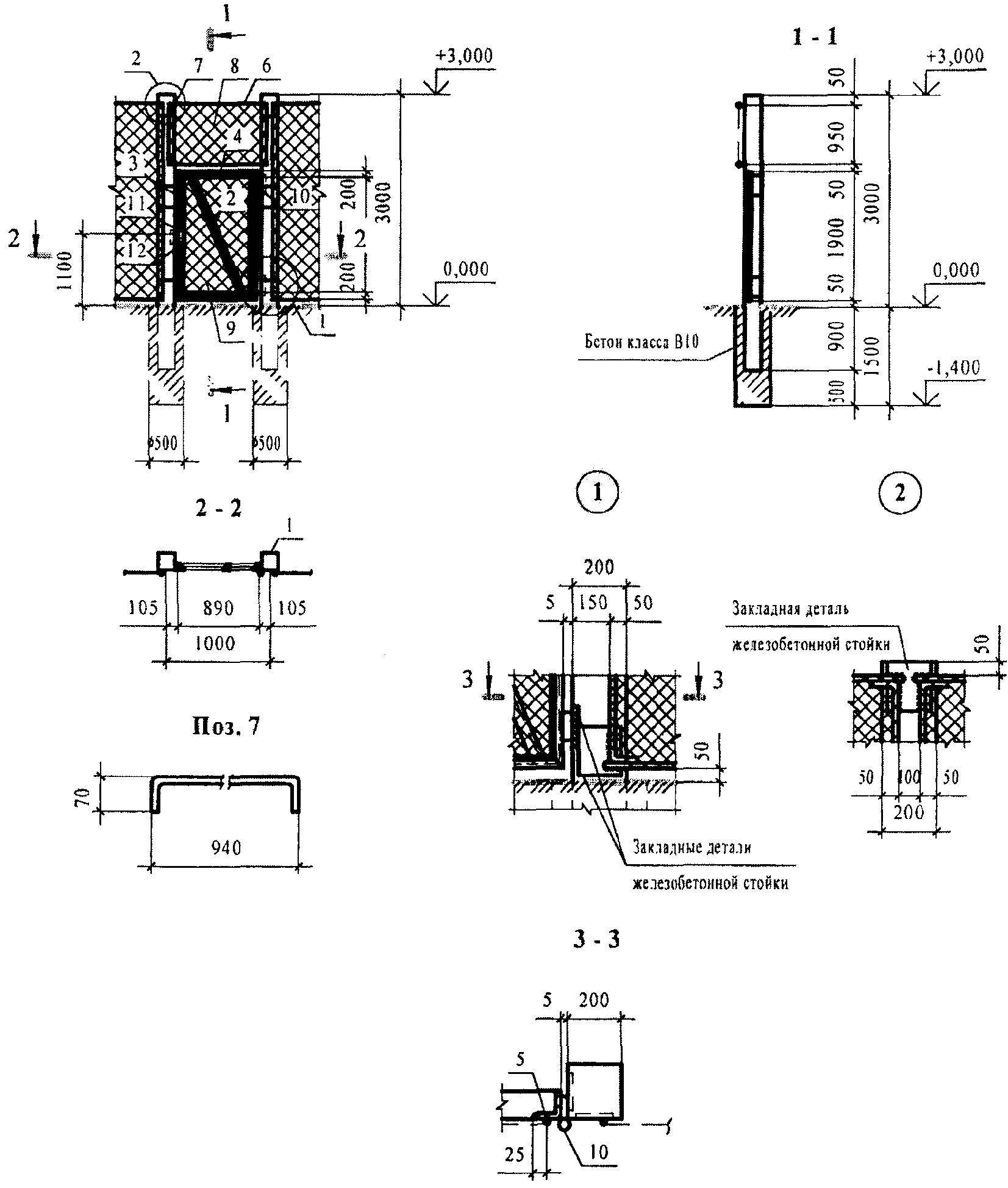

1 - стойка железобетонная; 2, 3, 4 - уголок;

5, 6 - сталь круглая; 7 - изделие крепежное; 8, 9 - сетка

металлическая; 10 - петля; 11 - ручка; 12 - замок

Рисунок 5.2.9 - Калитка в ограждении из металлической

сетки высотой 3,0 м на железобетонных стойках

Калитка в ограждении из металлической сетки высотой 3,0 м на металлических стойках (рисунок 5.2.10) состоит из опор и полотна. Каркас полотна состоит из обвязки и диагонального раскоса и выполняется из металлического уголка 50 x 50 x 5 мм, по периметру каркаса приваривается металлическая сетка. Полотно калитки навешивается на опоры с помощью петель. В качестве опор применяются металлические трубы 70 x 70 x 4 мм. Калитка оборудуется замковым устройством. Перечень материалов и изделий, предназначенных для изготовления калитки в ограждении из металлической сетки высотой 3,0 м на металлических стойках, приведен в таблице 5.2.10.
