Графическое обозначение ИТСОН
|
Содержание обозначений и сокращений
|
|
|
Ограждение сплошного заполнения (буквами указывается тип заполнения: дер. - деревянное; ж/б - железобетонное; кирп. - кирпичное; жерд. - жердевое)
|
|
|
Ограждение сплошного заполнения с противопобеговым козырьком
|
|
|
Охранное освещение на ограждении с односторонним расположением светильников (цифрой указано расстояние между светильниками)
|
|
|
Охранное освещение на ограждении с двухсторонним расположением светильников (цифрой указано расстояние между светильниками)
|
|
|

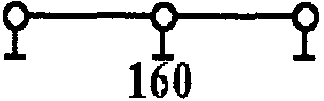

Охранное освещение на отдельно стоящих опорах
|
|
|
Прожектор
|
|
|
Ограждение из проволоки на отдельно стоящих опорах (цифрой указано количество нитей)
|
|
|
Ограждение (буквами указывается тип заполнения: сет. - сетчатое; решет. - решетчатое; смеш. - смешанное)
|
|
|

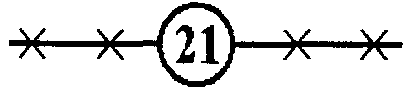

Ограждение из колючей проволоки на отдельно стоящих опорах (цифрой указано количество нитей)
|
|
|

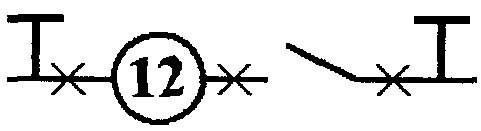

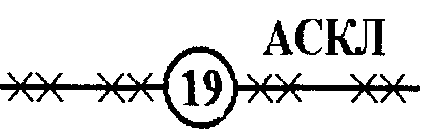

Ограждение из нитей колючей ленты на отдельно стоящих опорах (буквами указывается вид нитей: КЛ - колючая лента; СКЛ - скрученная колючая лента; АКЛ - армированная колючая лента; АСКЛ - армированная скрученная колючая лента; цифрой указано количество нитей)
|
|
|
Знак предупредительный
|
|
|
Ограждение из колючей проволоки с калиткой
|
|
|
Заграждение инженерное, из колючей проволоки. Цифрой указана протяженность, в метрах
|
|
|

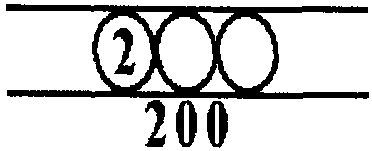

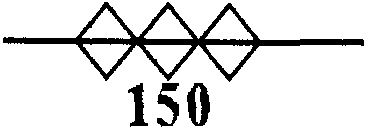

Заграждение инженерное из спиралей. Цифрами указано количество рядов и протяженность в метрах
|
|
|

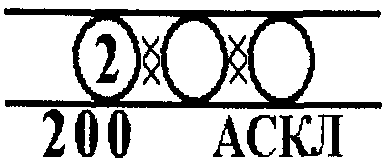

Спираль из колючей ленты (буквами указывается вид нитей: АКЛ - армированная колючая лента; АСКЛ - армированная скрученная колючая лента). Цифрами указано количество рядов и протяженность, в метрах
|
|
|

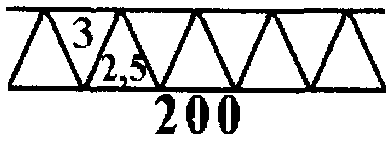

Заграждение инженерное, противопобеговое различного типа (цифрами указаны высота (3) и ширина (2,5), протяженность (200) заграждения, в метрах)
|
|
|

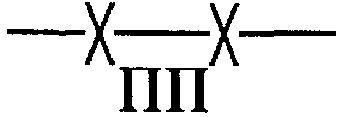

Заграждения инженерные, переносные противопобеговые
|
|
|
Башмаки тормозные на рельсах
|
|
|
Зажим - укосина на рельсах
|
|
|
Надолбы и ежи противотаранные (буквами указывается материал: М - металические; дер. - деревянные; К - каменные; Б - бетонные). Цифрой обозначена протяженность, в метрах
|
|
|
Барьеры и противотаранные заграждения из строительных материалов, деталей и конструкций. Цифрой обозначена протяженность, в метрах
|
|
|
Упор противотаранный с приводом (М - механическим; ЭМ - электромеханическим; ЭГ - электрогидравлическим)
|
|
|

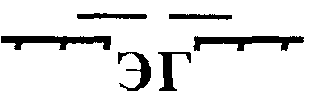

Платформа противотаранная с приводом (М - механическим; ЭМ - электромеханическим; ЭГ - электрогидравлическим)
|
|
|
Шлагбаум жесткий с приводом
|
|
|
Шлагбаум гибкий
|
|
|
Барьер противотаранный. Цифрой показана протяженность, в метрах
|
|
|
Барьер противотаранный из троса. Цифрой показана протяженность, в метрах
|
|
|
Ворота распашные в ограждениях
|
|
|
Ворота двустворчатые раздвижные в ограждениях
|
|
|
Ворота одностворчатые раздвижные в ограждениях
|
|
|
Калитка (дверь) с электромеханическим замковым устройством
|
|
|
Устройство электрическое для открывания дверей на расстоянии
|
|
|
Вышка наблюдательная
|
|
|
Площадка наблюдательная с односторонней лестницей
|
|
|
Площадка наблюдательная с двусторонними лестницами
|
|
|
Площадка наблюдательная шарнирно-откидная
|
|
|
Эстакада передвижная для досмотра автотранспорта
|
|
|
Эстакада стационарная для досмотра автомобильного и железнодорожного транспорта
|
|
|
Яма досмотровая
|
|
|
Вышка для досмотра железнодорожных вагонов и локомотива
|
|
|

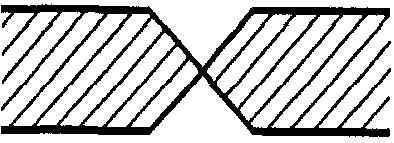

Контрольно-следовая полоса (КСП) с проходом для караула и инспекторов дежурной смены
|
|
|
Тропа наряда
|
|
|

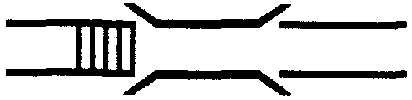

Тропа наряда с переходным мостиком и откосной лестницей
|
|
|
Гриб постовой
|
|
|
Будка постовая
|
|
|
Блокпост
|
|
|
Пост глухой привязи
|
|
|
Пост свободного окарауливания
|
|
|
Помещение с выгулом для служебной собаки
|
|
|
Контрольно-пропускной пункт (КПП), комендантско-диспетчерский пункт
|
|
|

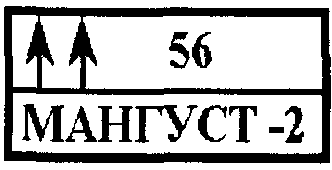

Система контроля за хранением и выдачей оружия типа "Мангуст-2". Цифрой обозначено количество единиц оружия
|
|
|
Окоп стрелковый (красный цвет)
|
|
|
Участок траншеи с ходом сообщения (красный цвет)
|
|
|
Щель
|
|
|
Блиндаж
|
|
|
Убежище легкого типа
|
|
|
Сооружение пулеметное сборно-разборное металлическое на одного стрелка
|
|
|
Сооружение пулеметное сборно-разборное металлическое на двух стрелков
|
|
|
Электростанция дизельная
|
|
|
Подстанция трансформаторная
|
|
|
Датчик обнаружения емкостной
|
|
|
Датчик обнаружения трибоэлектрический
|
|
|
Датчик обнаружения сейсмический
|
|
|
Датчик обнаружения индуктивный
|
|
|
Датчик обнаружения инфракрасный. Излучающее устройство
|
|
|
Датчик обнаружения инфракрасный. Приемное устройство
|
|
|
Датчик обнаружения радиолучевой. Общее обозначение
|
|
|
Датчик обнаружения радиолучевой. Передающее устройство
|
|
|
Датчик (прибор) обнаружения магнитомодуляционный
|
|
|

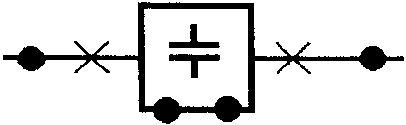

Линейная часть емкостной системы обнаружения на отдельно стоящих опорах
|
|
|

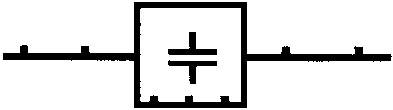

Линейная часть емкостной системы обнаружения на ограждении сплошного заполнения
|
|
|

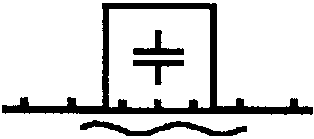

Козырек емкостной системы обнаружения. Волнистая линия обозначает прикрытие полотна основного ограждения сигнализационным проводом
|
|
|
Датчик обнаружения трибоэлектрический на ограждении сплошного заполнения
|
|
|

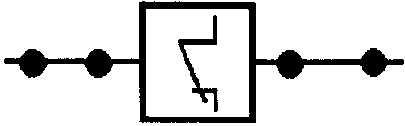

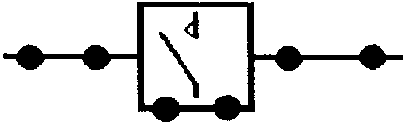

Линейная часть электромеханического датчика обнаружения натяжного действия с замыкающимися контактами
|
|
|
Линейная часть электромеханического датчика обнаружения с размыкающимися контактами
|
|
|

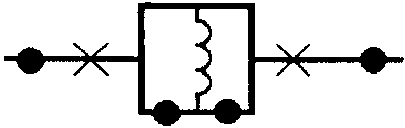

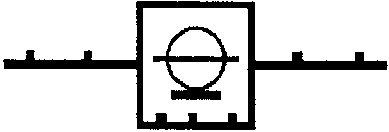

Датчик обнаружения индуктивный с линейной частью на отдельно стоящих опорах
|
|
|
Рубеж обнаружения (стрелка обращена в сторону внутренней запретной зоны). Вертикальная линия обозначает линию охраны, горизонтальная - поверхность земли. Цифрами обозначены размеры рубежа обнаружения: 3,7 - высота; 3 - глубина; 3,5 - 4 - ширина во внутренней запретной зоне над землей и в земле, в метрах; 0,5 и 6 - ширина во внешней запретной зоне над землей и в земле, в метрах
|
|
|
Линейная часть электризуемого заграждения отталкивающего действия
|
|
|
Радиостанция переносная (цифрой указывается тип радиостанции)
|
|
|
Пульт управления техническими средствами охраны
|
|
|
Станционные устройства технических средств охраны (с буквами: Н - "Ночь-12", Э - "Эдельвейс" и т.п.)
|
|
|
Установка прикладного телевидения
|
|
|
Камера передающая телевизионная с поворотным устройством
|
|
|
Камера передающая телевизионная без поворотного устройства
|
|
|
Устройство видеоконтрольное
|
|
|
Громкоговоритель
|
|
|
Звонок электрический. Общее обозначение
|
|
|
Сирена, ревун, гудок
|
|
|
Аппарат телефонный. Общее обозначение
|
|
|
Гнездо (розетка) для подключения телефонного аппарата, микротелефонной трубки
|
|
|
Коммутатор телефонный
|
|
|
Устройство вызывное средств оповещения
|
|
|
Кабина с переговорным устройством и аппаратурой контроля
|
|
|
Экран отражающий для радиолучевых датчиков обнаружения
|
|
|
Батарея (аккумуляторная или гальваническая) типа 5НК-80
|
|
|

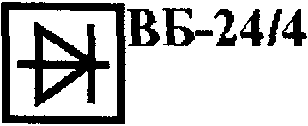

Блок выпрямительный типа ВБ-24/4
|
|
|

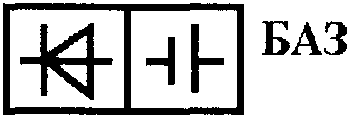

Блок автоматики и заряда типа БАЗ
|
|
|

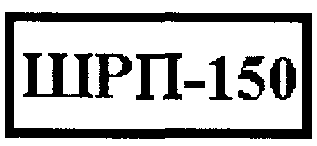

Шкаф распределительный типа ШРП-150
|
|
|
Заземление
|
