Таблица 2.1.2 - Технические данные спиралей из АСКЛ и АКЛ

Спирали из АСКЛ (рисунок 2.1.3) изготавливают с помощью комплекта "Самшит", наматывая АСКЛ на специальный барабан с последующим скреплением соседних витков металлическими скобами.

1 - скрутка проволочная; 2 - скоба специальная; 3 - АСКЛ

Рисунок 2.1.3 - Спираль из АСКЛ

Скрепление витков осуществляют в определенном порядке в пяти местах по окружности. Спирали из АСКЛ являются высоко эффективным элементом заграждений.

Спираль АКЛ 955/440-100 (955 - диаметр спирали в мм, 440 - количество витков, 100 - максимальная длина спирали в метрах) изготавливается в заводских условиях.

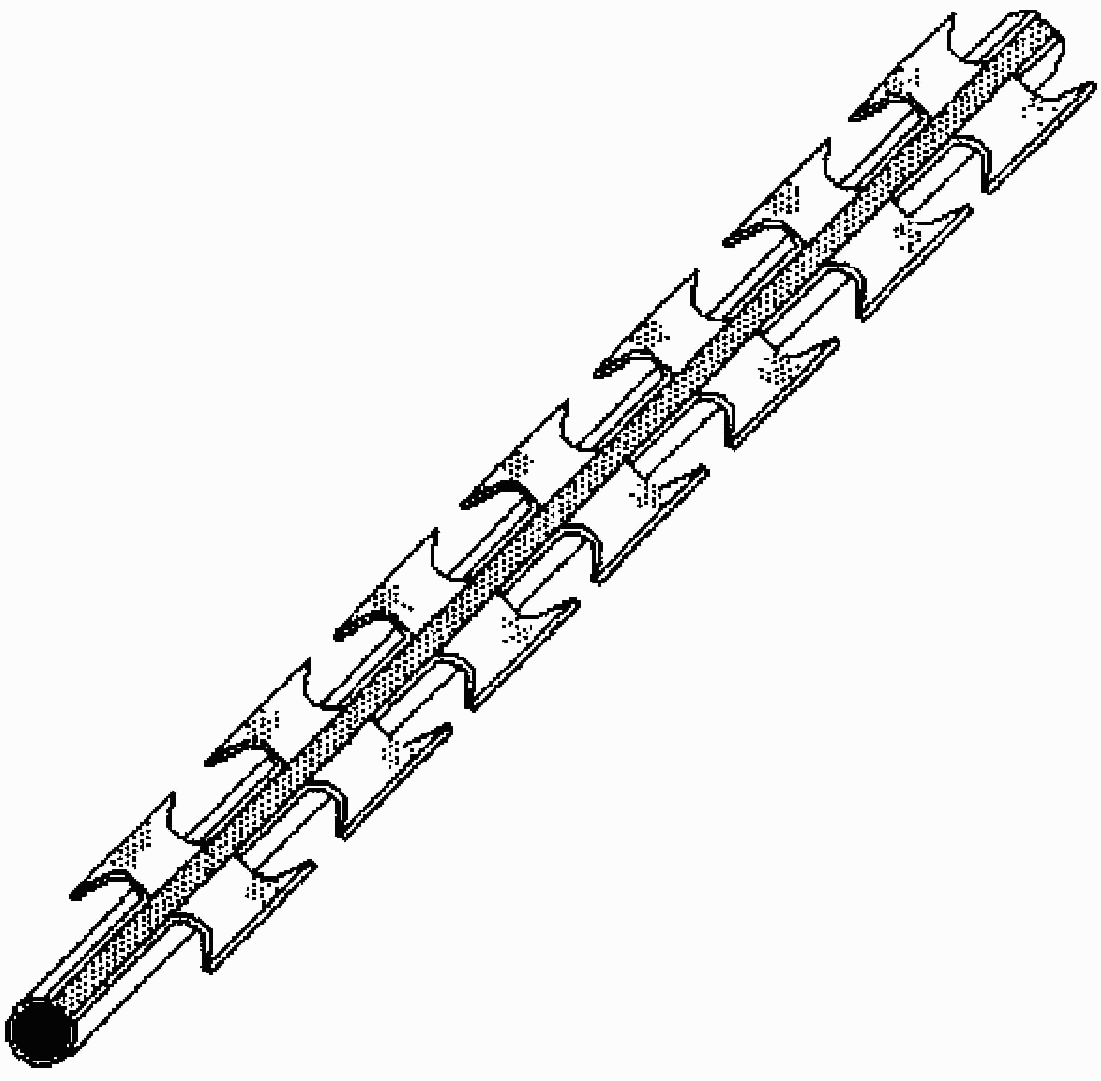

Армирующая проволока в ней (в отличие от АСКЛ) обвальцована колючей лентой, шипы располагаются без разворота (рисунок 2.1.4).

Рисунок 2.1.4 - Отрезок спирали АКЛ

Спираль АКЛ обладает всеми свойствами спирали АСКЛ и устанавливается на местности с использованием прицепа.

1 - брусок; 2 - нить АКЛ несущая; 3 - нить АКЛ усиливающая;

4 - спираль АКЛ; 5, 6 - гвоздь; 7 - полотно забора

Рисунок 2.1.5 - Козырек из спирали АКЛ

на деревянном ограждении

Перечень изделий и материалов для изготовления трех погонных метров козырька из спирали приведен в таблице 2.1.3. Кронштейны крепятся гвоздями к каждому столбу забора под углом 20° в направлении внешней запретной зоны.

Верхняя горизонтальная нить АКЛ прокладывается на уровне 2/3 высоты спирали, а нижняя должна располагаться от верха полотна забора не более чем на 250 мм.

Над полотном забора прокладывается нить АКЛ. Она крепится к торцам досок гвоздями (2,5 x 60 мм).
