3.6. Построение знаков-указателей

Построение указателей осуществляется на основе пропорции. За единицу принимается 36 сантиметров - высота знака по ГОСТ Р 52290-2004 с полями. Все размеры строятся по принципу кратности 36 (72/36; 4/36; 28/36 и т.д.).

На рисунках 7 - 22 представлено построение знаков-указателей различных типов.

В качестве критериев разделения знаков-указателей на типы выделены:

- Указание дистанции до объекта;

- Указание QR-кода;

- Указание названия объекта.

Знаки-указатели могут быть объединены в блоки. При объединении указателей в блоки, не рекомендуется делать более пяти ярусов.

Построение стрелок производится также на основе пропорции. Все размеры строятся по тому же принципу кратности 36.

На рисунках 23 и 24 представлены примеры блоков знаков-указателей.

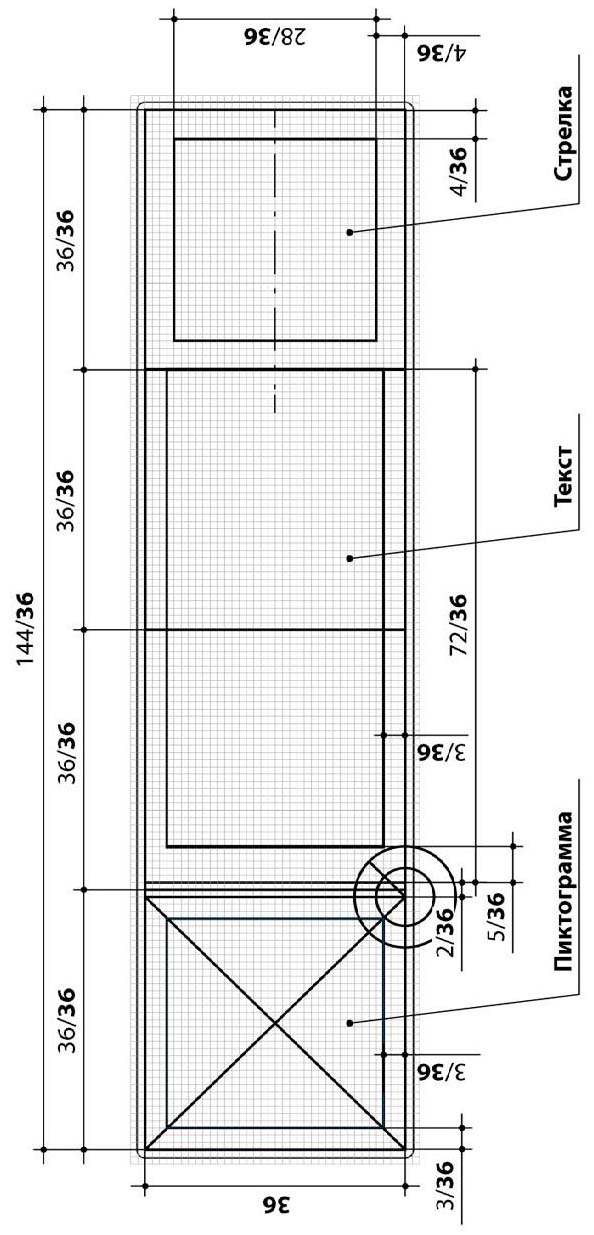

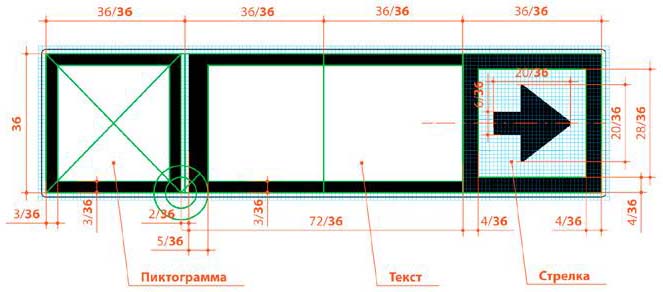

Рисунок 7. Построение указателя с указанием типа объекта, без обозначения дистанции и QR-кода 1

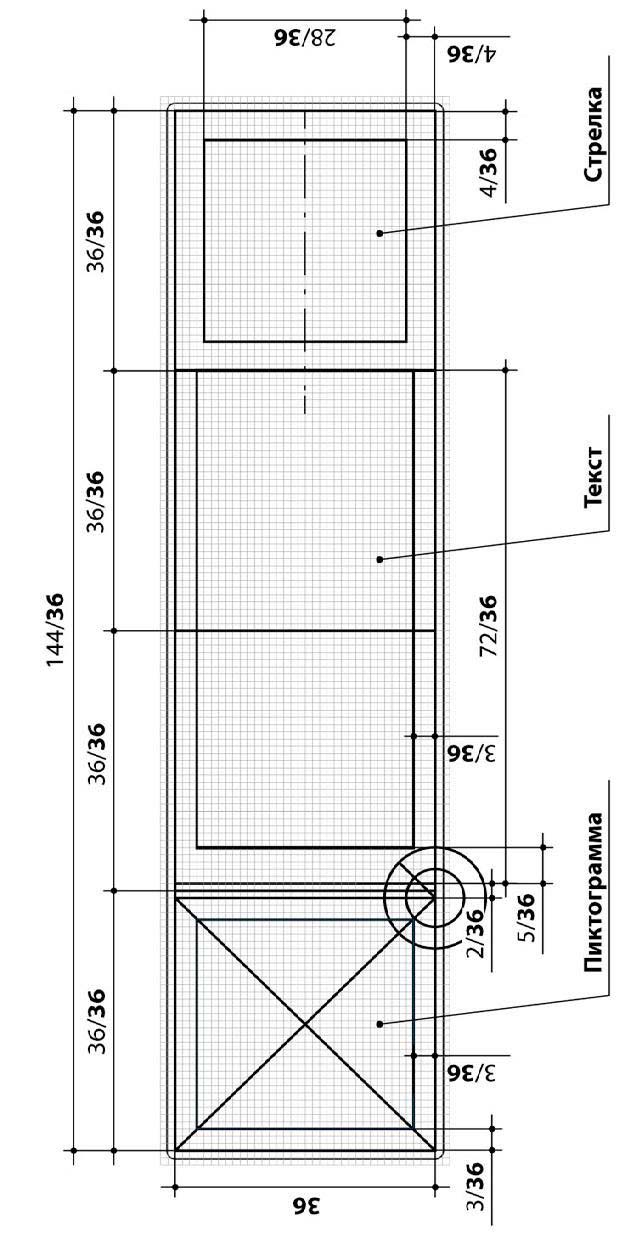

Рисунок 8. Построение указателя с указанием типа объекта, без обозначения дистанции и QR-кода 2

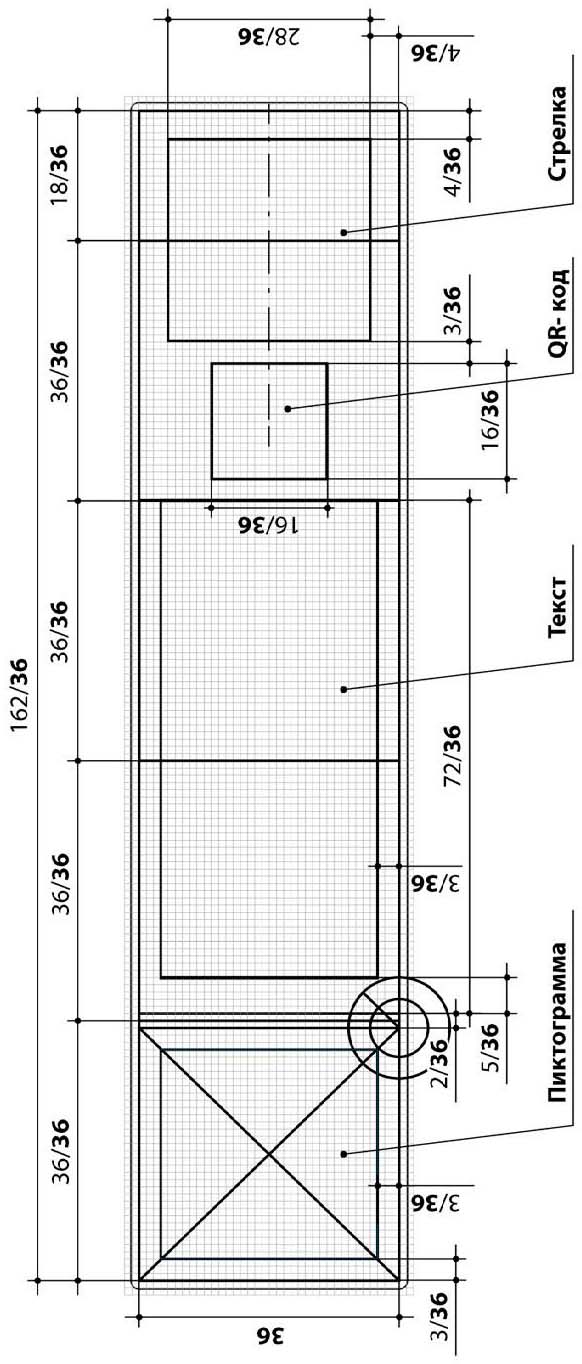

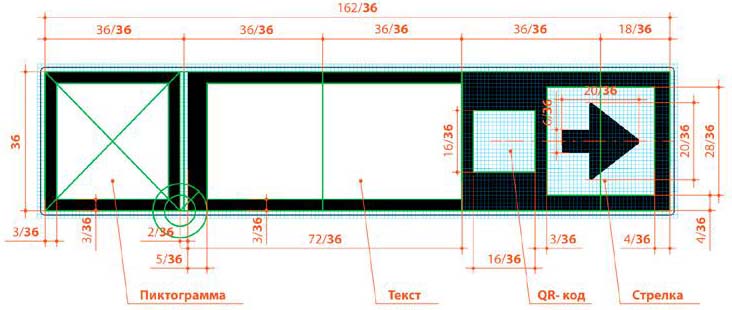

Рисунок 9. Указатель с указанием типа объекта и QR-кода, без обозначения дистанции до объекта 1

Рисунок 10. Указатель с указанием типа объекта и QR-кода, без обозначения дистанции до объекта 2

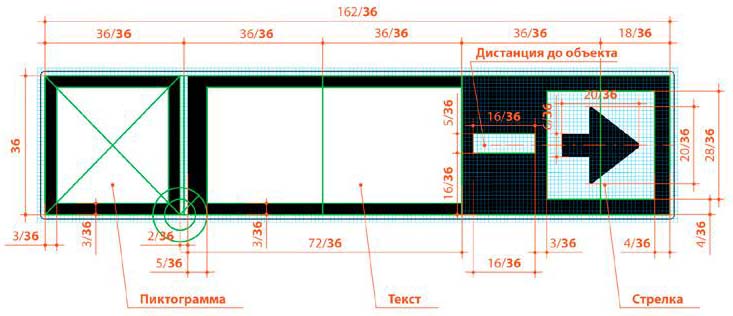

Рисунок 11. Указатель с указанием типа объекта и дистанции до него, без QR-кода 1

Рисунок 12. Указатель с указанием типа объекта и дистанции до него, без QR-кода 2

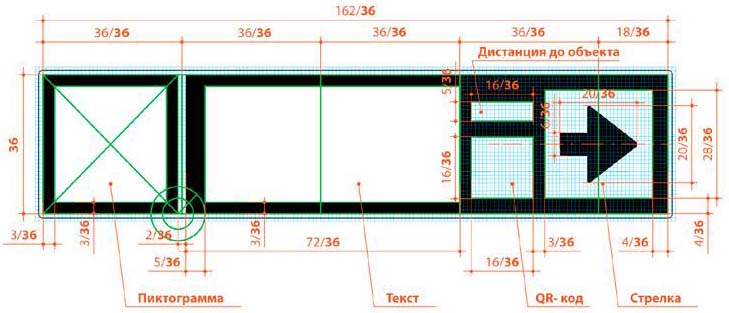

Рисунок 13. Указатель с указанием типа объекта, дистанции до него и QR-кода 1

Рисунок 14. Указатель с указанием типа объекта, дистанции до него и QR-кода 2

Рисунок 15. Указатель с указанием типа и названия объекта, без обозначения дистанции до него и QR-кода 1

Рисунок 16. Указатель с указанием типа и названия объекта, без обозначения дистанции до него и QR-кода 2

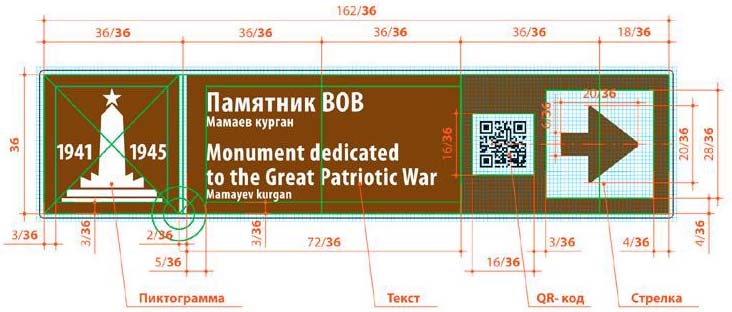

Рисунок 17. Указатель с указанием типа, названия объекта и QR-кода, без обозначения дистанции до объекта 1

Рисунок 18. Указатель с указанием типа, названия объекта и QR-кода, без обозначения дистанции до объекта 2

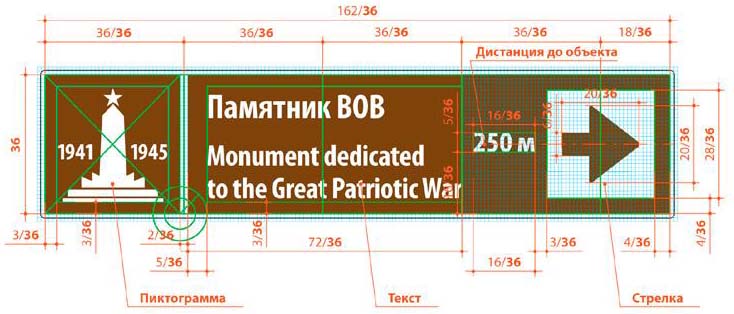

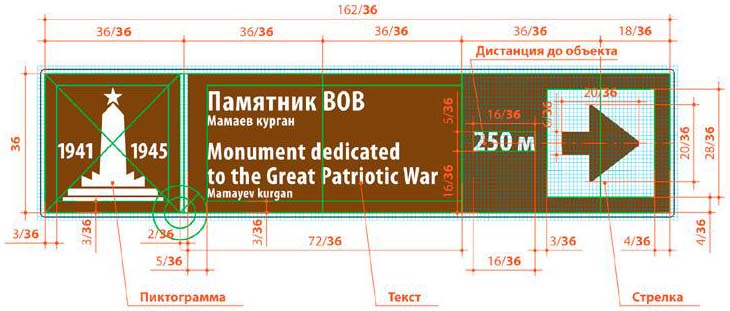

Рисунок 19. Указатель с указанием типа, названия объекта и дистанции до него, без QR-кода 1

Рисунок 20. Указатель с указанием типа, названия объекта и дистанции до него, без QR-кода 2

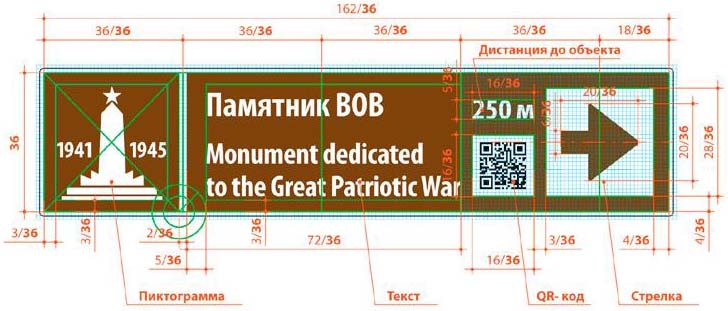

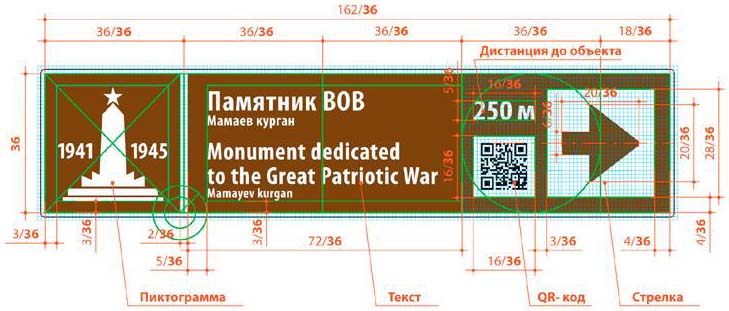

Рисунок 21. Указатель с указанием типа и названия объекта, с обозначением дистанции до него и QR-кода 1

Рисунок 22. Указатель с указанием типа и названия объекта, с обозначением дистанции до него и QR-кода 2

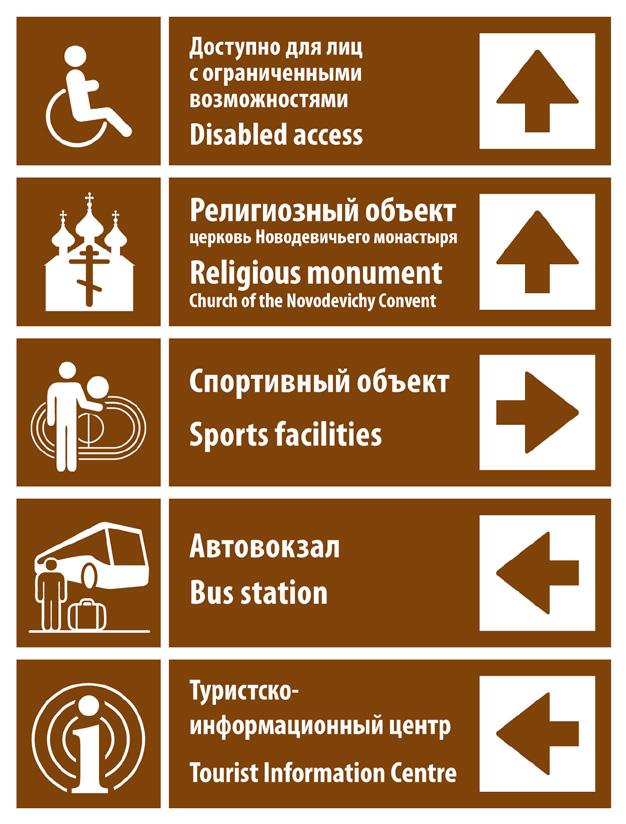

Рисунок 23. Блоки указателей без указания расстояния до объекта и QR-кода

Рисунок 24. Блоки указателей с указанием расстояния до объекта и QR-кода (не приводится)
