Правила, утвержденные данным документом, действуют до 31 декабря 2030 года.
Приказ Росводресурсов от 02.06.2016 N 114 "Об утверждении Правил использования водных ресурсов Цимлянского водохранилища" (Зарегистрировано в Минюсте России 19.09.2016 N 43705)

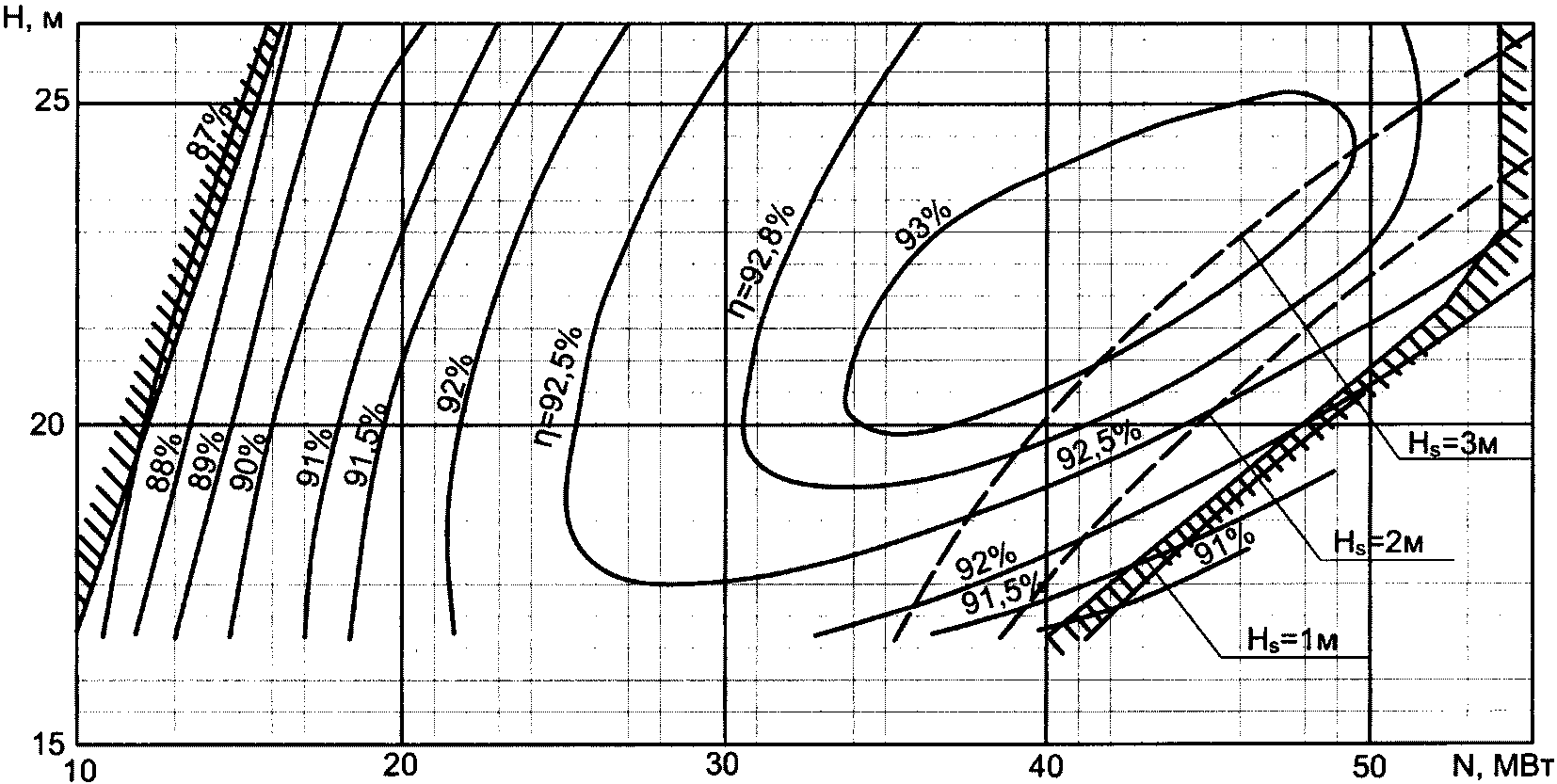

Эксплуатационная характеристика турбин ПЛ 30-887-В-660, гидроагрегаты N 2, N 3

Эксплуатационная характеристика турбин ПЛ 30-887-В-660,

гидроагрегаты N 2, N 3

Рисунок 5

H - напор гидротурбины;

Hs - высота отсасывании, отсчитывается от оси поворота лопастей рабочего колеса до уровня нижнего бьефа;

N - мощность на валу гидротурбины;

Рисунок 6 - коэффициент полезного действия турбины.

Эксплуатационная характеристика турбины ПЛ 495-ВБ-660, гидроагрегат N 1 Эксплуатационная характеристика турбины ПЛ 30-В-660, гидроагрегат N 4
