"Пособие по применению "Методики определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности" (утв. ФГБУ ВНИИПО МЧС России)

Таблица 18. Время блокирования tбл ОФП путей эвакуации

Таблица 18

Время блокирования tбл ОФП путей эвакуации

N выхода

Оси расположения

Время блокирования, с

CO2

CO

HCl

T

O2

Потеря видимости

В1

Блокирован

В2

> 200

> 200

200

> 200

> 200

110

В3

> 200

> 200

> 200

> 200

> 200

200

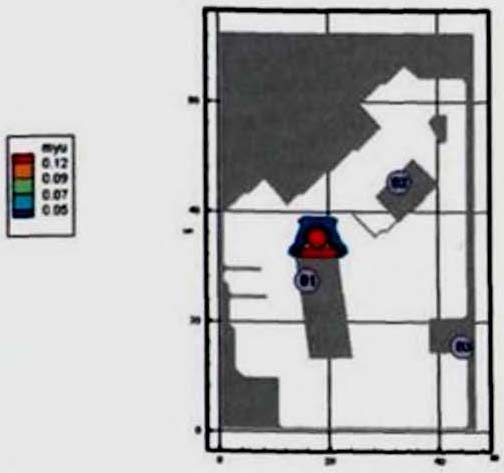

Рисунок 168

Рис. 129. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 30 с

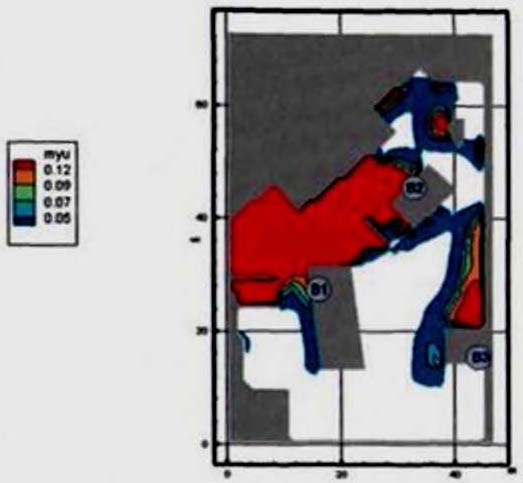

Рисунок 169

Рис. 130. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 110 с

Рисунок 170

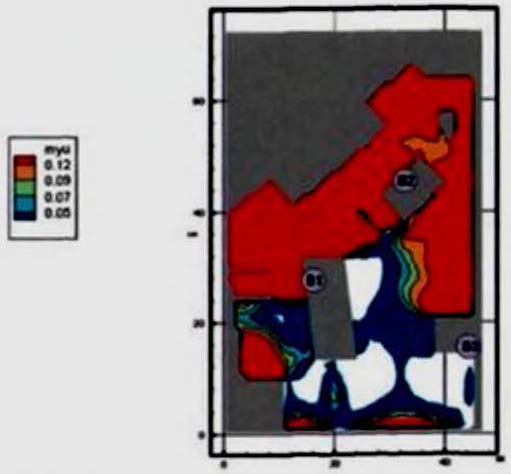

Рис. 131. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 150 с

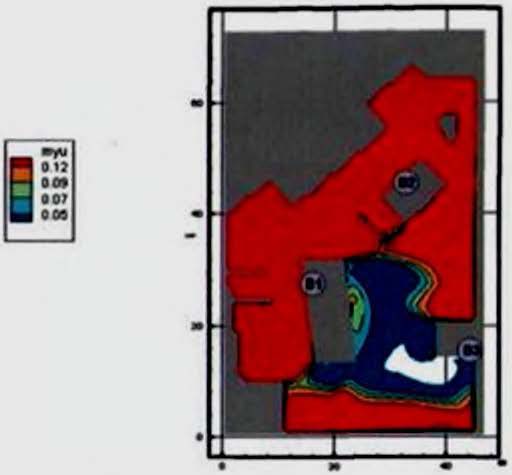

Рисунок 171

Рис. 132. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 170 с

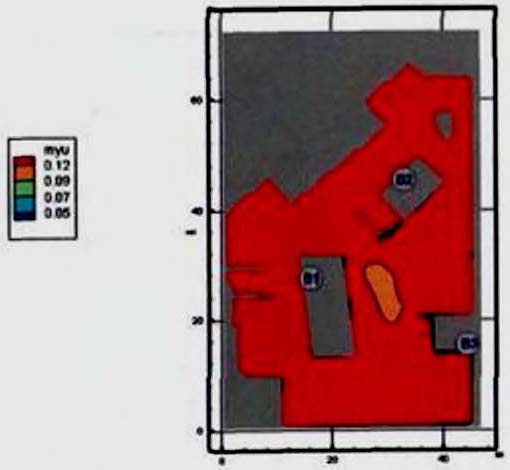

Рисунок 172

Рис. 133. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 200 с

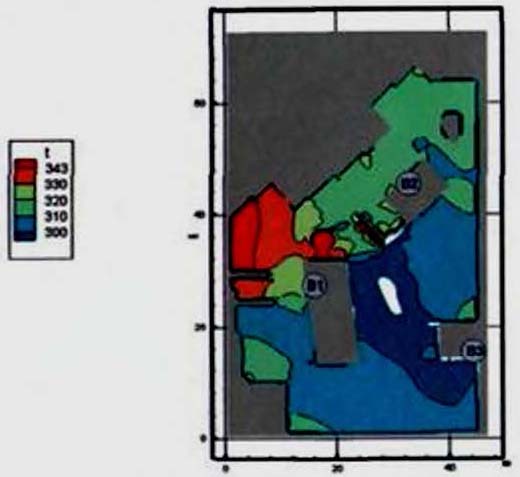

Рисунок 173

Рис. 134. Поля температуры (K) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 200 с

Рисунок 174

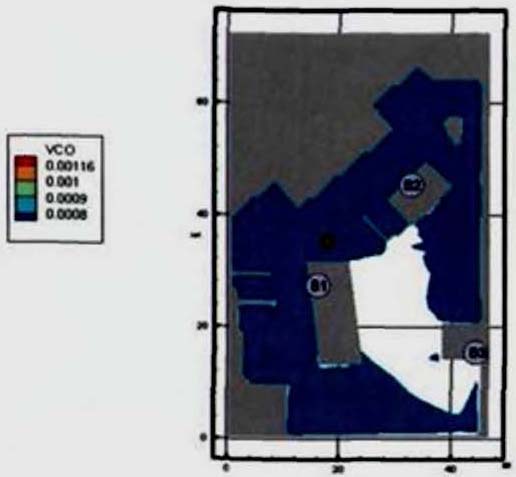

Рис. 135. Концентрация CO (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 200 с

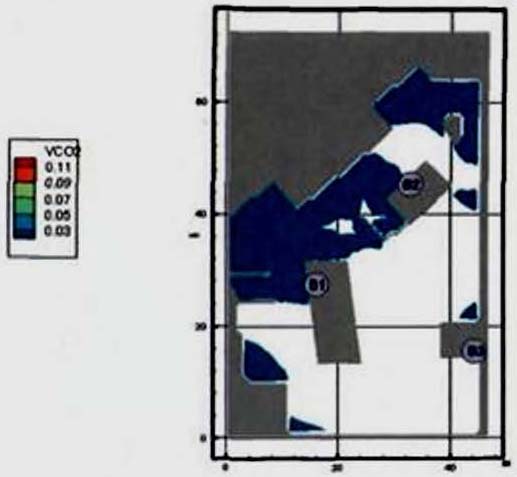

Рисунок 175

Рис. 136. Концентрация CO2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 200 с

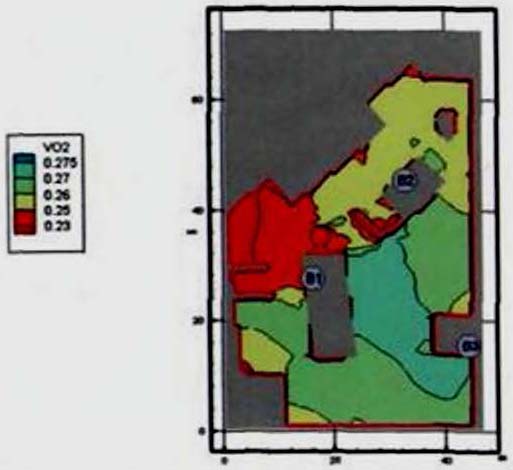

Рисунок 176

Рис. 137. Концентрация O2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 200 с

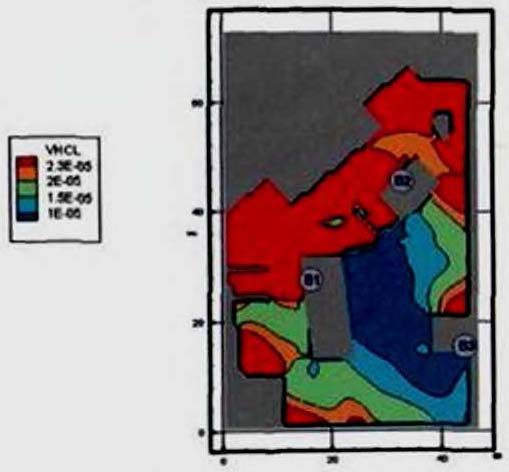

Рисунок 177

Рис. 138. Концентрация HCl (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 200 с

Сценарий 1 Сценарий 2
