"Пособие по применению "Методики определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности" (утв. ФГБУ ВНИИПО МЧС России)

Таблица 3. Время блокирования tбл ОФП путей эвакуации

Таблица 3

Время блокирования tбл ОФП путей эвакуации

N выхода

Оси расположения

Время блокирования, с

CO2

CO

HCl

T

O2

Потеря видимости

1

Блокирован

2

> 300

300

> 70

> 100

> 100

70

3

> 300

> 300

> 80

> 100

> 100

80

4

> 300

> 300

> 100

> 100

> 100

100

5

> 300

> 300

> 300

> 300

> 300

> 300

6

> 300

> 300

> 300

> 300

> 300

> 300

7

> 300

> 300

300

> 300

> 300

250

Рисунок 45

Рис. 22. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 20 с

Рисунок 46

Рис. 23. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 60 с

Рисунок 47

Рис. 24. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 70 с

Рисунок 48

Рис 25. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 80 с

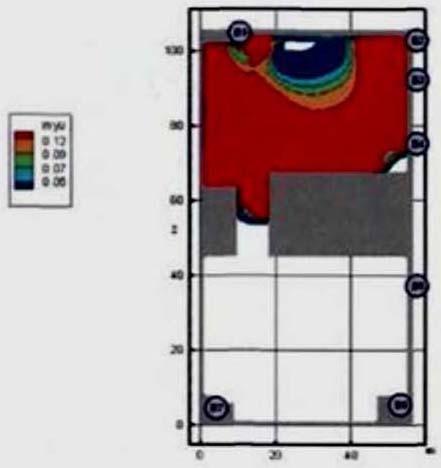

Рисунок 49

Рис. 26. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 100 с

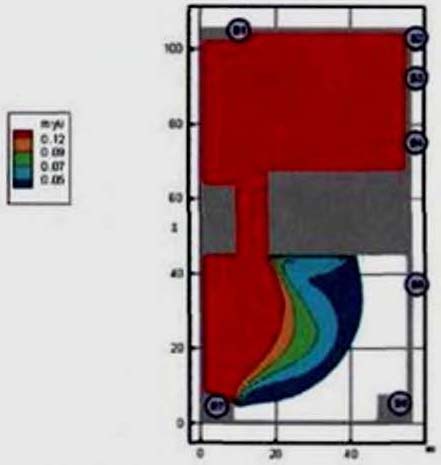

Рисунок 50

Рис. 27. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 250 с

Рисунок 51

Рис 28. Оптическая плотность (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 300 с

Рисунок 52

Рис. 29. Поля температуры (K) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 100 с

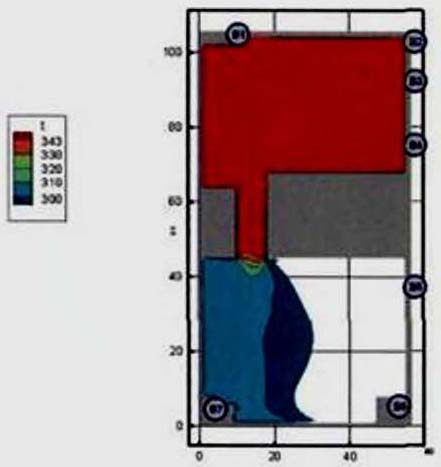

Рисунок 53

Рис. 30. Поля температуры (K) в горизонтальном сечении

на высоте 1,7 м от уровня попа в момент времени 300 с

Рисунок 54

Рис. 31. Концентрация CO (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 300 с

Рисунок 55

Рис. 32. Концентрация CO2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 300 с

Рисунок 56

Рис. 33. Концентрация O2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 100 с

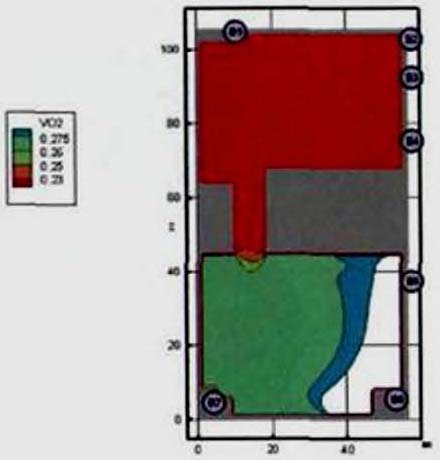

Рисунок 57

Рис. 34. Концентрация O2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 300 с

Рисунок 58

Рис. 35. Концентрация HCl (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 70 с

Рисунок 59

Рис. 36. Концентрация HCl (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 80 с

Рисунок 60

Рис. 37. Концентрации HCl (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 100 с

Рисунок 61

Рис. 38. Концентрации HCl (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 300 с

Сценарий 2 Сценарий 3
