Приложение N 9. Расходная характеристика турбины Юмагузинской ГЭС

Приложение N 9

к Правилам использования

водных ресурсов Юмагузинского

водохранилища на р. Белой,

утвержденным приказом Росводресурсов

от 2 июня 2016 г. N 113

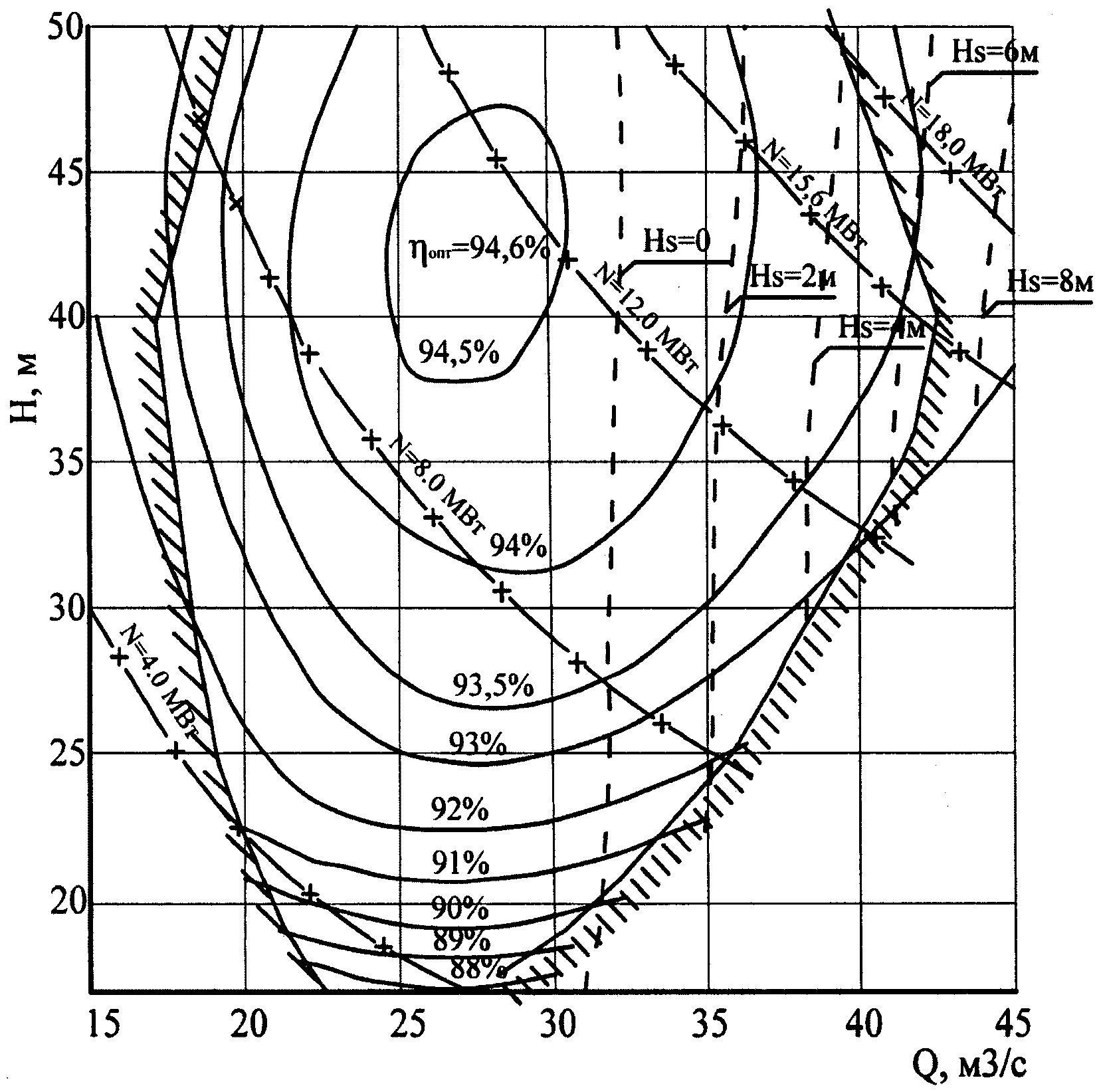

РАСХОДНАЯ ХАРАКТЕРИСТИКА ТУРБИНЫ ЮМАГУЗИНСКОЙ ГЭС

Рисунок 12

1. Тип установки - вертикальная в металлической спиральной камере

2. Диаметр рабочего колеса D1 = 2300 мм

3. Частота вращения n = 300,0 об/мин

4. H - напор гидротурбины

5. N - мощность гидротурбины

6. Рисунок 13 - коэффициент полезного действия гидротурбины

7. Hs - высота отсасывания, отсчитывается от оси поворота лопастей рабочего колеса до уровня нижнего бьефа

Рисунок 14 - линия ограничения максимальной мощности

Рисунок 15 - линия ограничения минимальной мощности
