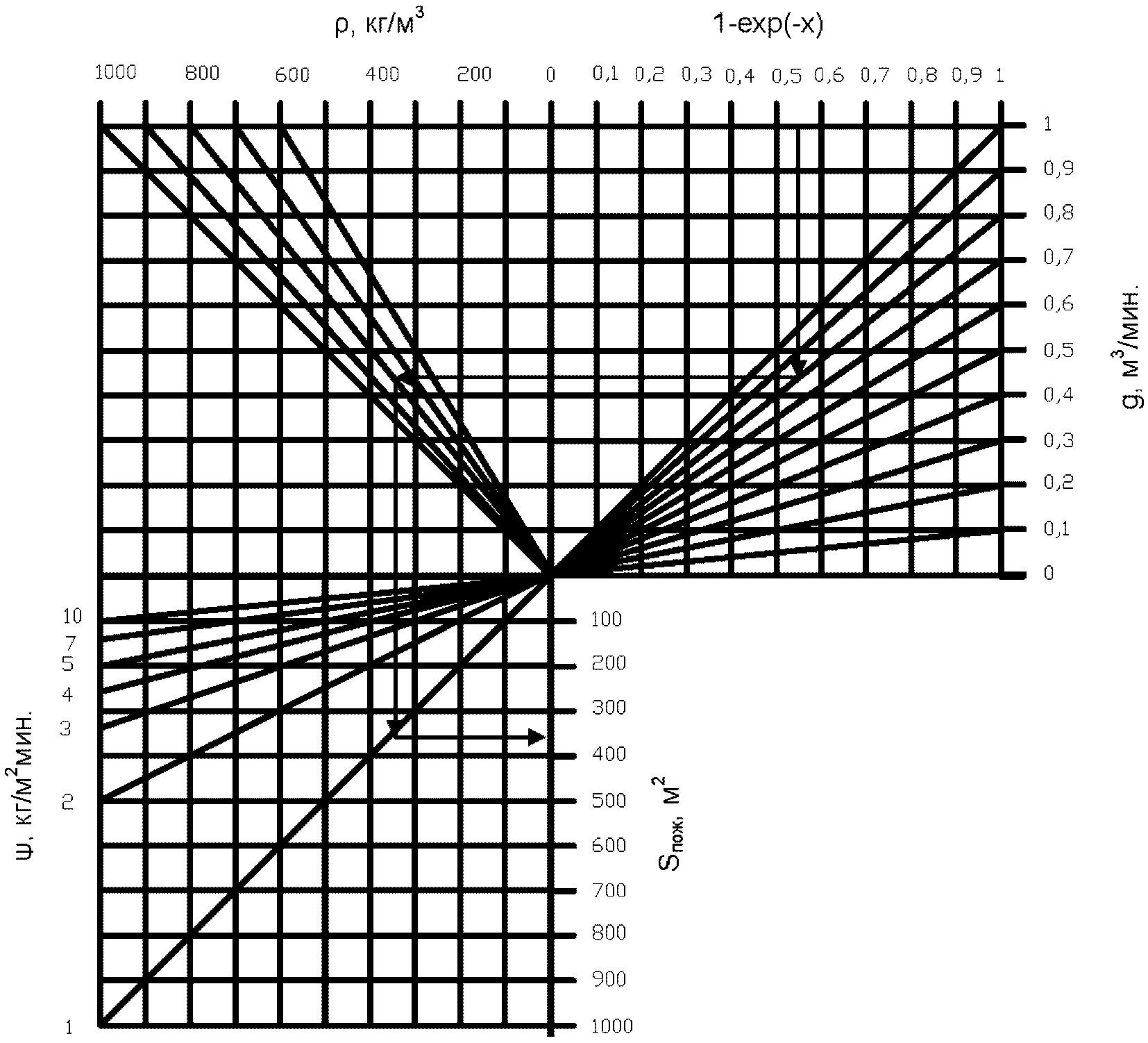

Рисунок Б.6. Номограмма для определения площади пожара в случае горения свободно растекающихся ЛВЖ и ГЖ, а также расплавов твердых горючих материалов

Рисунок Б.6 - Номограмма для определения площади пожара в случае горения свободно растекающихся ЛВЖ и ГЖ, а также расплавов твердых горючих материалов

По номограмме определяется величина площади пожара. На горизонтальной оси определяется точка, соответствующая значению функции f(x). Из этой точки проводится отрезок вниз до пересечения с прямой, соответствующей значению расхода жидкости g. Затем из точки пересечения проводится отрезок влево до пересечения с прямой, соответствующей значению плотности жидкости . Затем проводится отрезок вниз до пересечения с прямой, соответствующей значению массовой скорости выгорания . Проекция точки пересечения на вертикальную ось, расположенную справа, будет искомым значением площади пожара .
