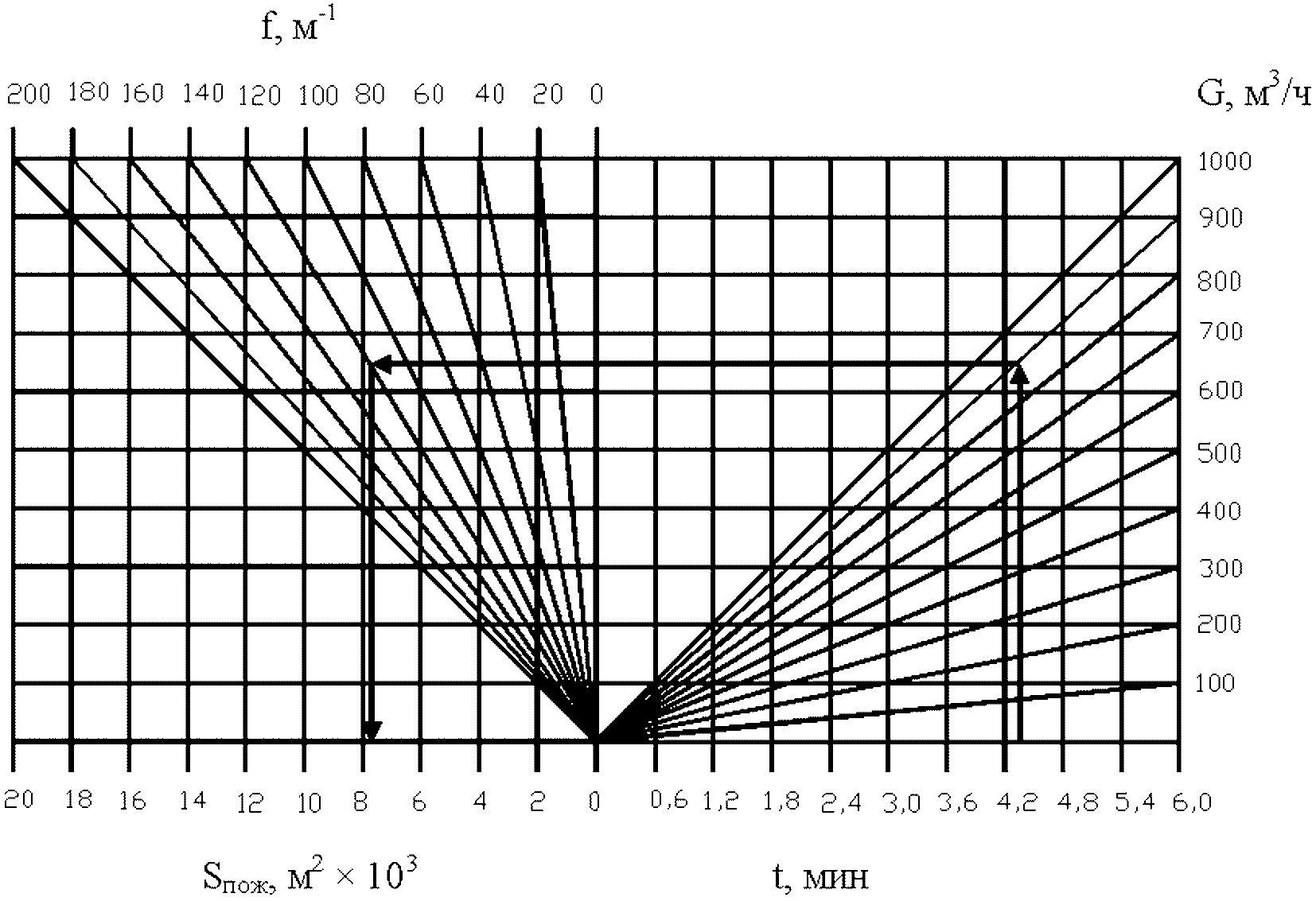

Рисунок Б.7. Номограмма для определения площади пожара в случае горения растекающегося ЛВЖ и ГЖ из магистральной линии насоса на неограниченную поверхность

Рисунок Б.7 - Номограмма для определения площади пожара в случае горения растекающегося ЛВЖ и ГЖ из магистральной линии насоса на неограниченную поверхность

Порядок определения показан стрелками. Сначала на горизонтальной оси определяется точка, соответствующая времени отключения трубопровода t. Из этой точки проводится отрезок вверх до пересечения с прямой, соответствующей значению производительности насоса G. Если значение G лежит между величинами, отображенными на номограмме, используется линейная интерполяция. Затем из точки пересечения проводится отрезок влево до пересечения с прямой, соответствующей значению коэффициента разлития . Из точки пересечения проводится отрезок вниз. Координата точки пересечения данного отрезка и горизонтальной оси является искомым значением площади пожара .
