Таблица 1. Число обрывов проволок, при наличии которых бракуются стальные канаты ПС, работающие со стальными и чугунными блоками

Таблица 1

Число обрывов проволок, при наличии которых

бракуются стальные канаты ПС, работающие со стальными

и чугунными блоками

Число несущих проволок в наружных прядях

Конструкции канатов

Тип свивки

Группа классификации (режима) механизма

М1, М2, М3 и М4

М5, М6, М7 и М8

Крестовая свивка

Односторонняя свивка

Крестовая свивка

Односторонняя свивка

на участке длиной

6d

30d

6d

30d

6d

30d

6d

30d

N Рисунок 81 50

6 x 7(6 / 1)

2

4

1

2

4

8

2

4

6 x 7(1 + 6) + 1 x 7(1 + 6)

ЛК-О

6 x 7(1 + 6) + 1 о.с.

ЛК-О

8 x 6(0 + 6) + 9 о.с.

ЛК-О

51 Рисунок 82 N Рисунок 83 75

6 x 19(9 / 9 / 1)*

3

6

2

3

6

12

3

6

6 x 19(1 + 9 + 9) + 1 о.с.

ЛК-О

6 x 19(1 + 9 + 9) + 7 x 7(1 + 6)*

ЛК-О

76 Рисунок 84 N Рисунок 85 100

18 x 7(1 + 6) + 1 о.с.

ЛК-О

4

8

2

4

8

16

4

8

101 Рисунок 86 N Рисунок 87 120

8 x 19(9 / 9 / 1)*

5

10

2

5

10

19

5

10

6 x 19(12 / 6 / 1)

6 x 19(12 / 6 + 6F / 1)

6 x 25FS(12 / 12 / 1)*

6 x 19(1 + 6 + 6 / 6) + 7 x 7(1 + 6)

ЛК-Р

6 x 19(1 + 6 + 6 / 6) + 1 о.с.

ЛК-Р

6 x 25(1 + 6; 6 + 12) + 1 о.с.

ЛК-З

6 x 25(1 + 6; 6 + 12) + 7 x 7(1 + 6)

ЛК-З

121 Рисунок 88 N Рисунок 89 140

8 x 16(0 + 5 + 11) + 9 о.с.

ТК

6

11

3

6

11

22

6

11

141 Рисунок 90 N Рисунок 91 160

8 x 19(12 / 6 + 6F / 1)

6

13

3

6

13

26

6

13

8 x 19(1 + 6 + 6 / 6) + 1 о.с.

ЛК-Р

161 Рисунок 92 N Рисунок 93 180

6 x 36(14 / 7 + 7 / 7 / 1)*

7

14

4

7

14

29

7

14

6 x 30(0 + 15 + 15) + 7 о.с.

ЛК-0

6 x 36(1 + 7 + 7 / 7 + 14) + 1 о.с.*

ЛК-РО

6 x 36(1 + 7 + 7 / 7 + 14) + 7 x 7(1 + 6)*

ЛК-РО

181 Рисунок 94 N Рисунок 95200

6 x 31(1 + 6 + 6 / 6 + 12) + 1 о.с.

8

16

4

8

16

32

8

16

6 x 31 (1 + 6 + 6 / 6 + 12) + 7 x 7(1 + 6)

6 x 37(1 + 6 + 15 + 15) + 1 о.с.

ТЛК-О

201 Рисунок 96 N Рисунок 97 220

6 x 41(16 / 8 + 8 / 8 / 1)*

9

18

4

9

18

38

9

18

221 Рисунок 98 N Рисунок 99 240

6 x 37(18 / 12 / 6 / 1)

10

19

5

10

19

38

10

19

18 x 19(1 + 6 + 6 / 6) + 1 о.с.

ЛК-Р

241 Рисунок 100 N Рисунок 101 260

10

21

5

10

21

42

10

21

261 Рисунок 102 N Рисунок 103 280

11

22

6

11

22

45

11

22

281 Рисунок 104 N Рисунок 105 300

12

24

6

12

24

48

12

24

300 Рисунок 106 N

0,04 N

0,08 N

0,02 N

0,04 N

0,08 N

0,16 N

0,04 N

0,08 N

Примечания.

1. N - число несущих проволок в наружных прядях каната; d - диаметр каната, мм.

2. Если группа классификации механизма - М не указана в паспорте ПС, то ее определяют согласно приложению N 6 к настоящим ФНП.

3. Проволоки заполнения не считаются несущими, поэтому не подлежат учету. В канатах с несколькими слоями прядей учитываются проволоки только видимого наружного слоя. В канатах со стальным сердечником последний рассматривается как внутренняя прядь и не учитывается.

4. Число обрывов не следует путать с количеством оборванных концов проволок, которых может быть в 2 раза больше.

5. Для канатов конструкции с диаметром наружных проволок во внешних прядях, превышающим диаметр проволок нижележащих слоев, класс конструкции понижен и отмечен звездочкой.

6. При работе каната полностью или частично с блоками из синтетического материала или из металла с синтетической футеровкой отмечается появление значительного числа обрывов проволок внутри каната до появления видимых признаков обрывов проволок или интенсивного износа на наружной поверхности каната.

Такие канаты отбраковываются с учетом потери внутреннего сечения с применением методов неразрушающего контроля.

7. Незаполненные строки в графе "Конструкции канатов" означают отсутствие конструкций канатов с соответствующим числом проволок. При появлении таких конструкций канатов, а также для канатов с общим числом проволок более 300 число обрывов проволок, при которых канат бракуется, определяется по формулам, приведенным в нижней строке таблицы, причем полученное значение округляется до целого в большую сторону.

Рисунок 107

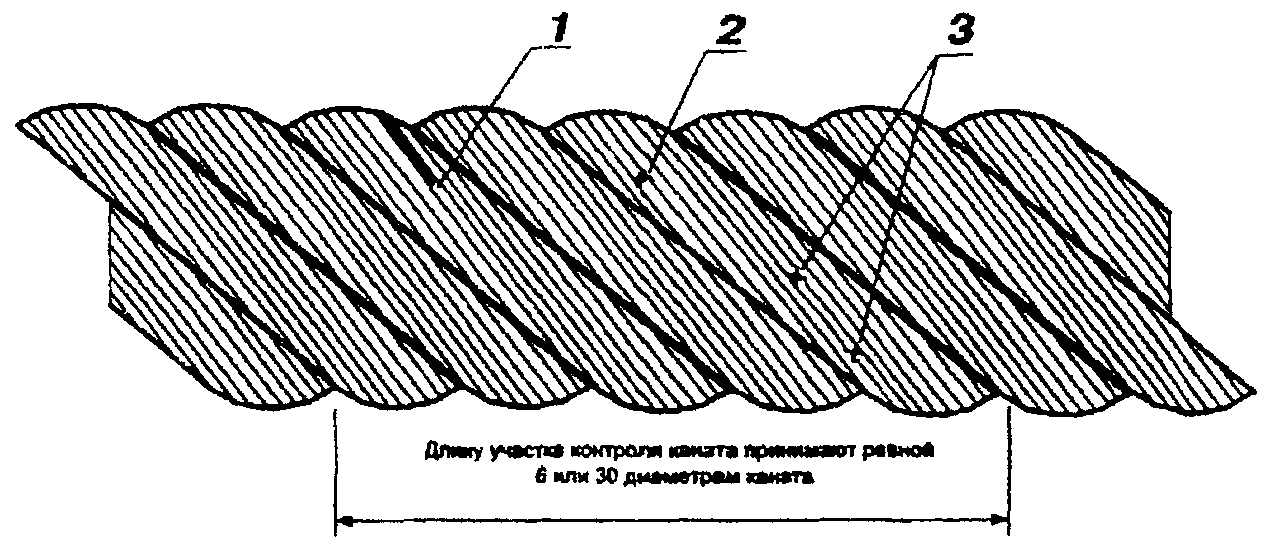

Рисунок 4. Пример определения числа обрывов наружных

проволок стального каната:

1 - на участке контроля у оборванной проволоки обнаружен только один конец, ответный конец оборванной проволоки отсутствует. Данный дефект соответствует одному обрыву;

2 - на участке контроля у оборванной проволоки в наличии два конца. Данный дефект соответствует одному обрыву;

3 - на участке контроля одна из проволок имеет двукратное нарушение целостности. Поскольку нарушения целостности принадлежат только одной проволоке, данный дефект суммарно соответствует одному обрыву

При наличии у каната поверхностного износа или коррозии проволок число обрывов как признак браковки должно быть уменьшено в соответствии с данными таблицы 2.

При уменьшении первоначального диаметра наружных проволок в результате износа (см. рисунок 5, д) или коррозии (см. рисунок 6, д) на 40 процентов и более канат бракуется.

Определение износа или коррозии проволок по диаметру производится с помощью микрометра или иного инструмента, обеспечивающего аналогичную точность.

При меньшем, чем указано в таблице 1, числе обрывов проволок, а также при наличии поверхностного износа проволок без их обрыва канат может быть допущен к работе при условии тщательного наблюдения за его состоянием при периодических осмотрах с записью результатов в журнал осмотров и смены каната по достижении степени износа, указанной в таблице 2.
