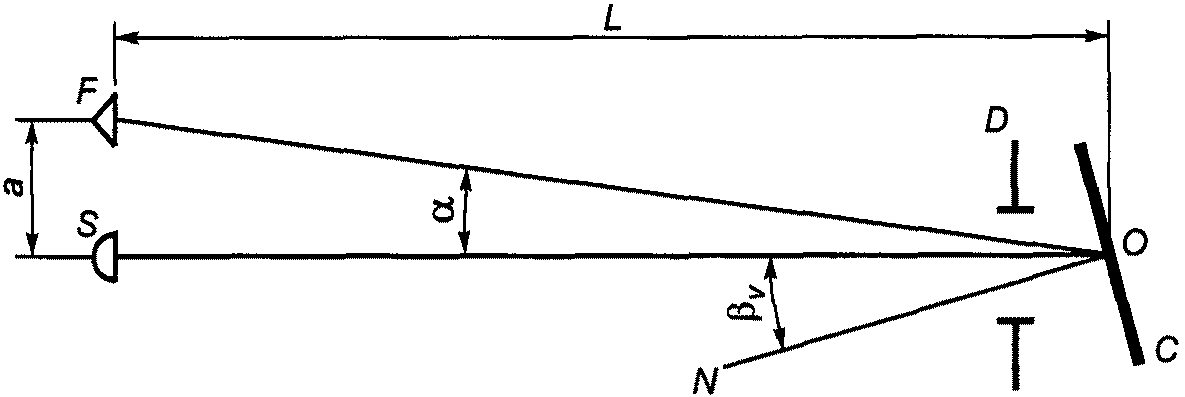

Рисунок 3. Схема фотометрирования знаков со световозвращающей поверхностью

Рисунок 60

С - образец элемента изображения знака

исследуемого цвета; S - осветитель прожекторного типа;

F - фотометрическая головка, соответствующая 8.1.1;

О - геометрический центр образца; SO - ось отсчета;

N - нормаль к поверхности образца; D - диафрагма,

фиксирующая освещаемую площадь образца; L - расстояние

фотометрирования; а - расстояние между центрами

источника и фотометрической головки; Рисунок 61 - угол наблюдения

(Рисунок 62) задается стандартом (таблица 5.2);

Рисунок 63- угол освещения в вертикальной плоскости

(между нормалью к поверхности образца и осью отсчета)

задается стандартом (таблица 5.2);

Рисунок 64= 0° на схеме не указан

Рисунок 3. Схема фотометрирования знаков

со световозвращающей поверхностью

Коэффициент световозвращения R' (Рисунок 65) определяют по формуле:

Рисунок 66, (1)

где I - сила света, отраженного образцом, кд;

Е - освещенность, создаваемая осветителем S в точке О, лк;

А - освещаемая площадь образца, определяемая размерами диафрагмы D, м2.

Осветитель S должен соответствовать источнику прожекторного типа А [Рисунок 67 К], колебания освещенности в точке О не должны превышать +/- 1%, неравномерность распределения освещенности по площади диафрагмы D - не более +/- 5%, свет, излучаемый осветителем, должен быть неполяризованным. Внешние условия - в соответствии с 8.1.1.

Условия испытания - по ГОСТ 32946.

(абзац введен Изменением N 3, утв. Приказом Росстандарта от 20.12.2019 N 1426-ст)

За результат испытания принимают среднеарифметическое значение результатов трех измерений.

(абзац введен Изменением N 3, утв. Приказом Росстандарта от 20.12.2019 N 1426-ст)
