Приложение N 3

к главе 1 Технических условий

размещения и крепления грузов

пункту 11.5.2)

МЕТОДИКА
РАСЧЕТА ПРОВОЛОЧНЫХ РАСТЯЖЕК РАЗЛИЧНОЙ ДЛИНЫ, РАСПОЛОЖЕННЫХ
ПОД РАЗНЫМИ УГЛАМИ К ПОЛУ ВАГОНА

При закреплении единичного груза растяжками из проволоки одинакового диаметра, с различным количеством нитей (nнi), различных длин (li) и расположения (Рисунок 298, Рисунок 299, hpi) усилие Rpi в рассматриваемой i-ой растяжке определяется по формулам:

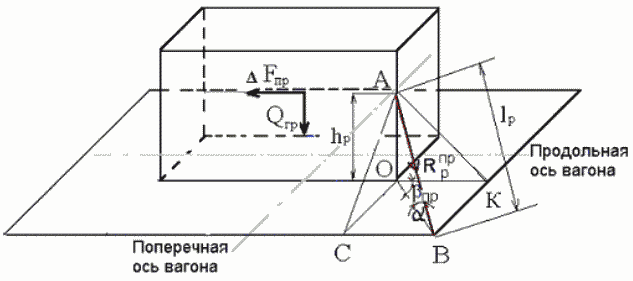

1. От продольной инерционной силы (рисунок П3.1):

Рисунок 300

Рисунок П3.1

Рисунок 301, (1)

где Рисунок 302, (2)

где Rрiпр - усилие в i-й растяжке от продольной инерционной силы, тс;

nрпр - количество растяжек, работающих одновременно в одну сторону вдоль вагона;

nнi - количество нитей (проволок) в i-й растяжке; Рисунок 303 - угол между проекцией i-й растяжки на горизонтальную плоскость и продольной осью вагона;

li - длина i-й растяжки, м.

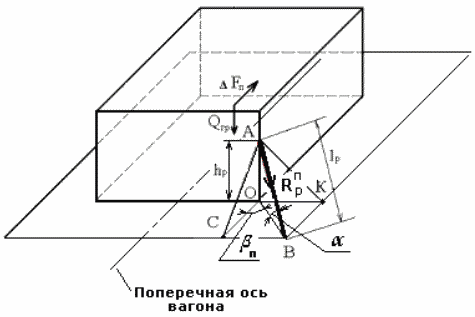

2. От поперечной инерционной силы (рисунок П3.2):

Рисунок 304

Рисунок П3.2

Рисунок 305, (3)

где Рисунок 306, (4)

где Rрiп - усилие в i-ой растяжке от поперечной инерционной силы, тс;

nрп - количество растяжек, работающих одновременно в одну сторону поперек вагона;

nнi - количество нитей (проволок) в i-ой растяжке;

Рисунок 307 - угол между проекцией i-ой растяжки на горизонтальную плоскость и поперечной осью вагона;

li - длина i-ой растяжки, м.

3. Расчет выполняется в два этапа. Сначала по методике, изложенной в пункте 11.5 главы 1, определяют усилие в растяжках и производят ориентировочный подбор сечения растяжек по таблице 32. Затем выполняют уточненный расчет в соответствии с пунктами 1 и 2 настоящего приложения.

4. Пример расчета.

Исходные данные:

К перевозке по МТУ предъявлен груз массой 14,7 т в деревянной ящичной упаковке размером 3500 x 1600 x 2500 мм, размещенный на платформе с деревянным полом и закрепленный четырьмя парами проволочных растяжек (рисунок П3.3).

Рисунок 308

Рисунок П3.3

1 - груз; 2, 3 - растяжка

В соответствии с выполненными предварительными расчетами имеем:

aпр = 1,15 тс/т; aп = 0,33 тс/т; aв = 0,396 тс/т; Wп = 0,438 тс; Рисунок 309;

Рисунок 310;

Рисунок 311.

Расчет геометрических параметров и соотношений элементов растяжек целесообразно выполнять в табличной форме (таблица П3.1).

Таблица П3.1

Геометрические параметры растяжек

Растяжка поз. 2

Растяжка поз. 3

AO = hр, м

0,900

2,500

BK = OC, м

0,585

0,585

KO = BC, м

1,020

2,940

B0 = (KO2 + BK2)1/2, м

1,176

2,998

AB = lр = (BO2 + AO2)1/2, м

1,480

3,859

Рисунок 312

0,608

0,648

Рисунок 313

0,795

0,777

Рисунок 314

0,867

0,981

Рисунок 315

0,497

0,195

4.1. Расчет по методике, изложенной в пункте 11.5 главы 1.

Рисунок 316;

Рисунок 317

В соответствии с таблицей 32 главы 1 для крепления груза от смещений в продольном направлении необходимы растяжки из проволоки диаметром 6 мм в 6 нитей, для крепления груза от смещения в поперечном направлении необходимы растяжки из проволоки диаметром 6 мм в 2 нити.

4.2. Уточненный расчет.

Усилия от продольной инерционной силы.

По формуле (2) и данным таблицы П3.1:

Рисунок 318

По формуле (1) и данным таблицы П3.1 усилия в растяжках:

Rр2пр = 1,349 x (6 / 1,480) x 0,795 x 0,867 = 3,769 тс

Rр3пр = 1,349 x (6 / 3,859) x 0,777 x 0,981 = 1,599 тс

Усилия от поперечной инерционной силы.

По формуле (4) и данным таблицы П3.1:

Рисунок 319

По формуле (3) и данным таблицы П3.1 усилия в растяжках:

Rр2п = 1,646 x (2 / 1,48) x 0,795 x 0,497 = 0,879 тс

Rр3п = 1,646 x (2 / 3,859) x 0,777 x 0,195 = 0,1293 тс

Окончательное определение количества нитей в растяжках.

Количество нитей в растяжках принимаем в соответствии с таблицей 32 главы 1, исходя из рассчитанных уточненных значений усилий от продольной и поперечной инерционных сил.

По максимальным значениям Rр2пр > Rр2п = 3,769 тс и Rр3пр > Rр3п = 1,599 тс принимаем количество нитей в растяжках:

- растяжка поз. 2 - восемь нитей;

- растяжка поз. 3 - четыре нити.
