7. Размещение и крепление лесоматериалов на платформе модели 23-4000

7.1. Платформа модели 23-4000 (рисунок 131) предназначена для перевозки непакетированных круглых неокоренных лесоматериалов длиной 4,0; 5,0; 6,5; 8,0; 10,0 м и хлыстов длиной до 20,0 м в пределах основного габарита погрузки. Платформа имеет грузоподъемность 55 т.

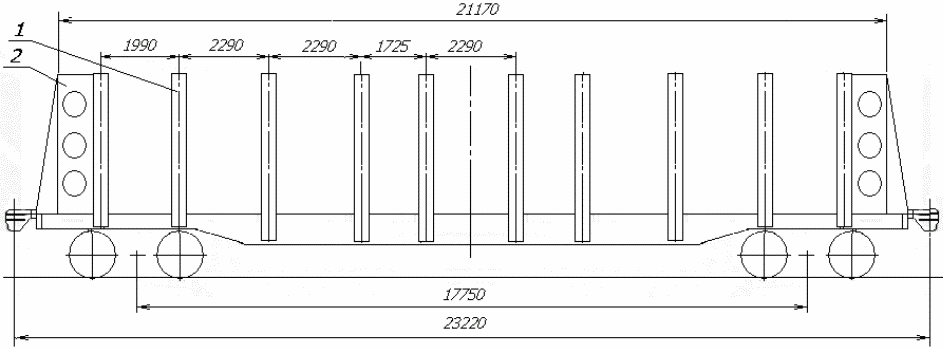

Рисунок 131

1 - стойка; 2 - торцевая стена

7.2. Размещение и крепление лесоматериалов длиной 4,0; 5,0; 6,5; 8,0; 10 м.

Лесоматериалы размещают штабелями вдоль платформы (рисунки 132 - 137), укладывая нижний ярус на поперечные балки (гребенки). Крайние штабели размещают вплотную к торцевым стенам. Каждый штабель лесоматериалов должен быть огражден не менее чем двумя парами стоек, при этом выход торца штабеля за стойки должен быть не менее чем 250 мм. Высота штабелей лесоматериалов должна быть меньше верхнего уровня стоек не менее чем на 100 мм. Круглые лесоматериалы в верхнем ряду каждого штабеля должны быть уложены плотно друг к другу и выровнены. Не допускается укладывать в этом ряду свободно лежащие одиночные бревна. Разность высот обращенных друг к другу торцов двух соседних штабелей допускается не более 2/3 диаметра бревен, уложенных в верхнем ряду штабеля. Не допускается размещать на платформах лесоматериалы с обледенением.

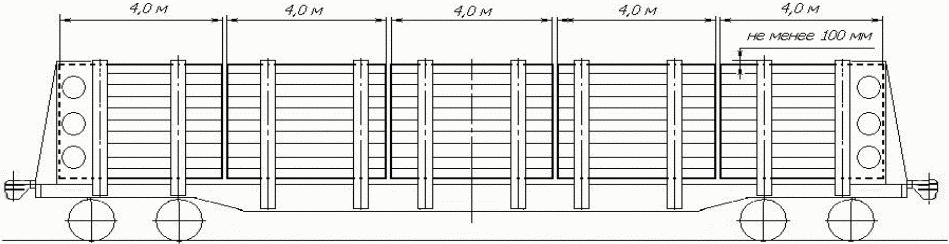

Рисунок 132 - Размещение лесоматериалов длиной 4,0 м

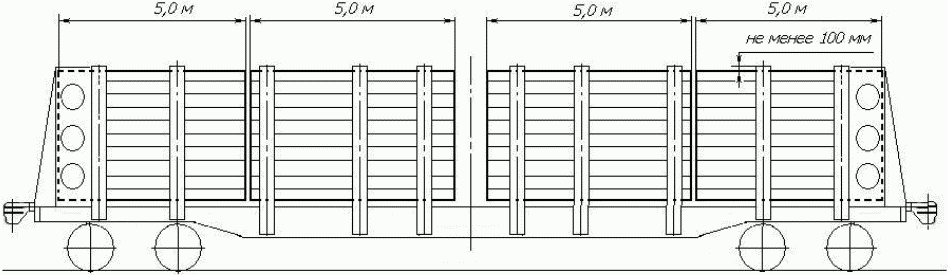

Рисунок 133 - Размещение лесоматериалов длиной 5,0 м

Рисунок 134 - Размещение лесоматериалов длиной 6,5 м

Рисунок 135 - Размещение лесоматериалов длиной 10,0 м

Допускается размещать на одной платформе штабели лесоматериалов различной длины в следующей последовательности: 4м-6м-6м-4м (рисунок 136) или 8м-4м-8м (рисунок 137).

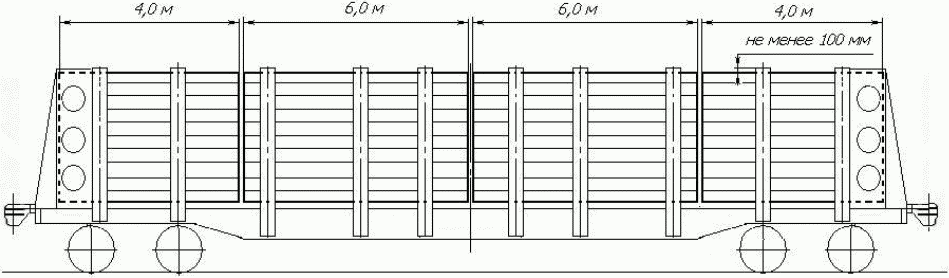

Рисунок 136 - Размещение лесоматериалов длиной

4,0 м и 6,0 м совместно

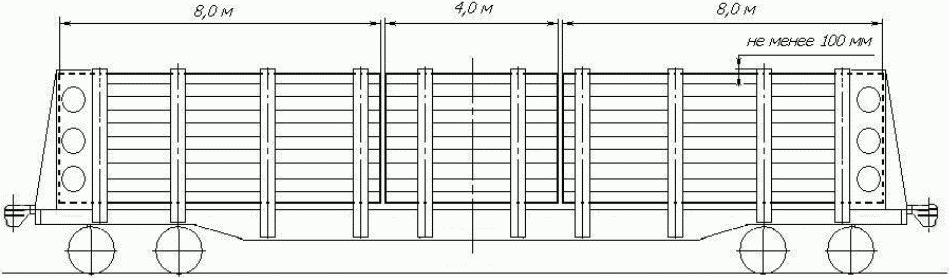

Рисунок 137 - Размещение лесоматериалов длиной

4,0 м и 8,0 м совместно

7.3. Размещение и крепление хлыстов длиной до 20,0 м.

Хлысты укладывают на поперечные балки (гребенки) одним штабелем симметрично относительно поперечной и продольной плоскостей симметрии платформы.

Хлысты длиной до 20,0 м на платформе размещают, чередуя поштучно или пачками комли и вершины таким образом, чтобы в каждом из концов штабеля находилось одинаковое количество комлей хлыстов (рисунок 138).

Высота погруженных на платформу хлыстов должна быть ниже верхнего уровня стоек не менее чем на 100 мм.

Рисунок 138

1 - прокладка

В зависимости от применяемых при выгрузке технологий и механизмов допускается разделять штабели на пачки прокладками размерами 50 x 150 x 2800 мм.
