Размещение и крепление непакетированных пиломатериалов без "шапки"

6.3.5. Принципиальные схемы размещения непакетированных пиломатериалов на платформах с длиной базы до 9720 мм приведены: на рисунках 93 - 95.

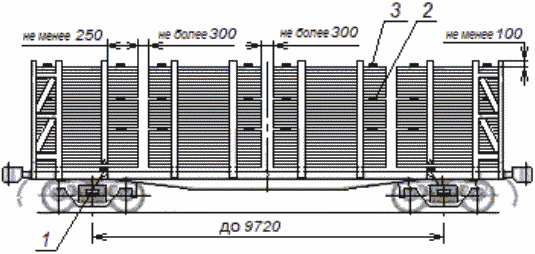

Рисунок 93 - Размещение и крепление непакетированных

пиломатериалов в четыре штабеля на платформах

с длиной базы до 9720 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

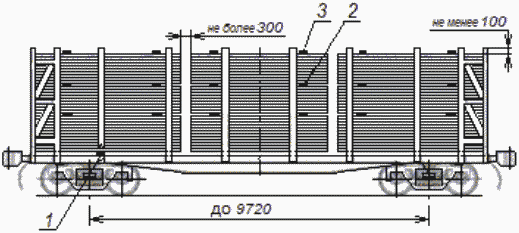

Рисунок 94 - Размещение и крепление непакетированных

пиломатериалов в три штабеля на платформах

с длиной базы до 9720 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

Рисунок 95 - Размещение и крепление непакетированных

пиломатериалов в два штабеля на платформах

с длиной базы до 9720 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

6.3.6. Принципиальные схемы размещения непакетированных пиломатериалов на платформах с длиной базы 14400 - 14720 мм приведены на рисунках 96 - 99.

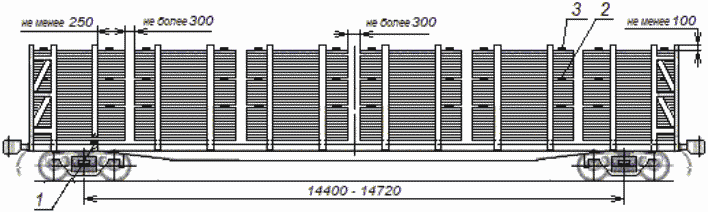

Рисунок 96 - Размещение и крепление непакетированных

пиломатериалов в шесть штабелей на платформах

с длиной базы 14400 - 14720 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

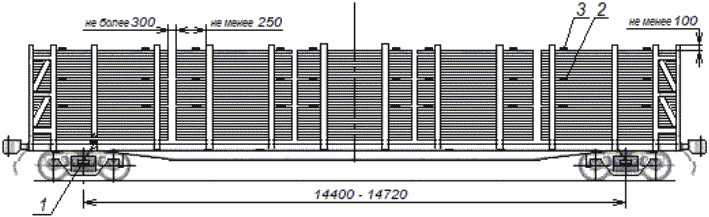

Рисунок 97 - Размещение и крепление непакетированных

пиломатериалов в пять штабелей на платформах

с длиной базы 14400 - 14720 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

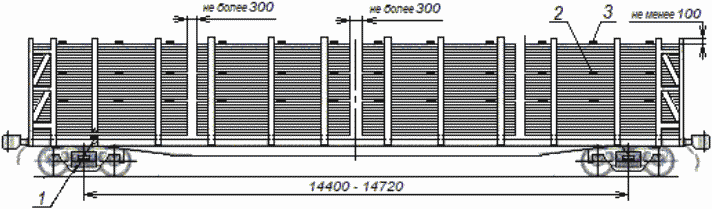

Рисунок 98 - Размещение и крепление непакетированных

пиломатериалов в четыре штабеля на платформах

с длиной базы 14400 - 14720 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

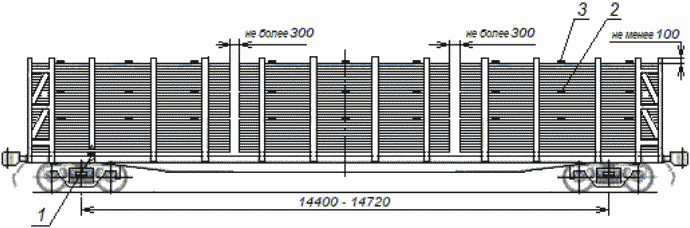

Рисунок 99 - Размещение и крепление непакетированных

пиломатериалов в три штабеля на платформах

с длиной базы 14400 - 14720 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

6.3.7. Принципиальные схемы размещения непакетированных пиломатериалов на платформах с длиной базы с длиной базы 17750 - 19000 мм приведены на рисунках 100 - 104.

Рисунок 100 - Размещение и крепление непакетированных

пиломатериалов в восемь штабелей на платформах

с длиной базы 17750 - 19000 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

Рисунок 101 - Размещение и крепление непакетированных

пиломатериалов в семь штабелей на платформах

с длиной базы 17750 - 19000 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

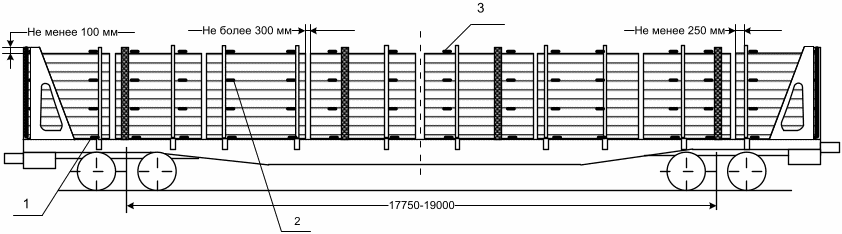

Рисунок 102 - Размещение и крепление непакетированных

пиломатериалов в шесть штабелей на платформах

с длиной базы 17750 - 19000 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

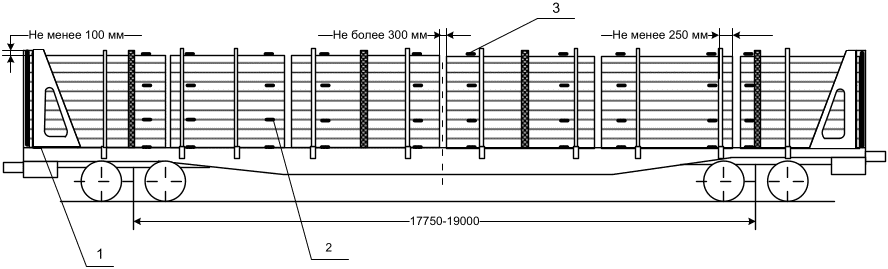

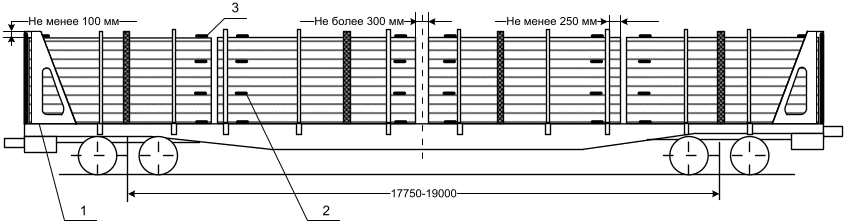

Рисунок 103 - Размещение и крепление непакетированных

пиломатериалов в четыре штабеля на платформах

с длиной базы 17750 - 19000 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок

Рисунок 104 - Размещение и крепление непакетированных

пиломатериалов в два штабеля на платформах

с длиной базы 17750 - 19000 мм

1 - подкладка (по согласованию);

2 - прокладка (по согласованию); 3 - прижимной брусок
