3. Подвижной состав для перевозки грузов
Технические характеристики основных моделей 4-осного открытого подвижного состава приведены в таблицах 6, 7, 8.

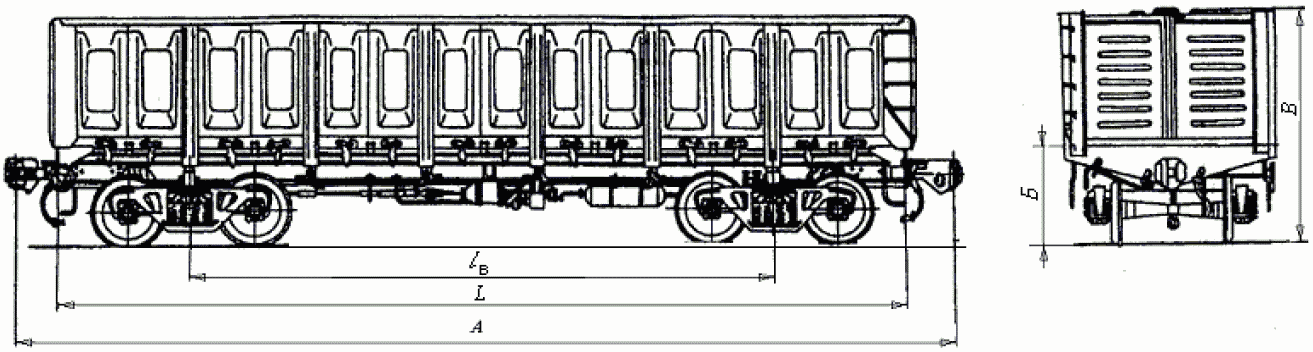

Полувагоны
Таблица 6
Технические характеристики основных моделей
универсальных полувагонов
|
Технические характеристики
|
Модель
|
|
|
12 - 1000
|
12 - 532
|
12 - 726
|
12 - 119
|
12 - 1505
|
12 - 1592
|
12 - 757
|
12 - 127
|
12 - 753
|
12 - 295
|
12 - 132
|
12 - 141
|
12-П153 <*>
|
|
Грузоподъемность, т
|
69
|
69
|
69
|
69
|
69
|
71
|
69
|
70
|
69
|
71
|
70
|
71
|
63
|
|
Масса тары вагона, т
|
22
|
22,2
|
22
|
22,5
|
21,1
|
21,28
|
25
|
23,9
|
22,5
|
23,0
|
24,0
|
23,0
|
23,2
|
|
Статическая нагрузка от оси вагона на рельсы, тс
|
22,0
|
22,8
|
22,75
|
23,25
|
22,5
|
23,05
|
23,5
|
23,5
|
23,25
|
23,5
|
23,5
|
23,5
|
22,0
|
|
База вагона, lв, мм
|
8650
|
8650
|
8650
|
8650
|
8650
|
8650
|
8670
|
8650
|
8650
|
8650
|
8650
|
8650
|
8650
|
|
Длина, мм:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
по осям сцепления автосцепок, А
|
13920
|
13920
|
13920
|
13920
|
13920
|
13920
|
13920
|
14520
|
13920
|
13920
|
13920
|
13920
|
14410
|
|
по концевым балкам рамы, L
|
12700
|
12700
|
12700
|
12732
|
12700
|
12700
|
12800
|
13440
|
12802
|
12700
|
12780
|
12780
|
13190
|
|
Высота от УГР макс., В, мм
|
3484
|
3484
|
3484
|
3495
|
3482
|
3492
|
3746
|
3495
|
3484
|
3295
|
3800
|
3495
|
3483
|
|
Объем кузова, м3
|
73
|
73
|
73
|
76
|
76
|
83
|
85
|
76
|
74
|
75,2
|
88
|
77
|
64
|
|
Высота уровня пола от УГР, Б, мм
|
1414
|
1416
|
1416
|
1415
|
1414
|
1232
|
1423
|
1415
|
1416
|
1032
|
1415
|
1415
|
1416
|
|
Внутренние размеры кузова, мм:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ширина
|
2878
|
2878
|
2878
|
2878
|
2878
|
2878
|
2964
|
2878
|
2878
|
2890
|
2911
|
2878
|
2850
|
|
длина
|
12118
|
12118
|
12088
|
12700
|
12700
|
12700
|
12228
|
12700
|
12324
|
12690
|
12750
|
12700
|
12050
|
|
высота
|
2060
|
2060
|
2060
|
2060
|
2060
|
2240
|
2315
|
2060
|
2060
|
2050
|
2365
|
2060
|
1880
|
|
Ширина дверного проема при открытых дверях, мм
|
2530
|
2530
|
2482
|
-
|
-
|
-
|
2766
|
-
|
2530
|
-
|
-
|
-
|
2610
|
|
Площадь пола, м2
|
35,4
|
35,5
|
35,4
|
36,55
|
36,55
|
36,55
|
36,63
|
36,55
|
36,15
|
36,67
|
37,125
|
36,55
|
35,4
|
|
Количество люков
|
14
|
14
|
14
|
14
|
-
|
-
|
14
|
14
|
14
|
-
|
14
|
14
|
14
|
--------------------------------
<*> С тормозной площадкой.
Платформы
Таблица 7
Технические характеристики основных моделей
универсальных платформ
|
Технические характеристики
|
Модель
|
|
|
13-401
|
13-4012
|
13-4019
|
13-Н451
|
13-491
|
13-926
|
|
Грузоподъемность, т
|
70
|
71
|
70
|
63
|
66,5
|
73
|
|
Масса тары вагона, т
|
20,92
|
21,4
|
21,9
|
21,3
|
26,25
|
27,0
|
|
Статическая нагрузка от оси вагона на рельсы, тс
|
22,73
|
23,25
|
22,97
|
21,1
|
23,25
|
25,0
|
|
База вагона, lв, мм
|
9720
|
9720
|
9720
|
9720
|
14400
|
14400
|
|
Длина, мм:
|
|
|
|
|
|
|
|
по осям сцепления автосцепок, А
|
14620
|
14620
|
14620
|
14620
|
19620
|
19620
|
|
по концевым балкам рамы, L
|
13400
|
13400
|
13400
|
13400
|
18400
|
18400
|
|
Высота уровня пола от УГР, Б, мм
|
1310
|
1310
|
1320
|
1310
|
1310
|
1304
|
|
Размеры кузова внутри, мм:
|
|
|
|
|
|
|
|
длина
|
13300
|
13300
|
13300
|
13300
|
18300
|
18300
|
|
ширина
|
2770
|
2770
|
2770
|
2770
|
2760
|
2830
|
|
Размер пола с открытыми бортами, мм:
|
|
|
|
|
|
|
|
длина
|
13400
|
13400
|
13400
|
13400
|
18400
|
18400
|
|
ширина
|
2870
|
2870
|
2870
|
2870
|
2860
|
2930
|
|
Площадь пола, м2
|
36,8
|
36,8
|
36,8
|
36,8
|
52,5
|
54
|
|
Количество боковых бортов, шт.
|
8
|
8
|
8
|
8
|
12
|
12
|
|
Количество боковых стоечных скоб, шт.
|
16
|
16
|
16
|
16
|
24
|
24
|
4-осные платформы для крупнотоннажных контейнеров
Таблица 8
Технические характеристики основных моделей платформ
для крупнотоннажных контейнеров
|
Технические характеристики
|
Модель
|
|
|
13-470
без бортов
|
13-9004 <*>
с торц. борт
|
13-9007 <*>
с торц. борт
|
13-935 <*> с торц. борт
|
13-935А
без бортов
|
13-4085 <*>
с бортами
|
|
Грузоподъемность, т
|
60
|
65
|
68
|
73
|
71
|
72
|
|
Масса тары вагона, т
|
22
|
26
|
25,2
|
27
|
23
|
22
|
|
Статическая нагрузка от оси вагона на рельсы, тс
|
20,5
|
22,75
|
23,3
|
25
|
23,5
|
23,5
|
|
База вагона, lв, мм
|
14720
|
14720
|
13900
|
14400
|
14400
|
9720
|
|
Длина, мм:
|
|
|
|
|
|
|
|
по осям сцепления автосцепок, А
|
19620
|
19620
|
19620
|
19620
|
19620
|
14620
|
|
по концевым балкам рамы, L
|
18400
|
18400
|
18400
|
18400
|
18400
|
13400
|
|
Высота уровня пола от УГР, Б, мм
|
1275
|
1322
|
1395
|
1304
|
1304
|
1310
|
|
Размер пола, мм:
|
|
|
|
|
|
|
|
длина
|
18400
|
18300
|
18300
|
18300
|
18400
|
13380
|
|
ширина
|
2500
|
2870
|
2870
|
2870
|
2930
|
2870
|
|
Количество упоров, шт.:
|
|
|
|
|
|
|
|
опрокидывающихся
|
20
|
24
|
20
|
24
|
24
|
12
|
|
стационарных
|
4
|
-
|
-
|
-
|
-
|
-
|
|
Количество боковых скоб, шт.
|
-
|
10
|
14
|
24
|
-
|
16
|
--------------------------------
<*> Платформа для крупнотоннажных контейнеров и колесной техники.
