Размещение и крепление круглых лесоматериалов без "шапки"

6.2.6. Принципиальные схемы размещения круглых лесоматериалов без "шапки" на платформах с длиной базы до 9720 мм включительно приведены на рисунках 70 - 75.

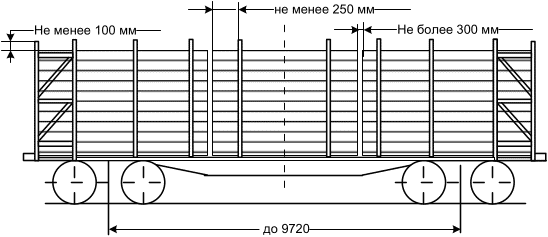

Рисунок 70 - Размещение круглых лесоматериалов в шесть

штабелей по длине платформы с длиной базы до 9720 мм

(только на платформах с 12 парами боковых стоек)

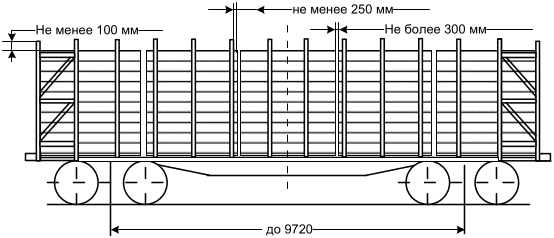

Рисунок 71 - Размещение круглых лесоматериалов в пять

штабелей по длине платформы с длиной базы до 9720 мм

(только на платформах с 12 парами боковых стоек)

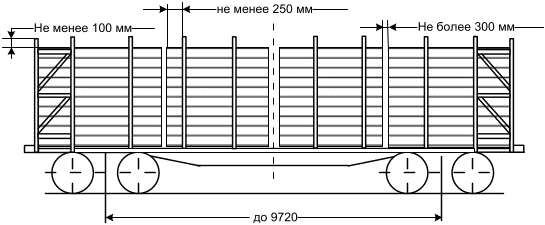

Рисунок 72 - Размещение круглых лесоматериалов в четыре

штабеля по длине платформы с длиной базы до 9720 мм

Рисунок 73 - Размещение круглых лесоматериалов в три штабеля

по длине платформы с длиной базы до 9720 мм

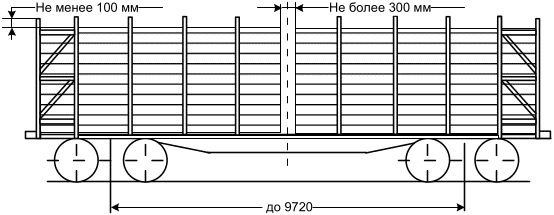

Рисунок 74 - Размещение круглых лесоматериалов в два штабеля

по длине платформы с длиной базы до 9720 мм

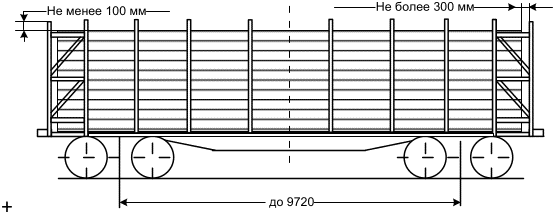

Рисунок 75 - Размещение круглых лесоматериалов в один

штабель по длине платформы с длиной базы до 9720 мм

6.2.7. Принципиальные схемы размещения круглых лесоматериалов на платформах с длиной базы 14400 - 14720 мм приведены на рисунках 76 - 78.

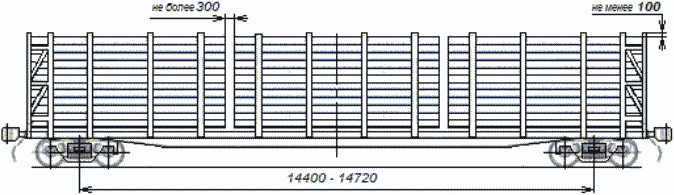

Рисунок 76 - Размещения круглых лесоматериалов в шесть

штабелей по длине платформы с длиной базы 14400 - 14720 мм

Рисунок 77 - Размещения круглых лесоматериалов в четыре

штабеля по длине платформы с длиной базы 14400 - 14720 мм

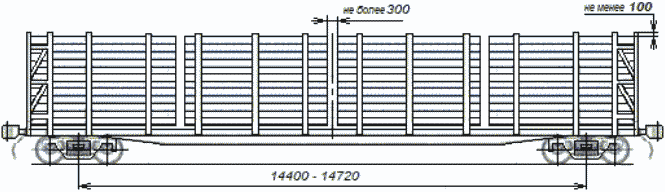

Рисунок 78 - Размещения круглых лесоматериалов в три штабеля

по длине платформы с длиной базы 14400 - 14720 мм

6.2.8. Принципиальные схемы размещения круглых лесоматериалов на платформах с длиной базы 17750 - 19000 мм приведены на рисунках 79 - 83.

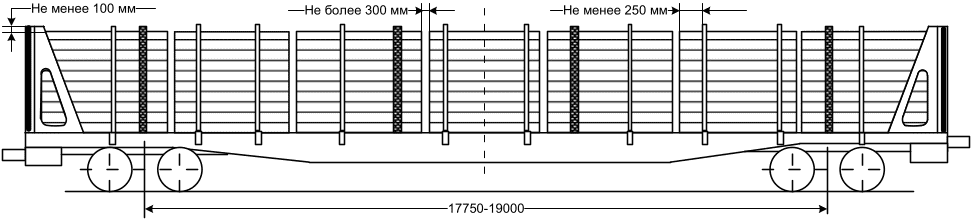

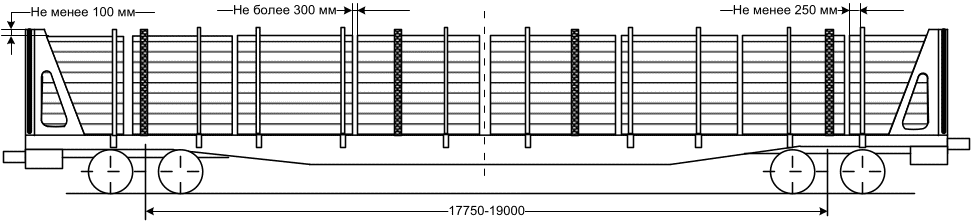

Рисунок 79 - Размещения круглых лесоматериалов в восемь

штабелей по длине платформы с длиной базы 17750 - 19000 мм

Рисунок 80 - Размещения круглых лесоматериалов в семь

штабелей по длине платформы с длиной базы 17750 - 19000 мм

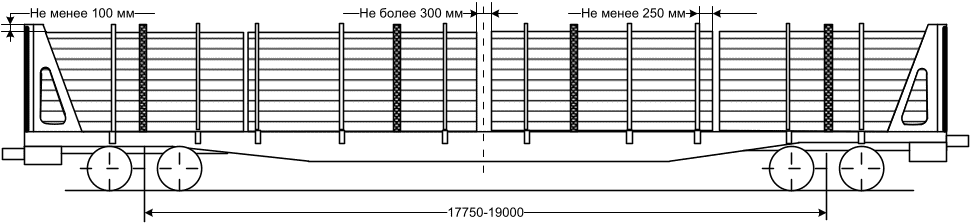

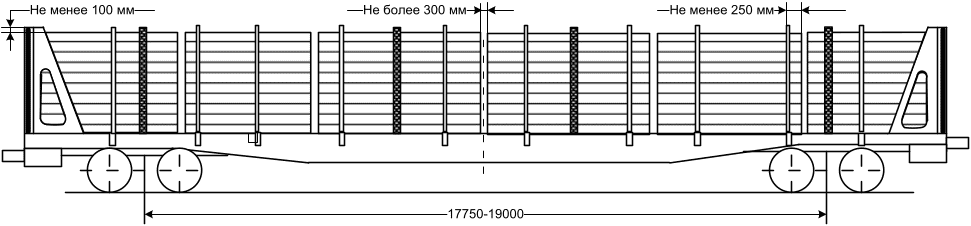

Рисунок 81 - Размещения круглых лесоматериалов в шесть

штабелей по длине платформы с длиной базы 17750 - 19000 мм

Рисунок 82 - Размещения круглых лесоматериалов в четыре

штабеля по длине платформы с длиной базы 17750 - 19000 мм

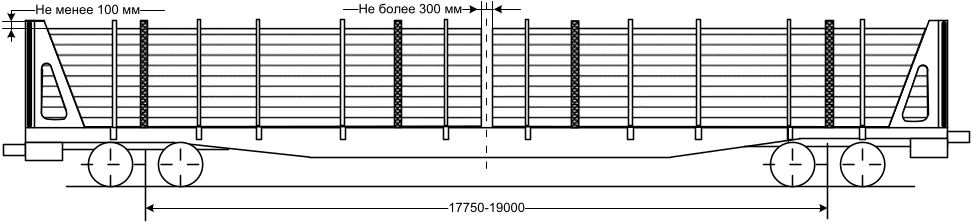

Рисунок 83 - Размещения круглых лесоматериалов в два штабеля

по длине платформы с длиной базы 17750 - 19000 мм
