Таблица 6.1

Пункт ГОСТ Р 53254-2009

Наименование контролируемого параметра

Требование по нормативной документации

Примечание

1

2

3

4

5.2

Требования к размерам конструкций

Основные размеры конструкций должны соответствовать требованиям технической документации на их изготовление

определяется визуальным осмотром и сопоставлением с технической документацией

5.3

Требования к размещению и монтажу конструкций

Размещение и монтаж конструкций должны производиться в соответствии с требованиями ГОСТ 23118-99, ГОСТ Р 53254-2009 и ГОСТ 9.032-74

определяется визуальным осмотром

5.4

Требования к конструкции

Сварные швы конструкций должны соответствовать ГОСТ 5264-80 и ГОСТ Р 53254-2009. Заводские и монтажные стыки элементов конструкций не должны иметь острых выступов, кромок и заусенцев. На поверхности конструкций не должно быть окалины и ржавчины

определяется визуальным осмотром

5.5

Требования к конструкции

Конструкции должны быть огрунтованы и окрашены в соответствии с требованиями ГОСТ 9.032-74 и ГОСТ 9.302-88. Класс покрытия не ниже пятого

определяется визуальным осмотром

5.6

Требования к конструкции

Элементы конструкций должны быть надежно присоединены друг к другу, а конструкции в целом надежно прикреплены к стене и кровле здания. Наличие трещин в заделке балок в стене и разрывы металла не допускаются

определяется визуальным осмотром

5.8

Требования к конструкции

Ступень лестницы должна выдерживать испытательную нагрузку весом 1.8 кН (180 кгс), приложенную к ее середине и направленную вертикально вниз

Рис. 6.1

5.9

Требования к конструкции

Балка крепления вертикальной лестницы к стене здания должна выдерживать испытательную нагрузку Рисунок 1, определяемую по формуле 6.1

Рис. 6.2

5.10

Требования к лестничному маршу

Лестничный марш должен выдерживать испытательную нагрузку Рисунок 2, определяемую по формуле 6.2

Рис. 6.3

5.11

Требования к площадке лестницы

Площадка лестницы должна выдерживать испытательную нагрузку Рисунок 3, определяемую по формуле 6.3

Рис. 6.4

5.12

Требования к ограждению лестниц и кровли зданий

Ограждения лестниц и кровли зданий должны выдерживать нагрузку величиной 0.54 кН (54 кгс), приложенную горизонтально

Рис. 6.5

Рисунок 4

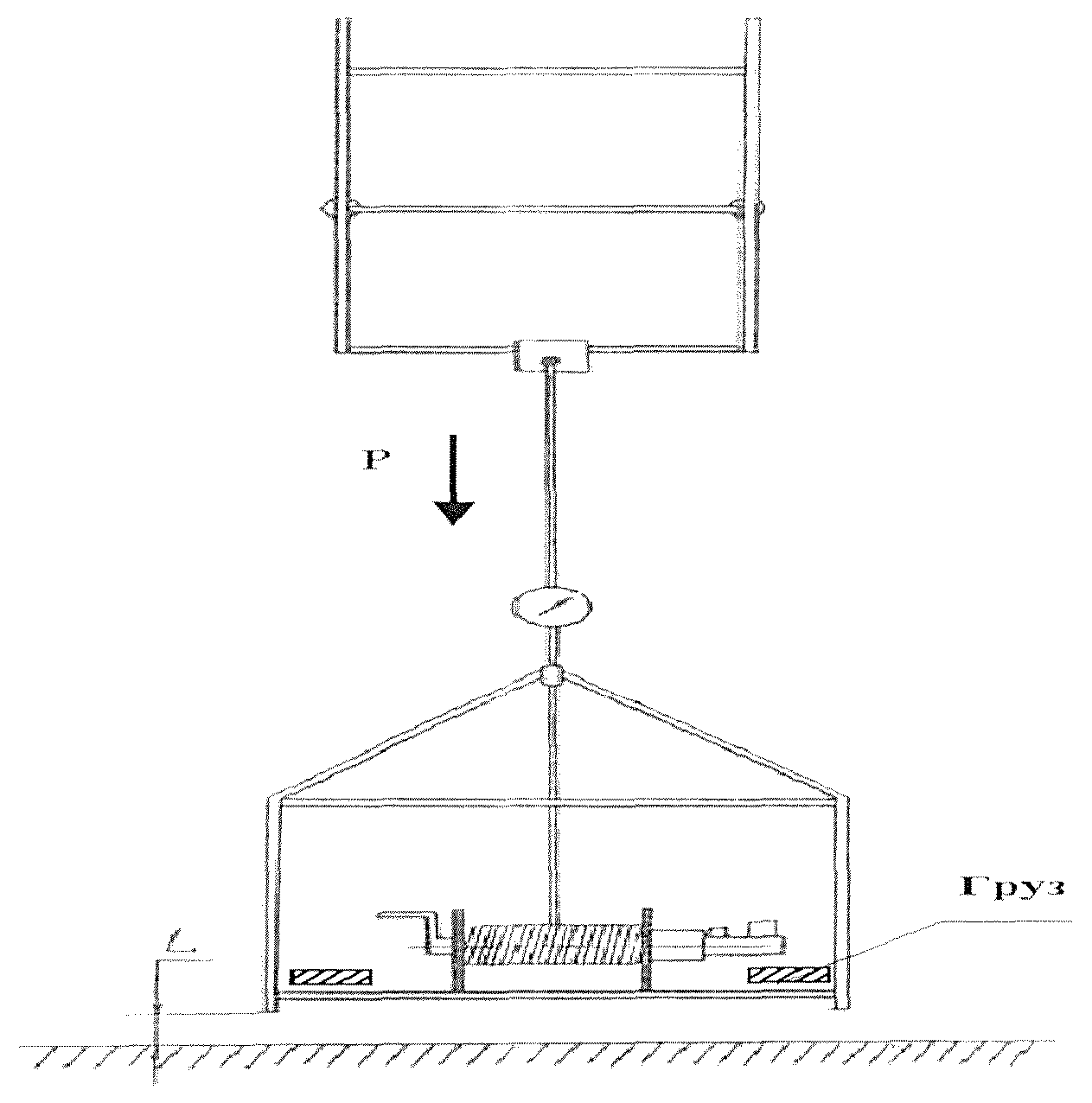

Рис. 6.1. Испытание на прочность ступени лестницы (высота

отрыва площадки от земли L = 100 - 200 мм)

Рисунок 5

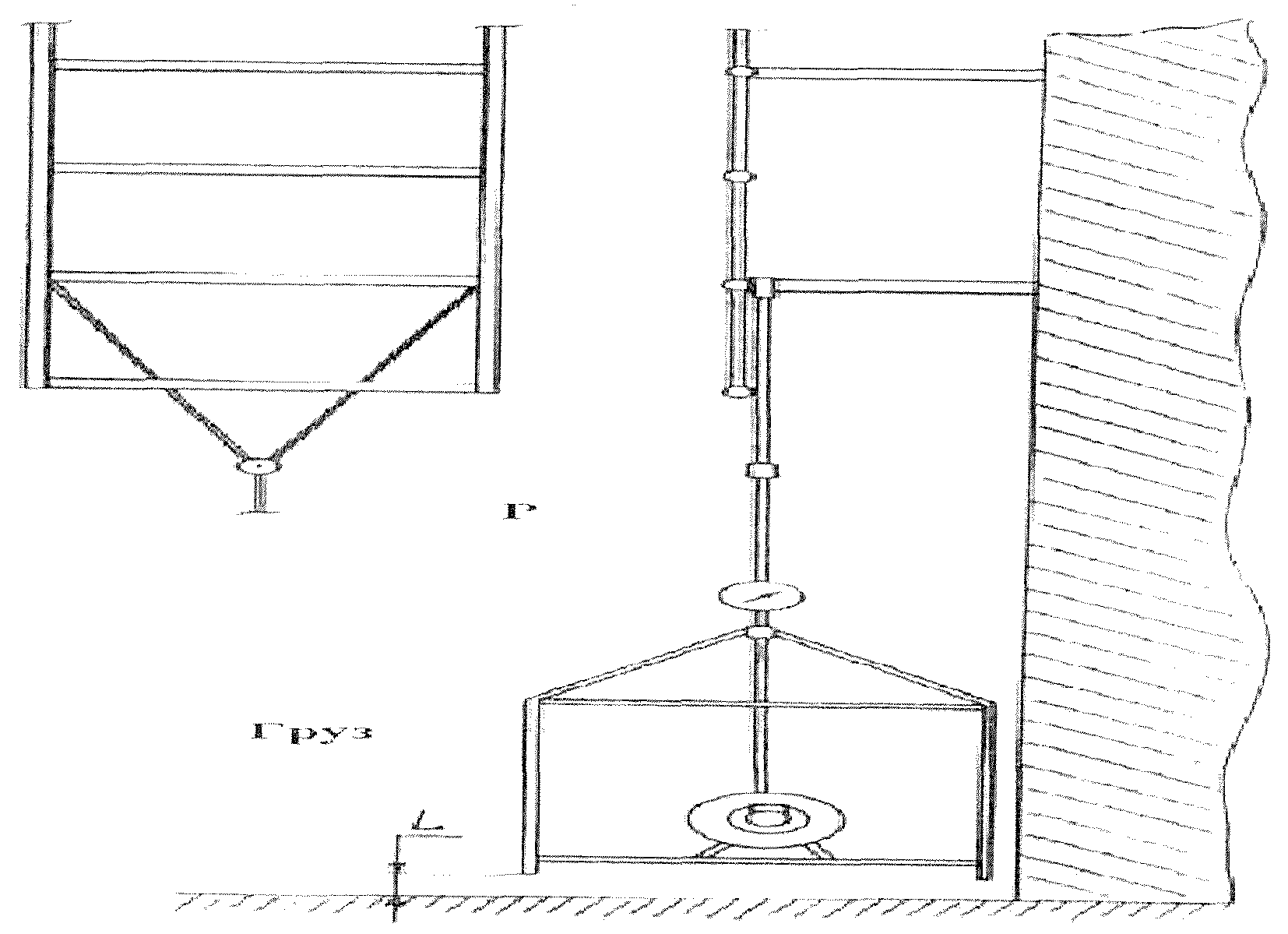

Рис. 6.2. Испытание на прочность балки крепления

вертикальной лестницы (высота отрыва площадки от земли

L = 100 - 200 мм)

Рисунок 6

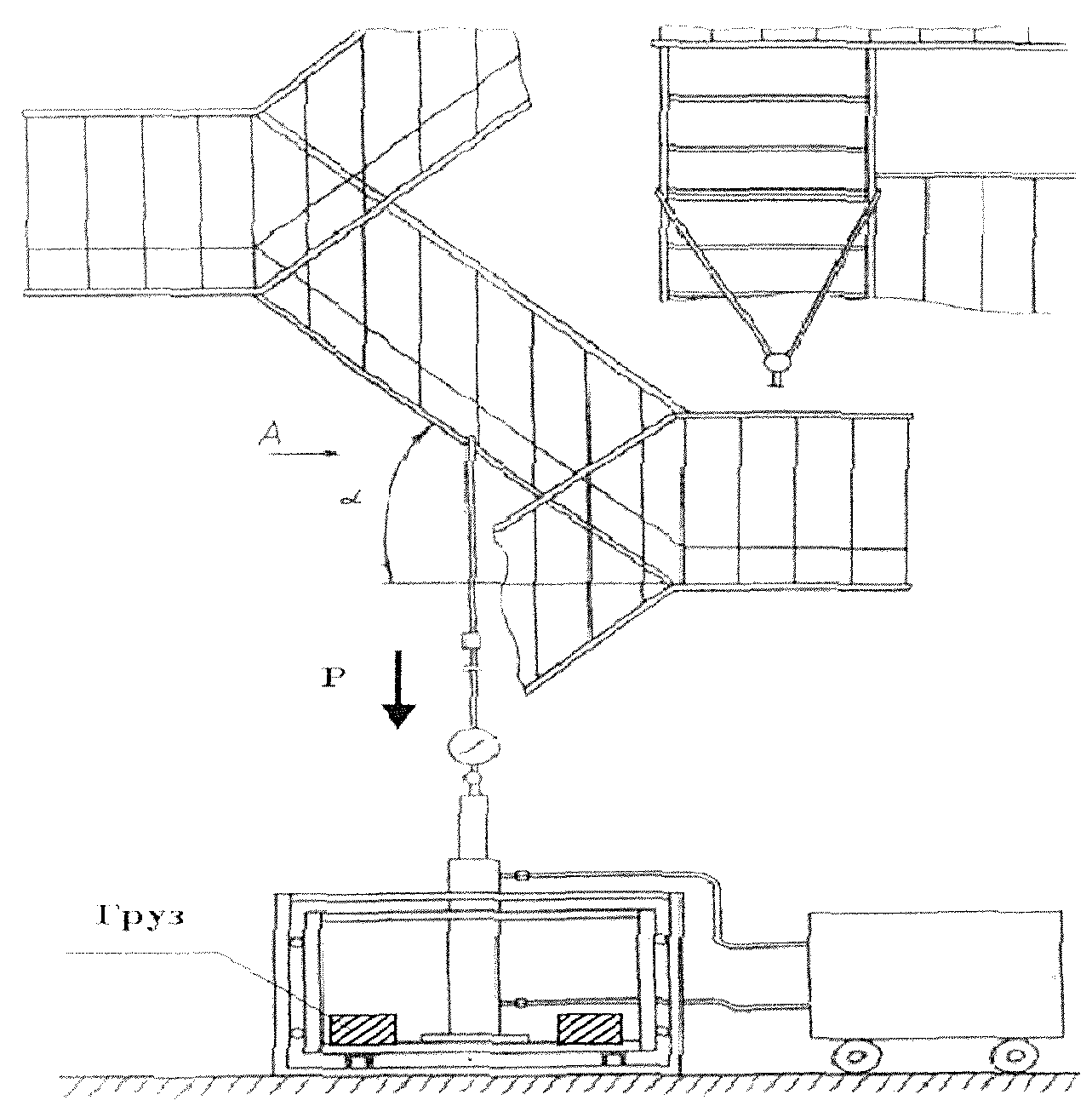

Рис. 6.3. Испытание на прочность марша лестницы

Рисунок 7

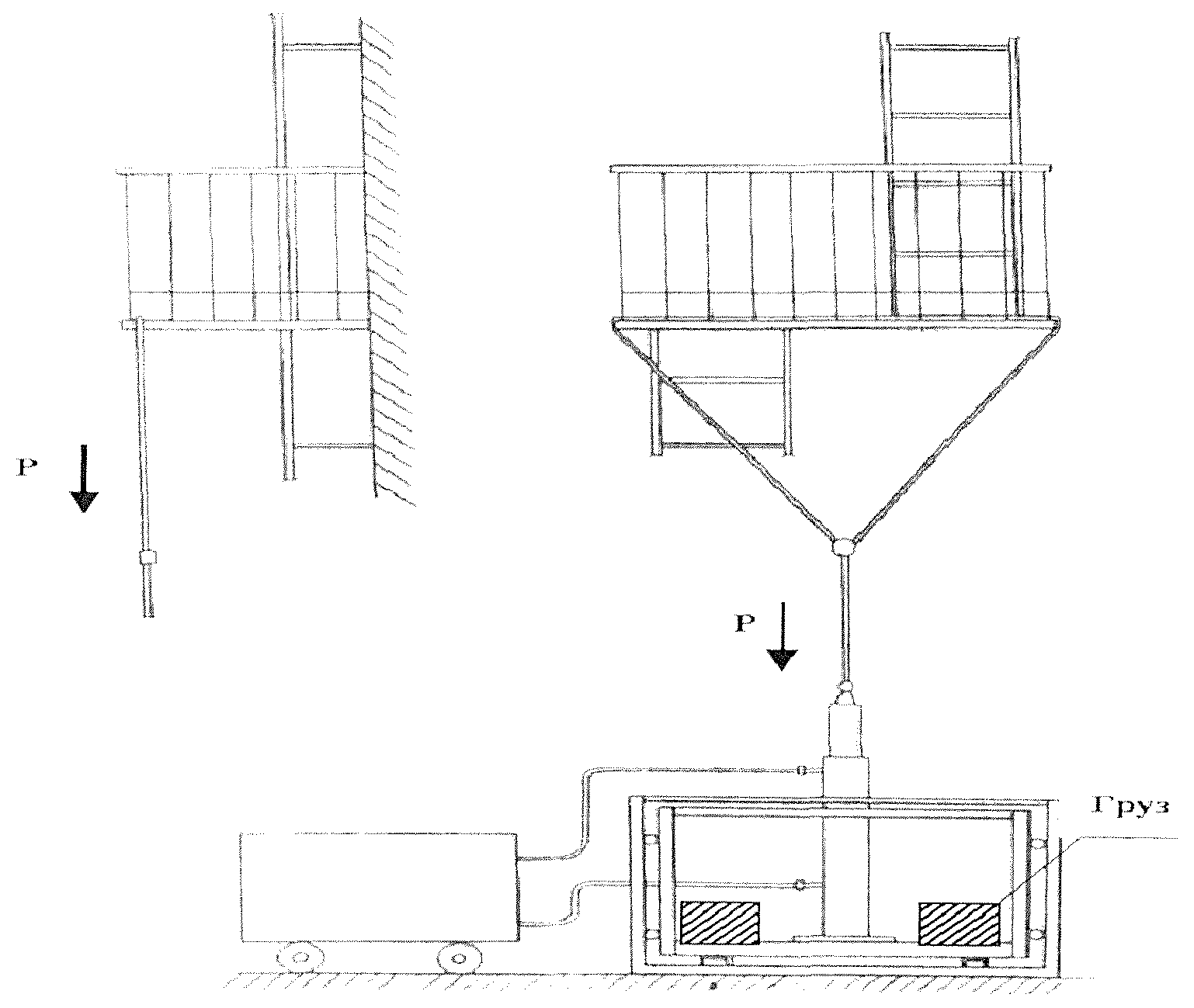

Рис. 6.4. Испытание на прочность площадки лестницы

Рисунок 8

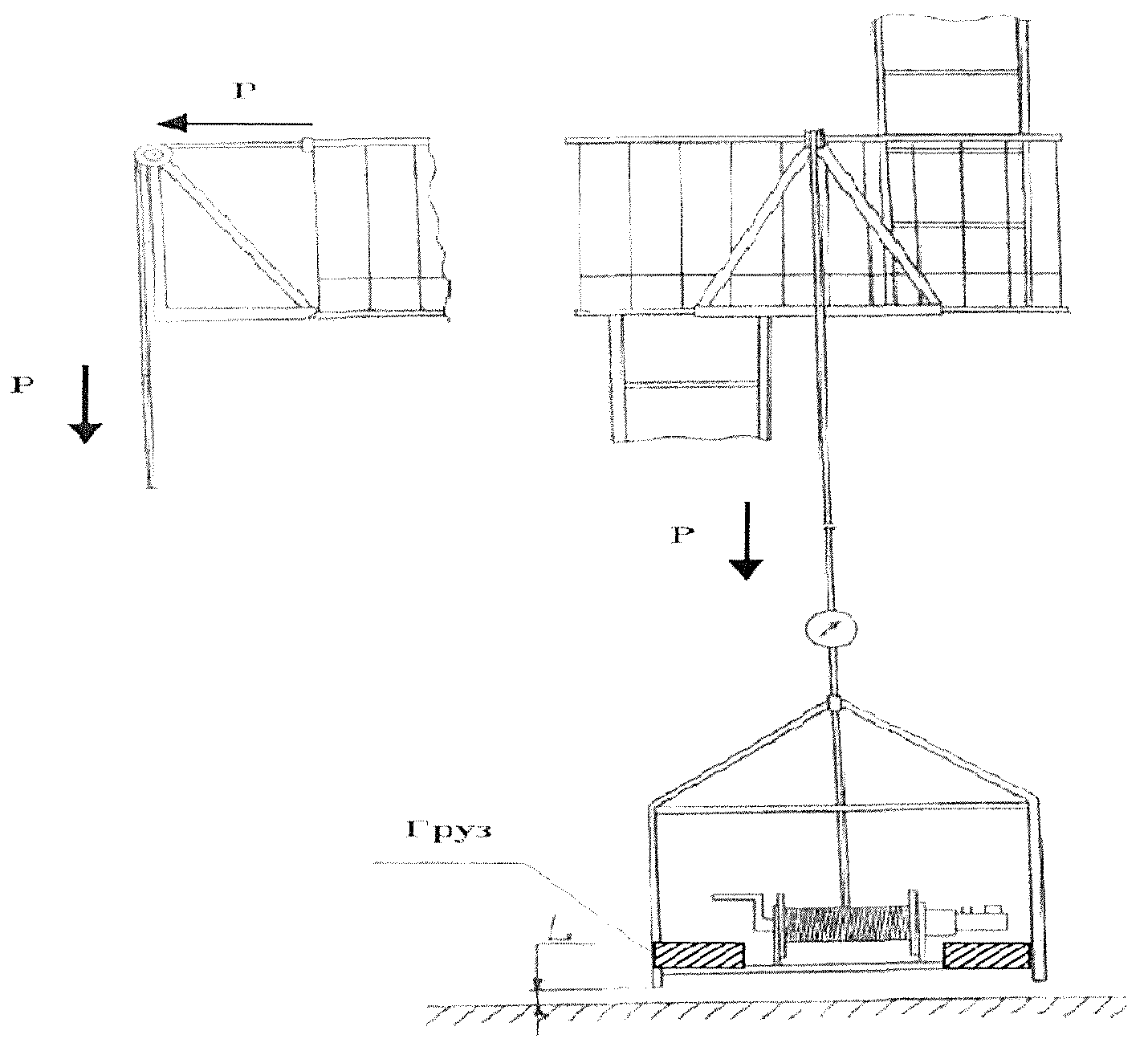

Рис. 6.5. Испытание на прочность ограждения площадки

лестницы (высота отрыва площадки от земли L = 100 - 200 мм)

Рисунок 9, (6.1)

где H - высота лестницы, м; X - количество балок, при помощи которых лестница крепится к стене, шт.; Рисунок 10 - коэффициент, численно равный высоте участка лестницы, занимаемого одним человеком (пожарным), м, принимается равным 2,5; Рисунок 11 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс); Рисунок 12 - коэффициент запаса прочности, принимается равным 1,5.

Рисунок 13, (6.2)

где L - длина марша лестницы, м; Рисунок 14 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс); Рисунок 15 - коэффициент запаса прочности, принимается равным 1,5; Рисунок 16 - коэффициент, численно равный величине проекции человека на горизонталь, м2, принимается равным 0,5; X - количество балок, при помощи которых марш крепится к стене, шт.; Рисунок 17 - угол наклона плоскости лестницы к горизонтали.

Рисунок 18, (6.3)

где S - площадь площадки лестницы, м2; Рисунок 19 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс); Рисунок 20 - коэффициент запаса прочности, принимается равным 1,5; Рисунок 21 - коэффициент, численно равный величине проекции человека на горизонталь, м2, принимается равным 0,5; X - количество балок, при помощи которых площадка крепится к стене, шт.

6.10. Идентификация лестницы, установление ее технического состояния (качество сварочных швов, наличие деформаций конструкции и следов коррозии металла) осуществляется путем визуального осмотра.

6.11. Если при визуальном осмотре обнаружены трещины или разрыв сварных соединений (швов) и остаточные деформации, то конструкция считается не выдержавшей испытания.

6.12. По результатам составляется протокол испытаний с выводом о соответствии/несоответствии лестницы наружной требованиям ГОСТ Р 53254-2009.

6.13. На всех лестницах и ограждениях кровли, подвергнутых испытаниям, должны быть закреплены таблички (бирки) с указанием информации о результатах испытаний. Форма табличек (бирок) и способ нанесения информации, учитывая воздействие климатических факторов, определяются организацией, проводящей испытания.

6.14. Информация о неисправных наружных лестницах или ограждениях кровли (не прошедших испытаний) должна быть доведена в обязательном порядке до личного состава пожарной части, в районе выезда которой находится объект.
