Таблица N 1. Результаты определения места и величины подсосов воздуха в скважины

Таблица N 1

См. данную форму в MS-Excel.

Результаты определения места и величины подсосов

воздуха в скважины

┌──────────────────────────────┬────────────┬─────────────────────────────┐

│ Лава/Участок │Размерность │ Пласт │

├──────────────────────────────┤ ├─────────────────────────────┤

│ параметры │ │ N скважин │

│ │ ├────┬─────┬────┬───┬────┬────┤

│ │ │ 1 │ 2 │ 3 │ 4 │... │ N │

├──────────────────────────────┼────────────┼────┼─────┼────┼───┼────┼────┤

│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │... │ n │

│Расход газовой смеси │м3/мин. │ │ │ │ │ │ │

│Разрежение │мм рт. ст. │ │ │ │ │ │ │

│Концентрация метана в пунктах:│% │ │ │ │ │ │ │

│C │ │ │ │ │ │ │ │

│ 1 │ │ │ │ │ │ │ │

│C │ │ │ │ │ │ │ │

│ 2 │ │ │ │ │ │ │ │

│C │ │ │ │ │ │ │ │

│ 3 │ │ │ │ │ │ │ │

│C │ │ │ │ │ │ │ │

│ 4 │ │ │ │ │ │ │ │

│Общие подсосы воздуха в │м3/мин. │ │ │ │ │ │ │

│скважину │ │ │ │ │ │ │ │

│Доля подсосов воздуха на │% │ │ │ │ │ │ │

│интервалах: │ │ │ │ │ │ │ │

│C - C │ │ │ │ │ │ │ │

│ 2 3 │ │ │ │ │ │ │ │

│C - C │ │ │ │ │ │ │ │

│ 3 4 │ │ │ │ │ │ │ │

└──────────────────────────────┴────────────┴────┴─────┴────┴───┴────┴────┘

21. По результатам измерений концентраций 00000875.wmz и 00000876.wmz устанавливается наличие подсосов воздуха в скважину из зоны герметизации скважины, а по результатам измерений концентраций 00000877.wmz и 00000878.wmz - подсосов воздуха в скважину через угольный или породный массив.

Подсосы воздуха в скважину считаются допустимыми при выполнении условия

00000879.wmz . (3)

При невыполнении условия (3) принимается решение о повышении качества герметизации последующих скважин. Для сокращения величины подсосов 00000880.wmz должно быть повышено качество герметизации скважины или изменен способ ее герметизации. Для сокращения величины подсосов 00000881.wmz должна быть увеличена длина герметизации скважины.

22. Для проверки качества герметизации восстающих дегазационных скважин применяется способ на основе измерения давления водяного столба в скважине. Для этого в скважине создается столб воды высотой на 0,2 - 0,3 м больше, чем высота обсадной колонны труб. Если столб воды удерживается на этой высоте, то герметичны и затрубное пространство, и обсадная колонна. Если вода удерживается только на высоте обсадной колонны, то стыки труб герметичны, а затрубное пространство негерметично. Если вода удерживается на отметке ниже высоты обсадной колонны, то на этой отметке колонна труб имеет негерметичный стык.

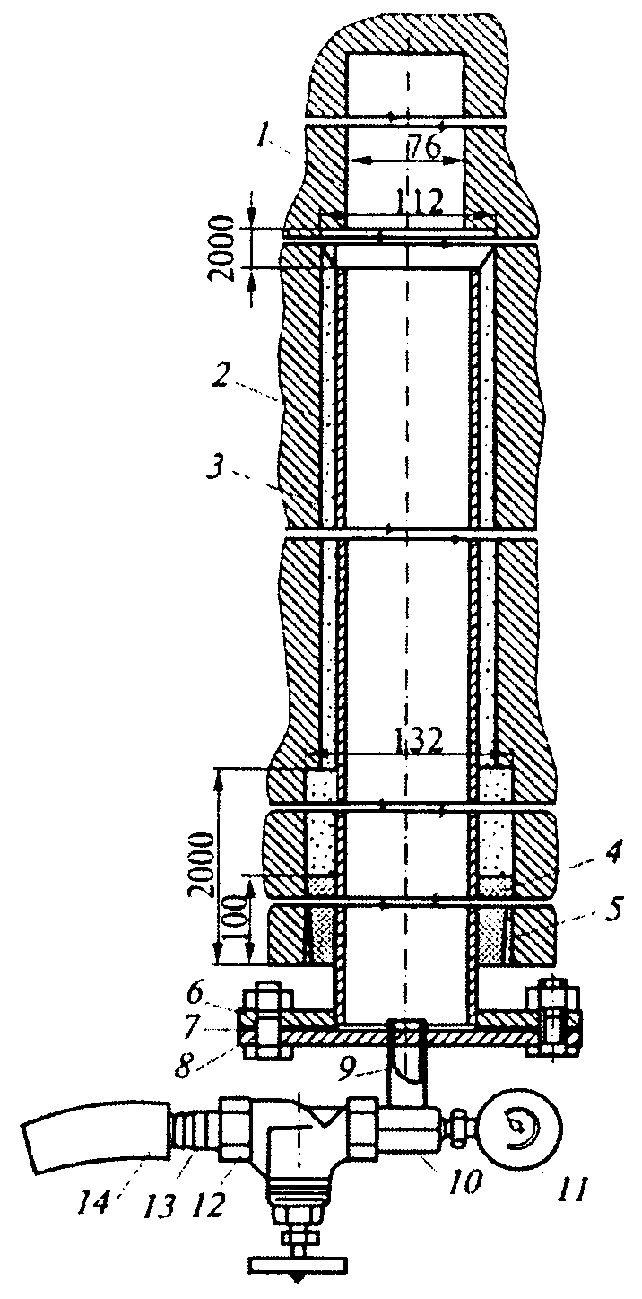

23. Для выполнения таких замеров необходимо к устью скважины подсоединить специальное приспособление для контроля герметичности скважин (рисунок 2). При открытом вентиле высота столба воды, подаваемой в скважину по шлангу от противопожарного водопровода, увеличивается. По параметрам заложения скважины известно, до какой высоты должен подняться столб воды, чтобы он стал на 0,2 - 0,3 м выше обсадной колонны. Когда вода поднимается до этой высоты, вентиль закрывается. Высота столба воды определяется по манометру (10 кПа соответствуют 1 м столба воды).

Рис. 1. Схема устройства и применения зонда для измерения содержания метана в скважине Рис. 2. Приспособление для контроля герметичности скважины
