Таблица N 36. Подавление помех от каналов, при пакетной ошибке <= 10%, длине пакета 4096 байт и уровне сигнала на 3 дБ выше уровня чувствительности

Таблица N 36. Подавление помех от каналов, при пакетной ошибке Рисунок 13 10%, длине пакета 4096 байт и уровне сигнала на 3 дБ выше уровня чувствительности

Модуляция

Скорость кодирования

Подавление в соседнем канале (дБ)

Подавление в не соседнем канале (дБ)

Канал 20/40/80/160 МГц

Канал 80+80 МГц

Канал 20/40/80/160 МГц

Канал 80 + 80 МГц

BPSK

1/2

16

13

32

29

QPSK

1/2

13

10

29

26

QPSK

3/4

11

8

27

24

16-QAM

1/2

8

5

24

21

16-QAM

3/4

4

1

20

17

64-QAM

2/3

0

-3

16

13

64-QAM

3/4

-1

-4

15

12

64-QAM

5/6

-2

-5

14

11

256-QAM

3/4

-7

-10

9

6

256-QAM

5/6

-9

-12

7

4

3. Требования к маске спектра излучаемого сигнала.

3.1. Маска спектра излучаемого сигнала при частотном разносе каналов 20 МГц приведена на рисунке 1.

Рисунок 14

Примечание. Режим измерений:

1. Ширина полосы пропускания по промежуточной частоте (далее - ПЧ) - 100 кГц.

2. Ширина полосы частот видеофильтра - 30 кГц.

Рисунок 1. Маска спектра сигнала (20 МГц)

При использовании в оборудовании конфигурации MIMO маска спектра излучаемого сигнала каждого из передатчиков соответствует значениям, приведенным на рисунке 1.

3.2. Маска спектра излучаемого сигнала при частотном разносе каналов 40 МГц приведена на рисунке 2.

Рисунок 15

Примечание. Режим измерений:

1. Ширина полосы пропускания по ПЧ - 100 кГц.

2. Ширина полосы частот видеофильтра - 30 кГц.

Рисунок 2. Маска спектра сигнала (40 МГц)

При использовании в оборудовании конфигурации MIMO маска спектра излучаемого сигнала каждого из передатчиков соответствует значениям, приведенным на рисунке 2.

3.3. Маска спектра излучаемого сигнала при частотном разносе каналов 80 МГц приведена на рисунке 3.

Рисунок 16

Примечание. Режим измерений:

1. Ширина полосы пропускания по ПЧ - 100 кГц.

2. Ширина полосы частот видеофильтра - 30 кГц.

Рисунок 3. Маска спектра сигнала (80 МГц)

При использовании в оборудовании конфигурации MIMO маска спектра излучаемого сигнала каждого из передатчиков соответствует значениям, приведенным на рисунке 3.

3.4. Маска спектра излучаемого сигнала при частотном разносе каналов 160 МГц приведена на рисунке 4.

Рисунок 17

Примечание. Режим измерений:

1. Ширина полосы пропускания по ПЧ - 100 кГц.

2. Ширина полосы частот видеофильтра - 30 кГц.

Рисунок 4. Маска спектра сигнала (160 МГц)

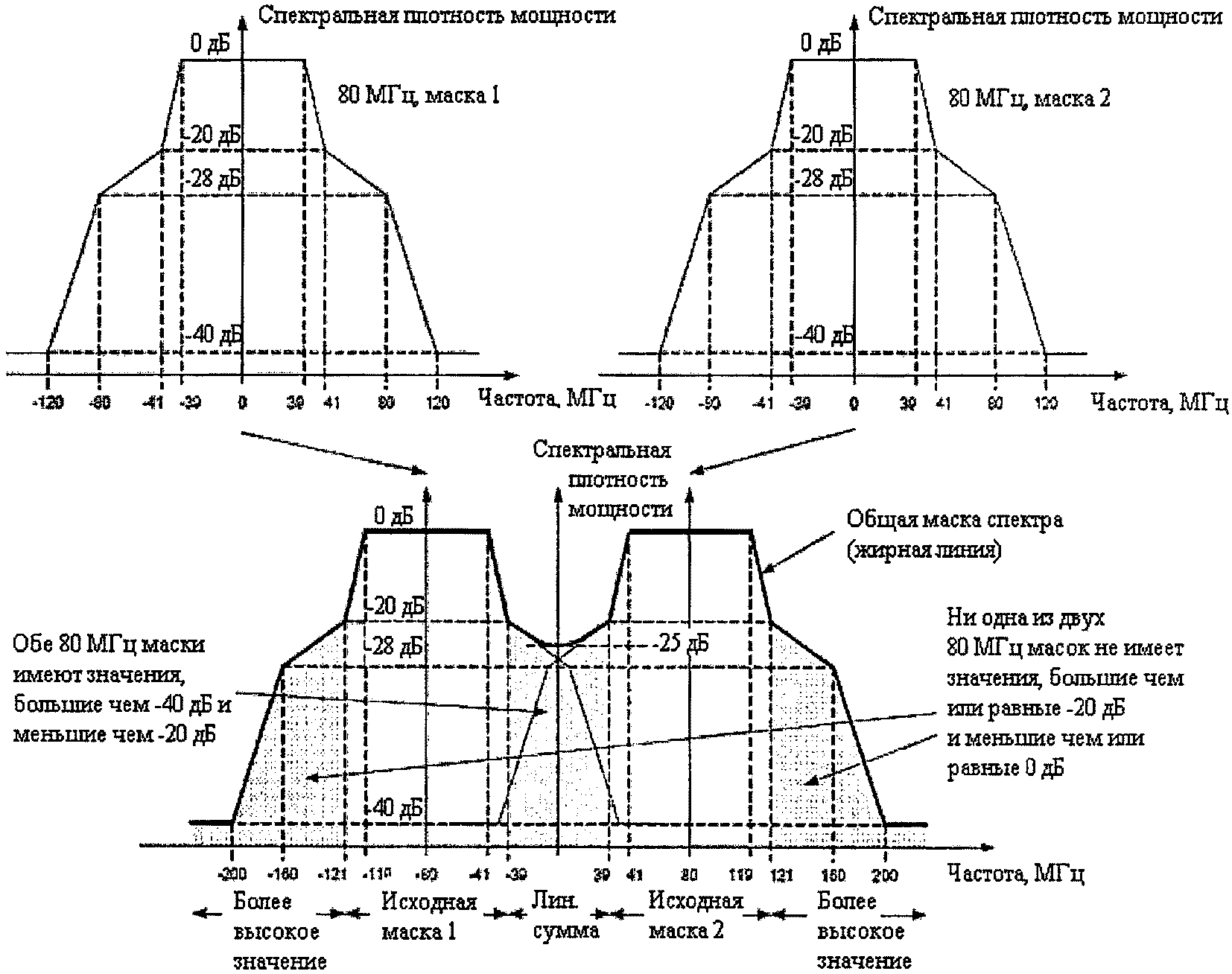

3.5. Маска спектра излучаемого сигнала при частотном разносе каналов 80+80 МГц приведена на рисунке 5.

Рисунок 18

Примечание. Режим измерений:

1. Ширина полосы пропускания по ПЧ - 100 кГц.

2. Ширина полосы частот видеофильтра - 30 кГц.

Рисунок 5. Маска спектра сигнала (80+80 МГц)

При использовании в оборудовании конфигурации MIMO маска спектра излучаемого сигнала каждого из передатчиков соответствует значениям, приведенным на рисунке 5.

4. Требования к параметрам приемника радиодоступа для БПД ТОС стандарта 802.11ac.

4.1. Максимальный уровень входного сигнала при пакетной ошибке Рисунок 19 10% и длине пакета 4 096 байт составляет не менее 30 дБм.

4.2. Уровни паразитных излучений приемника приведены в таблице N 37.

Таблица N 35. Уровни побочных излучений передатчика Таблица N 37. Уровни паразитных излучений приемника
