Срок действия документа ограничен 31 декабря 2025 года.

Таблица 1

N

п/п

Название узла

Графические схемы узлов

Примечание

1.

Штык с двумя шлагами


Применяется для привязывания конца каната к точке закрепления

2

Прямой


Применяется для обвязывания опор и грузов

3

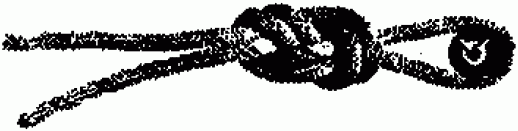

"Восьмерка"


Применяется для привязывания конца каната к точке закрепления

4

"Восьмерка" с двойной петлей


Применяется для объединения двух анкерных точек в единую систему. Образует двойную петлю, что увеличивает ее прочность на разрыв

5

Встречная "восьмерка"


Применяется для связывания канатов одинакового диаметра

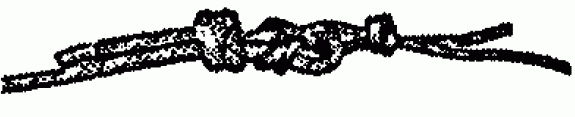

6

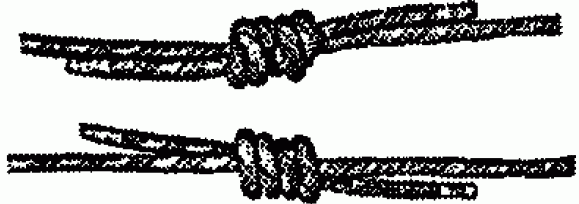

Грейпвайн


Применяется для связывания канатов одинакового диаметра

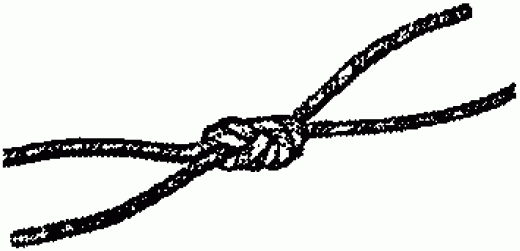

7

Брамшкотовый


Применяется для связывания канатов разного диаметра

8

"Маршара"


Схватывающий узел, затягивающийся под нагрузкой. Выполняется полиамидным шнуром диаметром 6 - 8 мм. Может быть использован в аварийной ситуации, для эвакуации с рабочего места

9

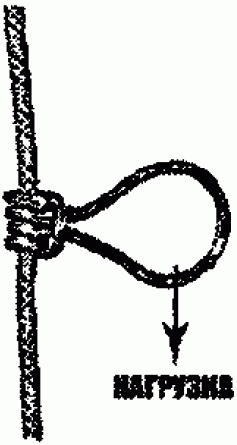

"Прусика"


Схватывающий узел, затягивающийся под нагрузкой. Выполняется полиамидным шнуром диаметром 6 мм на канате 10 - 12 мм

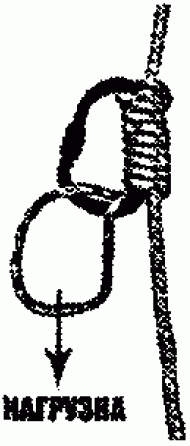

10

"Бахмана"


Схватывающий узел, затягивающийся под нагрузкой. Может быть применен в полиспастах

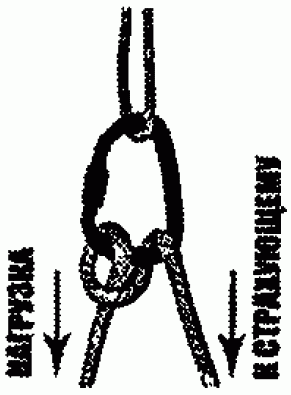

11

UIAA


Применяется для торможения каната при спуске грузов. Может быть использован в аварийной ситуации, для эвакуации с рабочего места

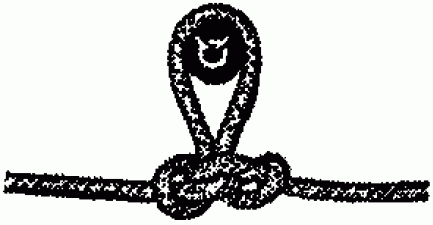

12

Баттерфляй


Применяется для организации промежуточной петли в любой точке каната

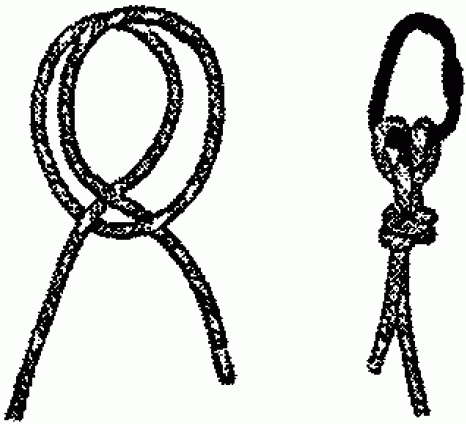

13

Стремя


Применяется для организации самоспасения при зависании, а также для закрепления каната к анкерной точке

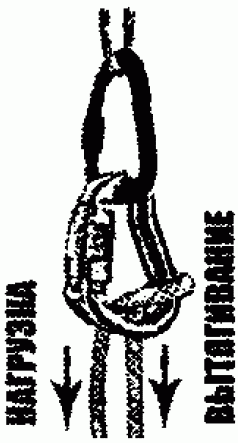

14

"Гарда"


Применяется для предотвращения обратного хода каната при подъеме грузов. Для безопасного применения карабины должны быть одинакового размера и формы.

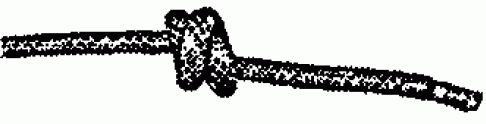

15

Стопорный узел


Применяется в качестве стопорного узла на конце каната

Длина каната, выходящего из стопорного узла (пункт 15 таблицы 1), должна быть не менее 10 см.

Допущенные к применению узлы должны быть указаны в ППР, технических схемах, а также в наряде-допуске.

Завязывание узлов должен проводить компетентный работник.

Спуск груза должен осуществляться с применением следующих тормозных систем:

а) закрепленного устройства для спуска по канату;

б) узла "UIAA";

в) "Карабинного тормоза".

При подготовке к спуску и спуске груза должна соблюдаться следующая последовательность действий:

а) подготовить анкерное устройство для крепления тормозной системы;

б) заправить канат, на котором спускается груз, в тормозную систему и зафиксировать его;

в) груз прикрепить карабином к канату, муфту карабина закрутить;

г) уведомить находящихся внизу работников о спуске груза;

д) переместить груз за край (границу перепада по высоте) сооружения;

е) снять фиксацию с тормозной системы, начать спуск груза.

Спуск груза осуществляется при обязательном использовании средств индивидуальной защиты рук.

Для подъема груза в зависимости от соотношения веса груза к тяговому усилию, применяются полиспастные системы с подвижными или фиксированными блоками, схемы которых приведены в таблице 2.
