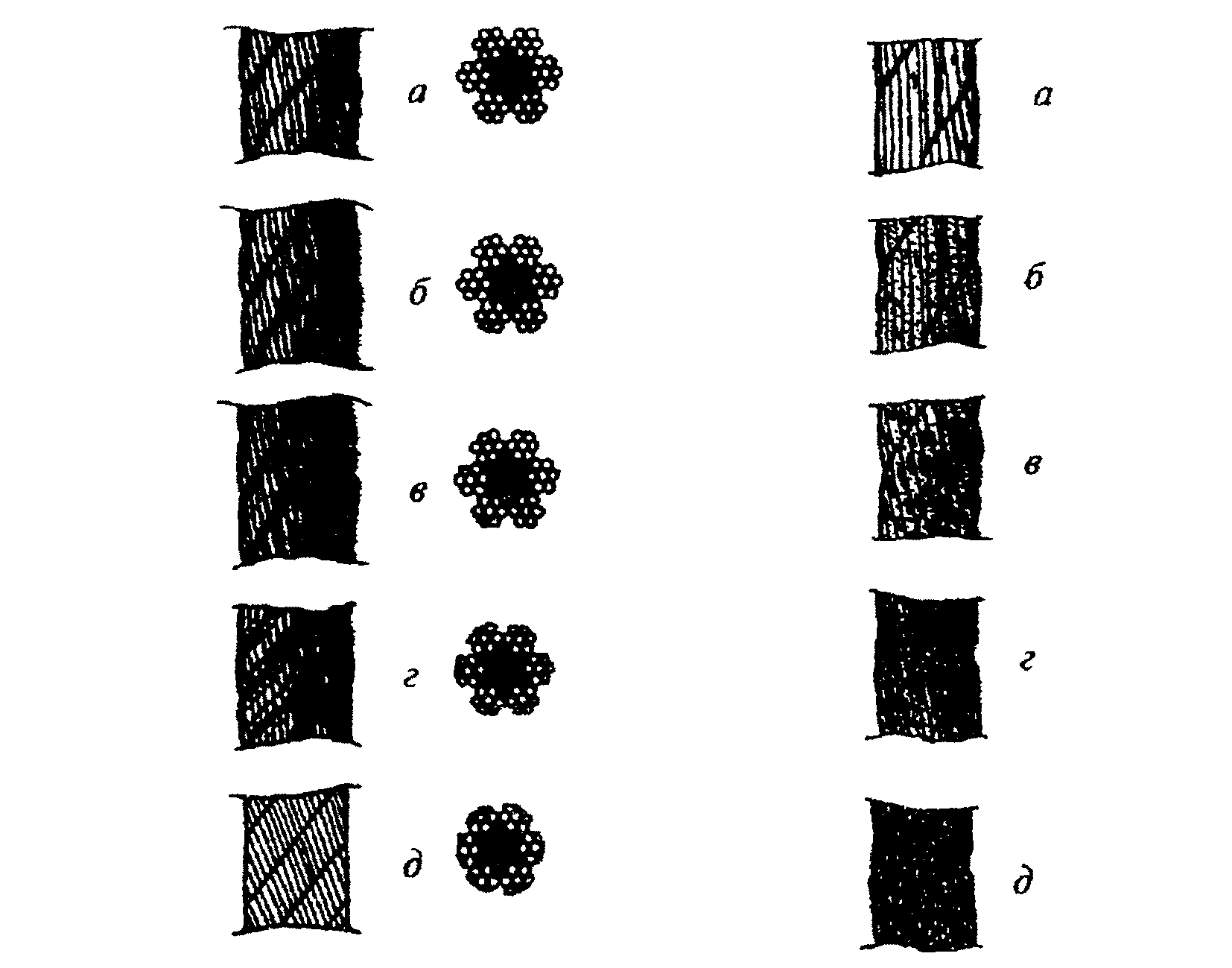

Таблица 2. Нормы браковки каната в зависимости от поверхностного износа или коррозии

Таблица 2

Нормы браковки каната в зависимости от поверхностного

износа или коррозии

Если груз подвешен на двух канатах, то каждый бракуется в отдельности, причем допускается замена одного, более изношенного, каната.

8. Для оценки состояния внутренних проволок, т.е. для контроля потери металлической части поперечного сечения каната (потери внутреннего сечения), вызванной обрывами, механическим износом и коррозией проволок внутренних слоев прядей (рисунок 8), канат необходимо подвергать дефектоскопии по всей его длине (последнее обязательно только для канатов ПС, транспортирующих опасные грузы, предназначенных или используемых для подъема людей, а также канатов, работающих с блоками из синтетического материала или блоками из металла с синтетической футеровкой поверхности, контактирующей с канатом).

При регистрации при помощи дефектоскопа потери сечения металла проволок, достигшей 17,5 процентов и более, канат бракуется. Необходимость применения дефектоскопии стальных канатов определяют согласно требованиям нормативной документации в зависимости от типа и назначения ПС.

9. При обнаружении в канате одной или нескольких оборванных прядей канат бракуется и к дальнейшей работе не допускается.

10. Волнистость каната характеризуется шагом и направлением ее спирали (рисунок 9). При совпадении направлений спирали волнистости и свивки каната и равенстве шагов спирали волнистости и свивки каната канат бракуется при , где - диаметр спирали волнистости, - номинальный диаметр каната.

При несовпадении направлений спирали волнистости и свивки каната и неравенстве шагов спирали волнистости и свивки каната или совпадении одного из параметров канат подлежит браковке при . Длина рассматриваемого отрезка каната не должна превышать .

11. Канаты должны выбраковываться и не допускаться к дальнейшей работе при обнаружении: корзинообразной деформации (рисунок 10); выдавливания сердечника (рисунок 11); выдавливания или расслоения прядей (рисунок 12); местного увеличения диаметра каната (рисунок 13); местного уменьшения диаметра каната (рисунок 7); раздавленных участков (рисунок 14); перекручиваний (рисунок 15); заломов (рисунок 16); перегибов (рисунок 17); повреждений в результате температурных воздействий или электрического дугового разряда.

Рисунок 7. Местное уменьшение диаметра каната на месте

разрушения органического сердечника

Рисунок 8. Уменьшение площади поперечного сечения проволок

(интенсивная внутренняя коррозия)

Рисунок 9. Волнистость каната (объяснение в тексте)

Рисунок 10. Корзинообразная деформация

Рисунок 11. Выдавливание сердечника

Рисунок 12. Выдавливание проволок прядей:

а - в одной пряди; б - в нескольких прядях

Рисунок 13. Местное увеличение диаметра каната

Рисунок 14. Раздавливание каната

Рисунок 15. Перекручивание каната

Рисунок 16. Залом каната

Рисунок 17. Перегиб каната
